Beschreibung
Reflex Exdirt Schmutzabscheider D DN 80 R, mit Wartungsflansch und Flansch, 8-Loch, 10 bar
Der Reflex Exdirt Schmutzabscheider D DN 80 R mit Wartungsflansch und 8-Loch-Flanschanschluss ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Partikel ab einer Größe von 5,0 Mikrometern aus Wasser oder Wasser-Glykol-Gemischen bis zu einem Mischverhältnis von 50 zu 50 Prozent und trägt so zum Schutz und zur Effizienz der Anlage bei. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar und eine Mediumtemperatur von bis zu 110 °C ausgelegt.
Wie funktioniert der Reflex Exdirt Schmutzabscheider?
Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung und einem speziell gestalteten Einsatz, der Partikel ab 5,0 Mikrometern aus dem Flüssigkeitsstrom abscheidet. Ein magnetisches Funktionsprinzip unterstützt die effektive Entfernung von ferromagnetischen Schwebstoffen. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Wartung ohne Betriebsunterbrechung ermöglicht.
Für welche Systeme und Medien ist der Schmutzabscheider geeignet?
Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Mischverhältnis von 50/50 betrieben werden. Er ist nicht für offene Systeme oder Solaranlagen geeignet.
Welche Anschluss- und Bauarten sind verfügbar?

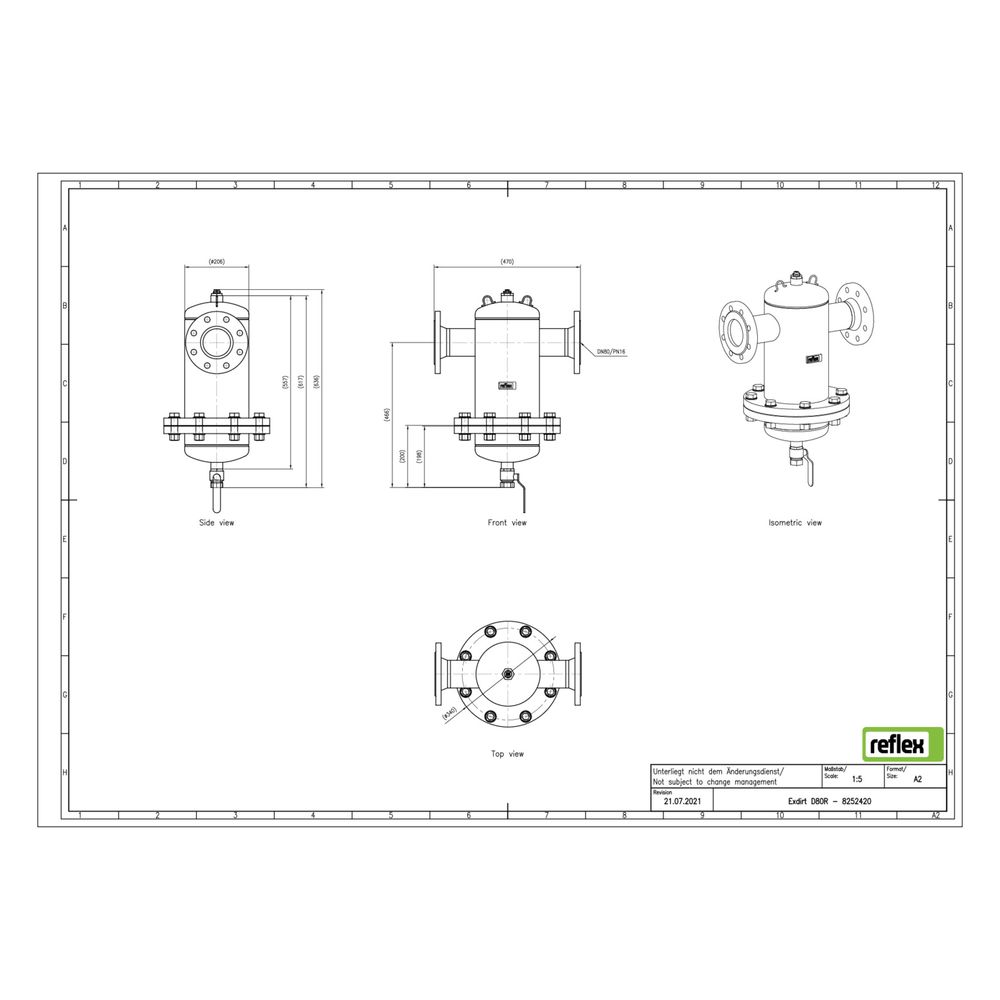

Das Modell Exdirt D DN 80 R ist in horizontaler Ausführung mit einem 8-Loch-Flanschanschluss ausgestattet. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 88,9 mm. Die Baulänge des Geräts beträgt 470 mm. Kupplungen sind nicht enthalten.
Wie wird die Wartung des Schmutzabscheiders durchgeführt?
Der Schmutzabscheider verfügt über einen Wartungsflansch, der einen einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten ermöglicht. Die Entleerung und Reinigung des Schmutzsammelraums kann über den Entschlammungskugelhahn erfolgen, ohne dass der Betrieb unterbrochen werden muss.
Technische Daten
- Nenndurchmesser: DN 80
- Anschluss: Flansch, 8-Loch
- Werkstoff Gehäuse: Stahl
- Rohraußendurchmesser: 88,9 mm
- Baulänge: 470 mm
- Maximaler Betriebsdruck: 10 bar
- Medium: Wasser und Wasser/Glykol-Gemisch bis 50 %
- Partikelabscheidung: ab 5,0 Mikrometer
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Durchflussleistung: 0,10 bis 27 m³/h
- Kvs-Wert: 158,5
Der Reflex Exdirt Schmutzabscheider D DN 80 R schützt Heiz- und Kühlsysteme effektiv vor schädlichen Schmutzpartikeln und trägt durch seine robuste Stahlbauweise und den 10-bar-Betriebsdruck zu einem zuverlässigen Betrieb bei. Die einfache Wartung über den Wartungsflansch und die Reinigung während des Betriebs erhöhen die Betriebssicherheit und Wirtschaftlichkeit der Anlage.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 8252420 |
| Hersteller | Reflex |
| Anschluss | Flansch |
| Artikelnummer | REFLEX-8252420 |
| Ausführung | horizontal |
| Baulänge | 470,00 |
| Durchflussleistung | 0,10 - 27,00 |
| EAN-13 | 4036705118869 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 68 kg |
| Kvs-Wert | 158,50 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | DN 80 |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | ja |
| Rohraußendurchmesser | 88,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 30666633 |
