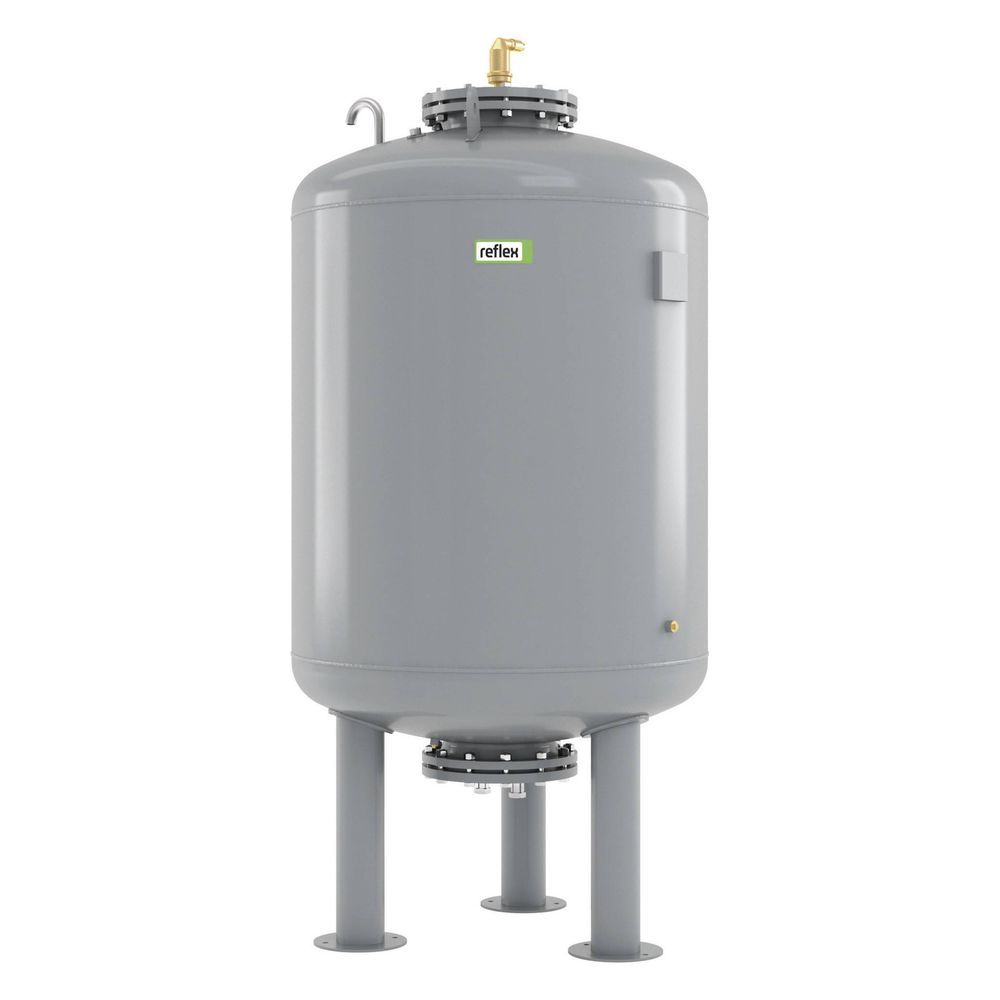

Reflex Variomat VF 4000 Ausdehnungsgefäß MAG, Nennvolumen 4000l, Vollmembran, Grau

Der Reflex Variomat VF 4000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern, das für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen konzipiert ist. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist grau kunststoffbeschichtet und eignet sich für Heizungs- und Druckhaltungssysteme mit einem maximalen Betriebsdruck von 6 bar und einer maximalen Mediumtemperatur von 70 °C.

Wie ist das Variomat VF 4000 Ausdehnungsgefäß konstruiert?

Das stehend ausgeführte Gefäß verfügt über eine stabile Fußkonstruktion und eine austauschbare Vollmembran nach DIN EN 13831. Die Kunststoffbeschichtung schützt das Gefäß vor Korrosion. Zur Entgasung ist ein Peilrohr integriert. Eine angeschweißte seitliche Muffe ermöglicht den Anschluss eines Membranbruchmelders zur Überwachung der Membran. Die Grundgefäße VG sind mit einem Messumformer für die Niveaumessung ausgestattet.

Welche Zulassungen und Normen erfüllt das Ausdehnungsgefäß?

Das Variomat VF 4000 entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Diese Normen ermöglichen die Qualität und Betriebssicherheit des Gefäßes im Einsatz.

Wie funktioniert die Integration in Druckhaltestationen?

Die Steuereinheit des Variomat dient als Kombigerät für die Druckhaltung mit einer oder zwei Pumpen. Überströmventile, ausgeführt als Motorkugelhähne mit patentierter Schaltung, sorgen für den automatischen hydraulischen Abgleich und eine präzise Regelung des Systemdrucks.

Welche technischen Merkmale zeichnen das Variomat VF 4000 aus?

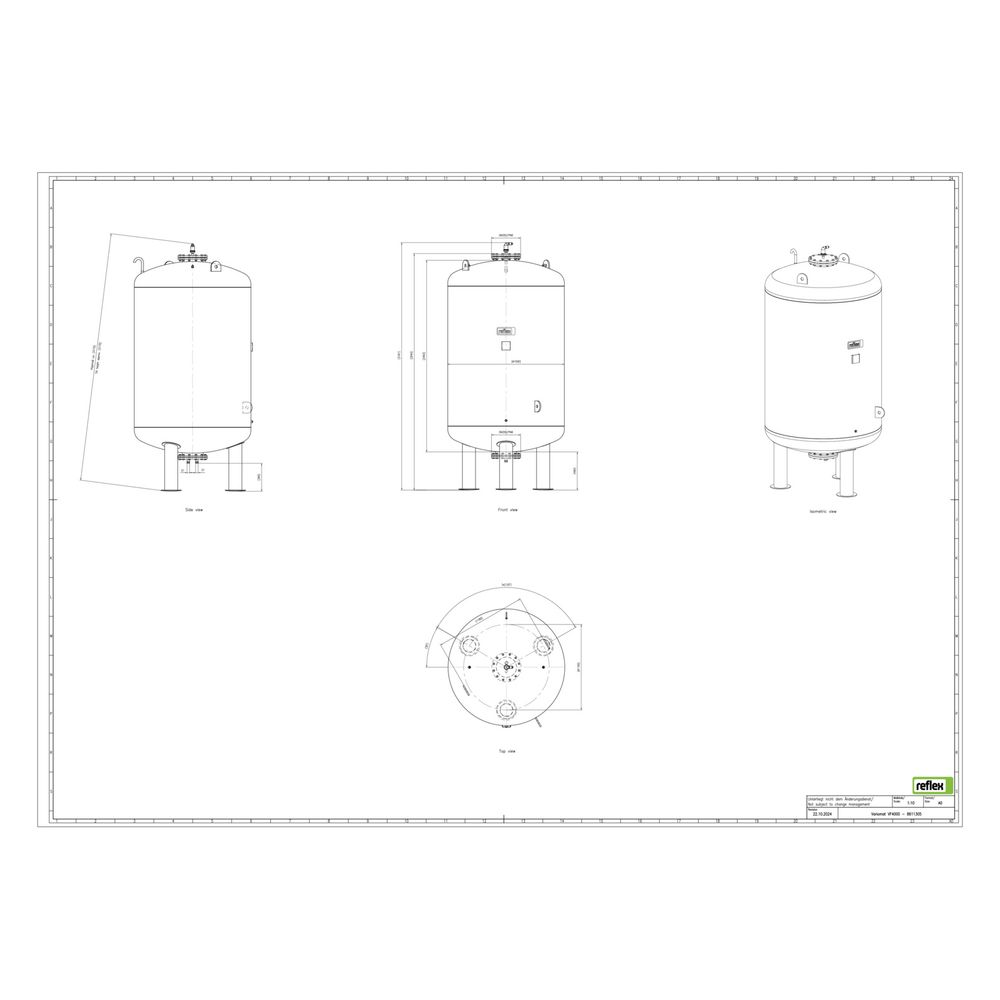

Das Gefäß hat eine Bauhöhe von 3160 mm und einen Durchmesser von 1500 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Die Druckstufe ist PN 6, entsprechend einem maximalen Arbeitsdruck von 6 bar. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Die Membran ist austauschbar, was Wartung und Langlebigkeit unterstützt.

Technische Daten

• Nennvolumen: 4000 l
• Bauhöhe: 3160 mm
• Durchmesser: 1500 mm
• Druckstufe: PN 6
• Max. Arbeitsdruck: 6 bar
• Max. Mediumtemperatur: 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: Vollmembran, austauschbar nach DIN EN 13831
• Beschichtung: Kunststoffbeschichtet

Das Reflex Variomat VF 4000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heizungs- und Pumpensystemen. Mit seinem großen Nennvolumen, der robusten Bauweise und der Einhaltung relevanter Normen unterstützt es eine stabile und sichere Systemfunktion bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
