Reflex Ausdehnungsgefäß N MAG 250, 250L, 6 bar, stehend, Halbmembran, Grau

Der Reflex Reflex N Ausdehnungsgefäß MAG 250 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 250 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus, die für eine gleichmäßige und verschleißarme Belastung sorgt. Das stehende Gefäß in Grau ist ideal für den Einsatz in Zentralheizungen und Kühlsystemen mit Frostschutzmittelzusatz zwischen 25 und 50 Prozent.

Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Reflex N Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Es verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Diese Membran ist nicht tauschbar, hat sich jedoch aufgrund der gleichmäßig-symmetrischen Belastung als sehr verschleißfest bewährt. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.

Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?

Das Reflex N 250 ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen ausgelegt. Es ist geeignet für Zentralheizungen und Kühlsysteme, bei denen ein Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent verwendet wird. Das Gefäß ist nicht für den Einsatz mit Leitungswasser vorgesehen. Die zulässige Systemtemperatur liegt bei maximal 120 °C, die maximale Mediumtemperatur im Dauerbetrieb bei 70 °C, und der Betriebsdruck beträgt bis zu 6 bar.

Wie sind die Anschlüsse und die Platzierung des Ausdehnungsgefäßes?

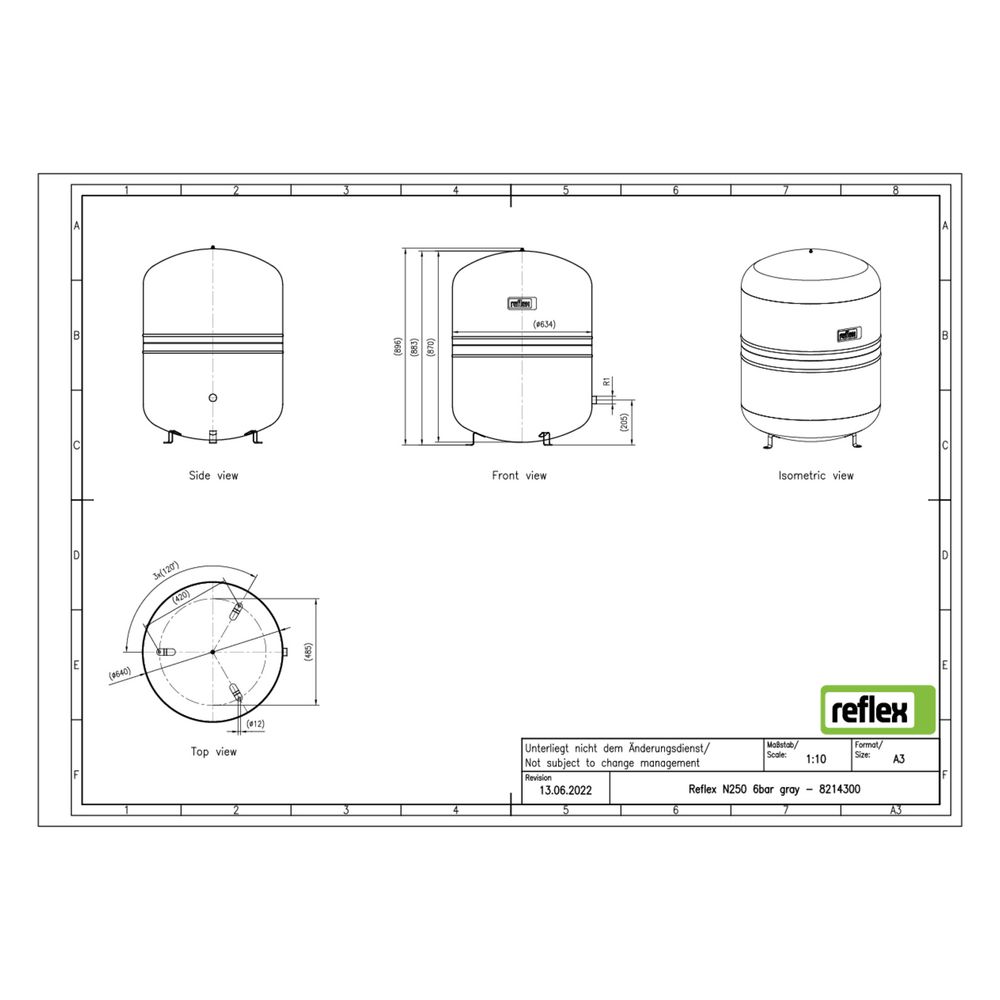

Das Ausdehnungsgefäß ist stehend ausgeführt und verfügt über metrische Außengewindeanschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Es ist mit Füßen ausgestattet, die eine stabile vertikale Platzierung ermöglichen. Das Kippmaß beträgt 972 mm, die Bauhöhe 896 mm und der Durchmesser 634 mm.

Welche besonderen Eigenschaften und Hinweise sind zu beachten?

Das Reflex N Ausdehnungsgefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter entspricht. Es ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet. Die Vordruckeinstellung beträgt 1,5 bar. Das Gefäß ist für den Einsatz mit Glykol-Mischungen bis zu 50 Prozent ausgelegt.

Technische Daten

• Nennvolumen: 250 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 896 mm
• Durchmesser: 634 mm
• Kippmaß: 972 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Werkstoff Membran: SBR
• Max. Glykol-Mischung: 50 %
• Max. Systemtemperatur: 120 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Platzierung: stehend, vertikal

Das Reflex Reflex N Ausdehnungsgefäß MAG 250 überzeugt durch seine robuste Bauweise mit langlebiger Epoxidharzbeschichtung und verschleißfester Halbmembran. Mit einem Nennvolumen von 250 Litern und einem maximalen Betriebsdruck von 6 bar ist es optimal für den Einsatz in geschlossenen Heiz- und Kühlsystemen geeignet und unterstützt den Betrieb mit Frostschutzmitteln bis zu 50 Prozent.
