Reflex Ausdehnungsgefäß N MAG 8, 8L, 4 bar, Halbmembran, Grau
Der Reflex Reflex N Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern ist ein Membran-Druckausdehnungsgefäß für geschlossene Heiz- und Kühlwassersysteme. Es verfügt über eine langlebige Epoxidharzbeschichtung und eine fest eingebaute Halbmembran, die aufgrund ihrer gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das Gefäß ist für einen maximalen Betriebsdruck von 4 bar und eine maximale Systemtemperatur von 120 °C ausgelegt und eignet sich insbesondere für den Einsatz in Zentralheizungen und Kühlsystemen.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

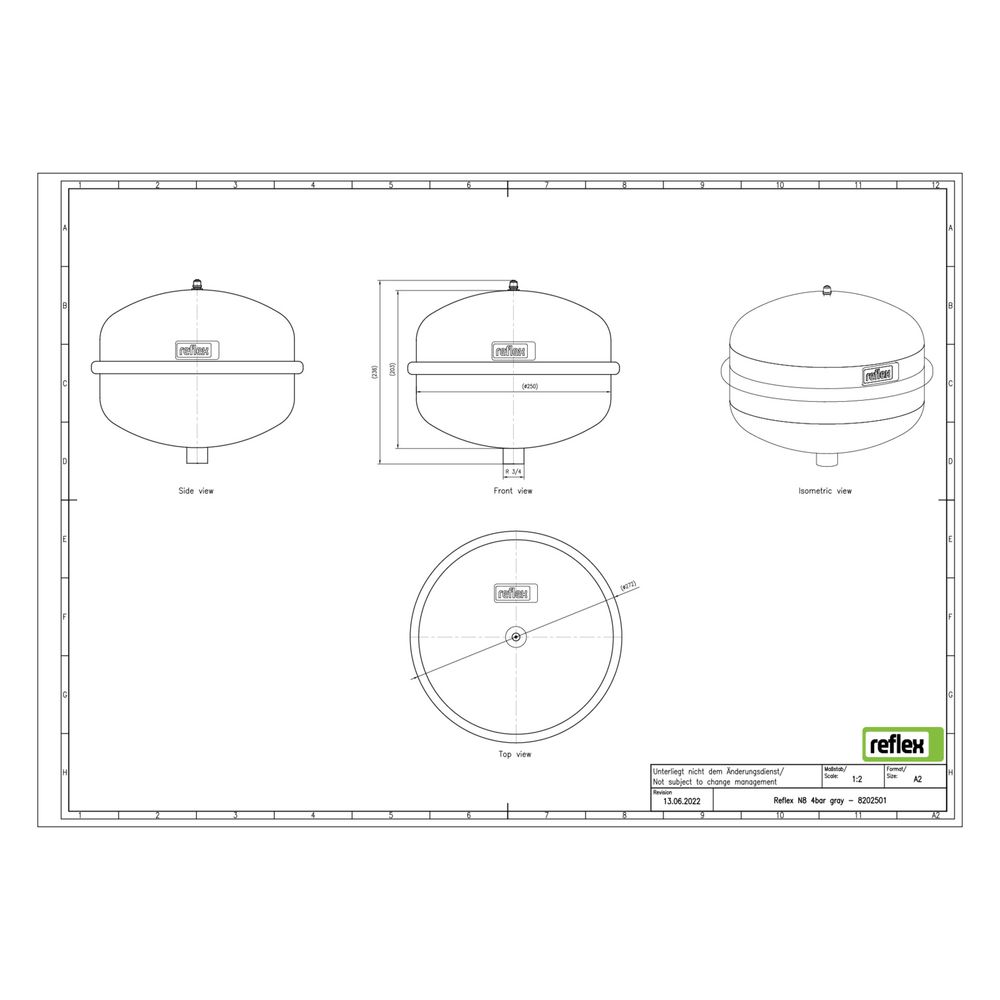

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran aus SBR teilt das Gefäß in einen Wasser- und einen Gasraum. Die Epoxidharzbeschichtung sorgt für Korrosionsbeständigkeit und Langlebigkeit. Das Gefäß ist vertikal zu platzieren und besitzt einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm). Der Durchmesser beträgt 272 mm, die Bauhöhe 236 mm.
Für welche Anwendungen und Medien ist das Ausdehnungsgefäß geeignet?
Das Reflex N 8 ist für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für Zentralheizungen und Kühlsysteme. Es ist nicht für Leitungswasser geeignet. Der Einsatz von Frostschutzmitteln ist möglich, wobei ein Zusatz von mindestens 25 bis maximal 50 % Glykol zulässig ist. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C.
Welche Betriebsparameter und Anschlüsse sind beim Reflex N 8 zu beachten?
Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 4 bar ausgelegt und besitzt einen Vordruck von 1,5 bar. Es ist nicht mit Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet und wird ohne Füße geliefert.
Technische Daten
- Nennvolumen: 8 l
- Maximaler Arbeitsdruck: 4 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Vordruck: 1,5 bar
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Durchmesser: 272 mm
- Bauhöhe: 236 mm
- Farbe: Grau
- Membranwerkstoff: SBR
- Maximaler Glykolanteil: 50 %
Das Reflex Reflex N Ausdehnungsgefäß MAG 8 bietet eine robuste und langlebige Lösung für die Druckkompensation in geschlossenen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 8 Litern, einem maximalen Arbeitsdruck von 4 bar und einer hohen Systemtemperaturbeständigkeit ist es für vielfältige Anwendungen in der Haustechnik geeignet und unterstützt eine zuverlässige Systemfunktion.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 8202501 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8202501 |
| Bauhöhe | 236,00 |
| Durchmesser | 272,00 |
| EAN-13 | 4036705214462 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 2,8 kg |
| Kippmaß | 379,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
