Reflex Ausdehnungsgefäß G MAG 1000/1000, 1000L, 6 bar, mit Besichtigungsöffnung, Grau
Der Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine austauschbare Vollmembran aus. Das graue Gefäß ist für den vertikalen Einbau vorgesehen und eignet sich für Systeme mit Frostschutzmittelzusätzen von 25 bis 50 Prozent.
Wie ist das Reflex G Ausdehnungsgefäß konstruiert?

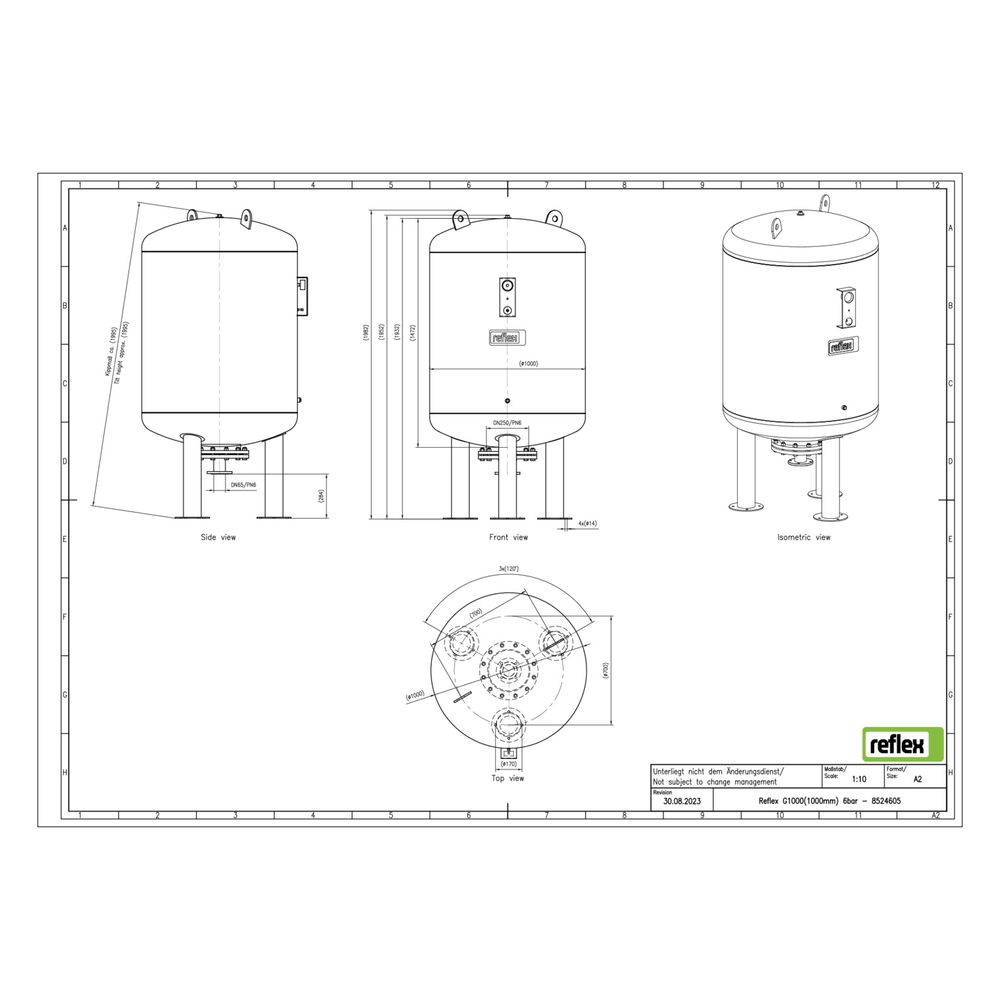

Das Ausdehnungsgefäß verfügt über eine stehende Bauweise mit einem Durchmesser von 1000 mm und einer Bauhöhe von 1973 mm. Die Membran aus Ethylen-Propylen-Dien-Kautschuk (EPDM) teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch Druckschwankungen im System ausgeglichen werden. Die Membran ist austauschbar, was die Wartung und Revision des Gefäßes erleichtert. Eine Besichtigungsöffnung ist ab einem Volumen von 1000 Litern vorhanden, um die Inspektion zu ermöglichen.
Welche Anschlüsse und Schutzvorrichtungen sind vorhanden?
Das Gefäß ist mit metrischen Außengewindeanschlüssen ausgestattet, wobei der Nenndurchmesser des Ausdehnungsanschlusses DN 65 beträgt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um eine sichere Handhabung zu ermöglichen. Zudem ist eine Muffe für einen optionalen Membranbruchmelder vorhanden, die eine zusätzliche Überwachung des Membranzustands ermöglicht.
Für welche Einsatzbedingungen ist das Reflex G Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in Heizungs- und Kühlsystemen ausgelegt und kann mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent betrieben werden. Die maximale zulässige Systemtemperatur beträgt 120 °C, während die maximale Betriebstemperatur bei 70 °C liegt. Das Gefäß ist nicht für den Einsatz mit Leitungswasser geeignet und wurde nach DIN EN 13831, VDI 4708 sowie AD 2000 gefertigt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Vorteile bietet die Epoxidharzbeschichtung?
Die langlebige Epoxidharzbeschichtung schützt das Ausdehnungsgefäß vor Korrosion und erhöht die Lebensdauer des Produkts. Diese Beschichtung sorgt für eine widerstandsfähige Oberfläche, die den Anforderungen in Heiz- und Kühlsystemen gerecht wird und somit die Betriebssicherheit unterstützt.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 6 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Durchmesser: 1000 mm
- Bauhöhe: 1973 mm
- Anschluss: Außengewinde (metrisch), DN 65
- Membranwerkstoff: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Frostschutzmittelzusatz: 25 bis 50 %
- Austauschbare Membran: ja
- Mit Manometer: ja
- Platzierung: vertikal
Das Reflex Reflex G Ausdehnungsgefäß MAG 1000/1000 bietet eine robuste und wartungsfreundliche Lösung für den Ausgleich von Druckschwankungen in geschlossenen Heiz- und Kühlsystemen. Mit seiner hohen Kapazität, der langlebigen Epoxidharzbeschichtung und der austauschbaren Membran ist es für anspruchsvolle Anwendungen geeignet und unterstützt eine zuverlässige Systemfunktion bei einem maximalen Betriebsdruck von 6 bar und einer Betriebstemperatur von bis zu 70 °C.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex G |
| Hersteller-Produktgruppe | Reflex G |
| Hersteller-Artikelnummer | 8524605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8524605 |
| Bauhöhe | 1973,00 |
| Druckstufe Flansch | PN 6 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705111624 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 248 kg |
| Kippmaß | 1995,00 |
| Max Arbeitsdruck | 6,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| WEEE-Nr. | 30666633 |
