Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW DN 80, mit Flansch, 8-Loch, 10 bar

Der Reflex Extwin Schmutzabscheider mit Luft-Mikroblasenabscheider TW DN 80 ist eine kombinierte Armatur für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe. Ausgestattet mit einem Flanschanschluss und einem maximalen Betriebsdruck von 10 bar, dient er der effizienten Abscheidung von Schlamm, Mikroblasen und Gasen aus dem Medium Wasser oder Wasser/Glykolgemisch bis zu 50 Prozent. Typische Einsatzbereiche sind geschlossene Heiz- und Kühlsysteme, in denen eine zuverlässige Reinigung des Mediums ohne Betriebsunterbrechung erforderlich ist.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin kombiniert die Funktionen eines Luft- und Mikroblasenabscheiders mit einem Schmutzabscheider. Gasblasen werden über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre abgegeben. Partikel ab einer Größe von 5 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Flüssigkeitsstrom entfernt. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Unterbrechung des Betriebs ermöglicht.

Für welche Medien und Systeme ist der Extwin geeignet?

Der Schmutzabscheider ist für Wasser und Wasser/Glykolgemische mit einem Mischungsverhältnis von bis zu 50 Prozent ausgelegt. Er ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert und nicht für offene Systeme oder Solaranlagen geeignet. Die Armatur unterstützt sowohl Heiz- als auch Kühlanwendungen und ermöglicht eine zuverlässige Entfernung von Luft, Mikroblasen und Schmutzpartikeln.

Welche Ausführungen und Anschlussarten sind verfügbar?

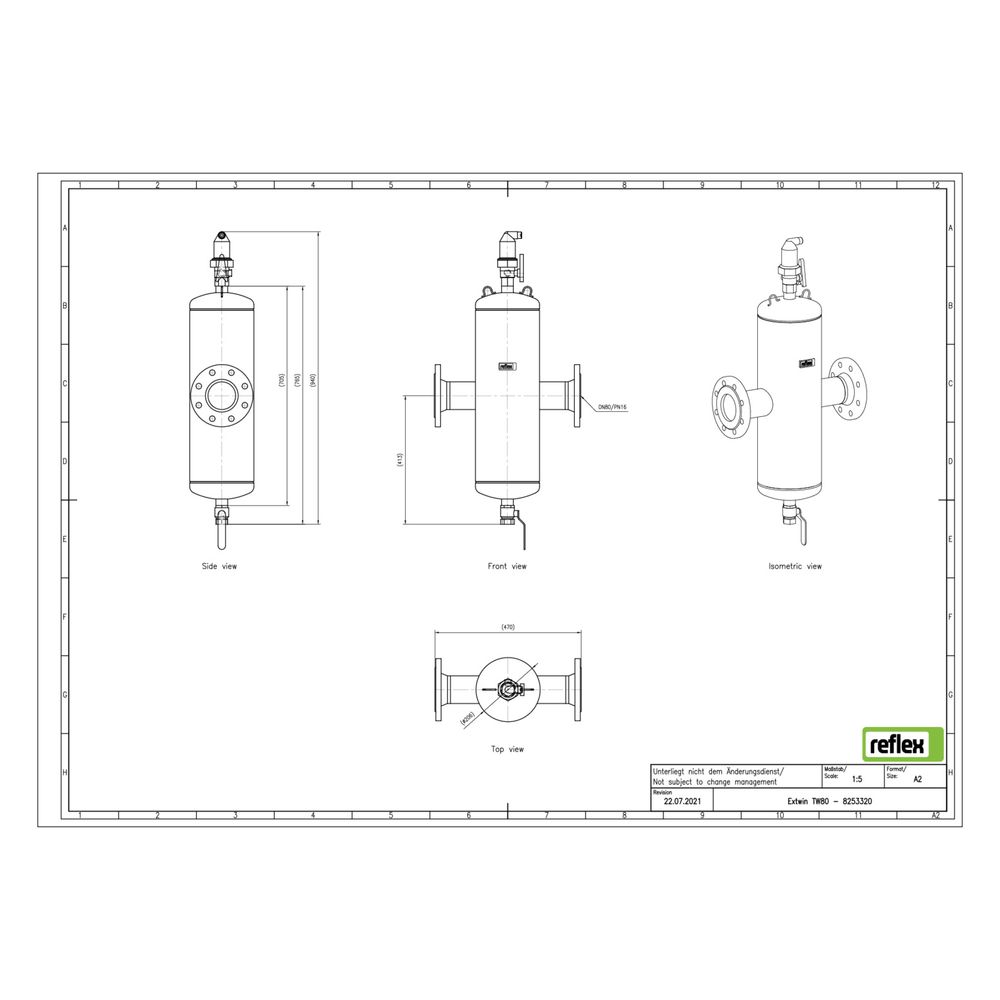

Der Extwin ist in verschiedenen Ausführungen erhältlich, darunter Messing mit Gewindeanschluss (DN 20 auch mit Klemmringanschluss) sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Die hier beschriebene Ausführung verfügt über einen horizontalen Flanschanschluss mit 8-Loch-Flansch und einem Rohraußendurchmesser von 88,90 mm. Die Baulänge beträgt 470 mm.

Welche besonderen Funktionen und Erweiterungen bietet der Extwin?

Der Extwin verfügt über einen integrierten absperrbaren Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil, der eine automatische und permanente Ableitung von Gasblasen ermöglicht. Eine optionale Erweiterung ist der Magneteinsatz Exferro, der ferromagnetische Partikel aus dem Fluidstrom separiert. Die Reinigung des Schmutzsammelraums ist ohne Betriebsunterbrechung möglich, was den Wartungsaufwand reduziert.

Technische Daten

• Nenndurchmesser: DN 80
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Baulänge: 470 mm
• Maximaler Arbeitsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 27 m³/h
• Kvs-Wert: 158,5
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Automatischer Entlüfter: integriert
• Reinigung während des Betriebs: über Entschlammungskugelhahn möglich

Der Reflex Extwin Schmutzabscheider TW DN 80 bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schmutzabscheidung für geschlossene Heiz- und Kühlsysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 27 m³/h stellt er eine effiziente Lösung zur Verbesserung der Systemqualität dar und unterstützt die Wartung durch eine einfache Reinigung ohne Betriebsunterbrechung.
