Reflex Exdirt Schmutzabscheider D DN 125, mit Flansch, 8-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 125 mit Flanschanschluss und 8-Loch-Befestigung ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus dem Flüssigkeitsstrom und ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent geeignet. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C unterstützt er die Schonung der Anlage und trägt zur Reduzierung von Betriebskosten bei.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Heiz- oder Kühlwasser entfernt werden. Ein speziell gestalteter Einsatz sorgt für die Abscheidung von Partikeln ab 5 Mikrometern. Zusätzlich ist ein magnetisches Funktionsprinzip integriert, das die Abscheidung von metallischen Partikeln unterstützt. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist speziell für geschlossene Systeme ausgelegt und eignet sich sowohl für Heiz- als auch Kühlsysteme. Er ist nicht für offene Systeme oder den Einsatz in Solaranlagen vorgesehen. Die Konstruktion aus Stahl mit Flanschanschluss ermöglicht eine robuste und langlebige Ausführung, die auch bei einem maximalen Glykolanteil von 50 Prozent zuverlässig arbeitet.

Welche Anschluss- und Bauformen sind verfügbar?

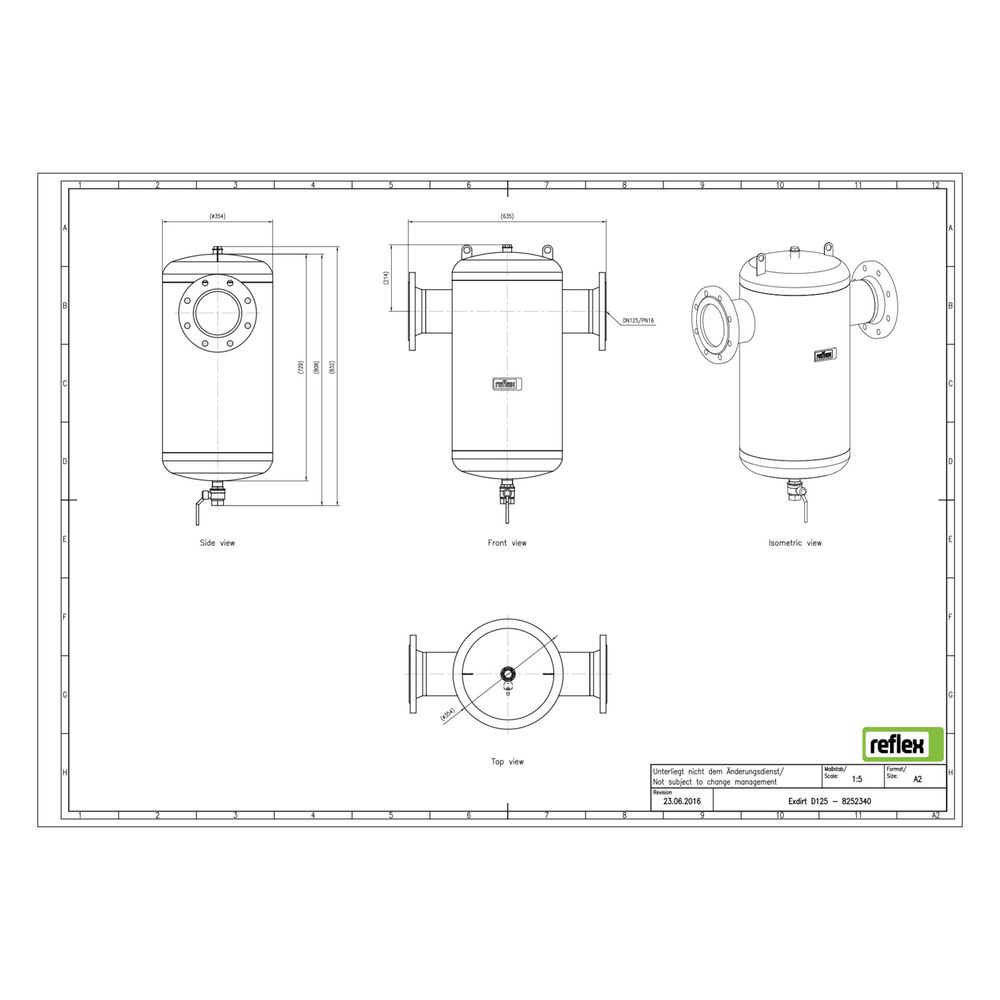

Das Modell ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 8-Loch-Befestigung. Der Rohraußendurchmesser beträgt 139,7 mm, die Baulänge liegt bei 635 mm. Kupplungen sind nicht enthalten. Die Ausführung aus Stahl bietet eine hohe Stabilität und ist für den Einsatz bei einem maximalen Betriebsdruck von 10 bar ausgelegt.

Technische Daten

• Nenndurchmesser: DN 125
• Anschluss: Flansch, 8-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximaler Glykolanteil: 50 %
• Durchflussleistung: 0,10 bis 72 m³/h
• Kvs-Wert: 351,3
• Baulänge: 635 mm
• Rohraußendurchmesser: 139,7 mm
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 125 mit Flanschanschluss bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und unterstützt die Betriebssicherheit von Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, einem maximalen Betriebsdruck von 10 bar und der Möglichkeit zur Reinigung während des Betriebs stellt er eine effiziente Lösung zur Anlagenpflege dar.
