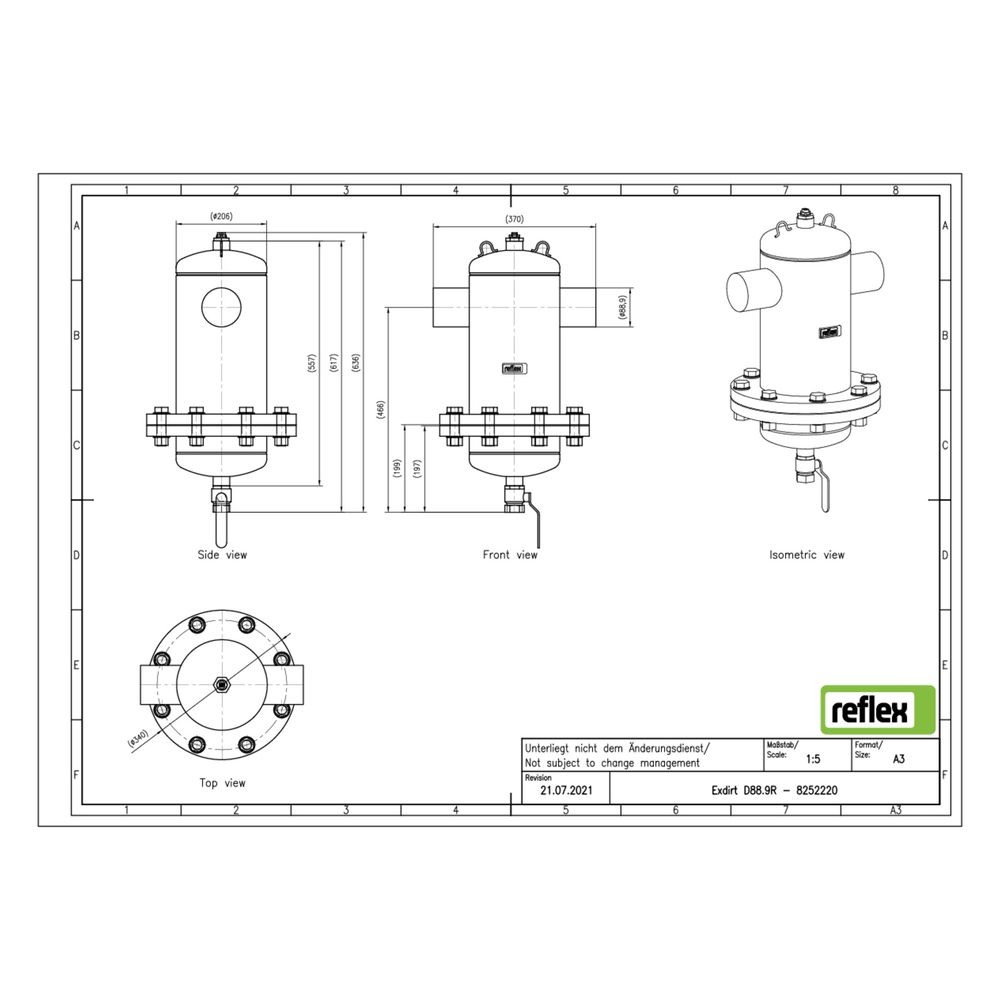

Reflex Exdirt Schmutzabscheider D 88,9mm R, mit Wartungsflansch und Schweißstutzen, 10 bar

Der Reflex Exdirt Schmutzabscheider D 88,9 mm R mit Wartungsflansch und Schweißstutzen ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen konzipiert. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykolgemischen bis zu 50 % Glykolanteil und schützt so die Anlage vor schädlichen Ablagerungen. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar und eine Mediumtemperatur von bis zu 110 °C ausgelegt.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung und nutzt ein magnetisches Funktionsprinzip, um selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom zu entfernen. Die Partikel sammeln sich im Schmutzsammelraum, der über einen eigenen Entschlammungskugelhahn gereinigt und entleert werden kann, ohne den Betrieb der Anlage zu unterbrechen. Dies ermöglicht eine kontinuierliche Funktion und reduziert den Wartungsaufwand.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme oder Solaranlagen geeignet. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C.

Welche Ausführungen und Anschlussarten sind verfügbar?

Der Schmutzabscheider ist in horizontaler Ausführung mit einem Stahlgehäuse erhältlich. Der Anschluss erfolgt über einen Schweißstutzen mit einem Rohraußendurchmesser von 88,9 mm (3 Zoll). Ein Wartungsflansch ermöglicht einfachen Zugang zum Gehäuse für Reinigungs- und Revisionsarbeiten. Kupplungen sind nicht enthalten.

Wie wird die Reinigung und Wartung durchgeführt?

Die Reinigung des Schmutzsammelraums erfolgt über einen separaten Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht. Der Wartungsflansch erleichtert den Zugang zum Gehäuseinneren, sodass Reinigungs- und Revisionsarbeiten schnell und unkompliziert durchgeführt werden können.

Technische Daten

• Rohraußendurchmesser: 88,9 mm
• Nennweite: 3 Zoll (DN 80)
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximales Glykol-Mischverhältnis: 50 %
• Partikelentfernung ab: 5 Mikrometer
• Baulänge: 370 mm
• Kvs-Wert: 158,7
• Durchflussleistung: 0,10 bis 27 m³/h
• Ausführung: horizontal
• Reinigung während des Betriebs möglich: ja
• Magnetisches Funktionsprinzip: ja
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider D 88,9 mm R mit Schweißstutzen und Wartungsflansch bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er vielseitig einsetzbar und ermöglicht dank Wartungsflansch und Entschlammungskugelhahn eine einfache Reinigung ohne Anlagenstillstand.
