Reflex Reflexomat RG Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 600 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und einer robusten Kunststoffbeschichtung innen und außen versehen.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG dient als Grundgefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es reguliert den Druck in Heiz- und Kühlwassersystemen durch die Ausdehnung des Mediums. Die Druckhaltung wird über eine Steuereinheit mit ein oder zwei Kompressoren sowie einem Luftabströmventil gesteuert. Das Gefäß ist mit einer austauschbaren Butyl-Vollmembran ausgestattet, die nach DIN EN 13831 gefertigt ist und eine sichere Trennung zwischen Wasser und Luft ermöglicht.

Welche Sicherheits- und Zulassungsmerkmale besitzt das Ausdehnungsgefäß?

Das Reflexomat RG Ausdehnungsgefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es verfügt über ein bauteilgeprüftes Luftsicherheitsventil (SV) zur Gefäßabsicherung. Zudem ist eine seitlich angeschweißte Muffe für den Anschluss eines Membranbruchmelders integriert, die eine Überwachung des Membranzustands ermöglicht. Die Konstruktion ist so ausgelegt, dass keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI besteht, sofern die Produktparameter eingehalten werden.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

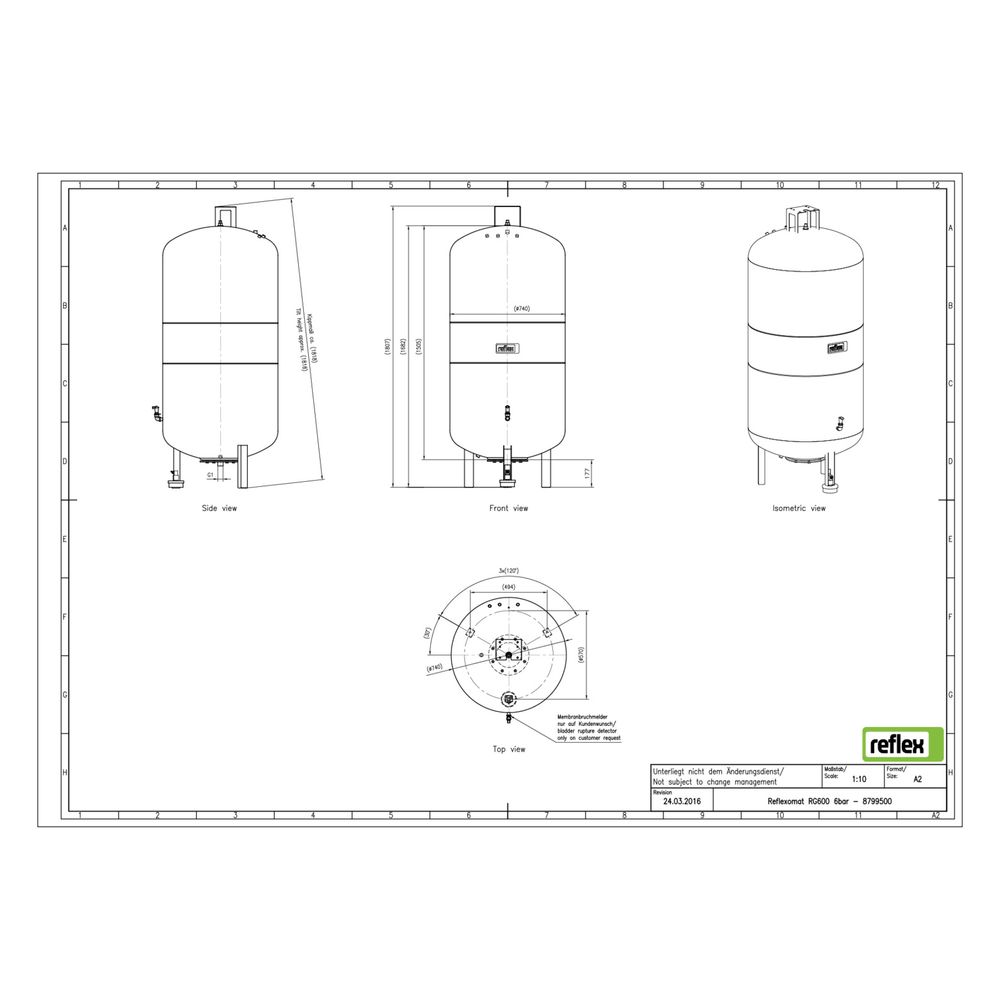

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Die Membran besteht aus austauschbarem Butyl, das den Anforderungen der DIN EN 13831 entspricht. Innen und außen ist das Gefäß kunststoffbeschichtet, was Korrosionsschutz und Langlebigkeit sicherstellt. Der Anschluss für die Ausdehnung hat einen Nenndurchmesser von 1 Zoll (25 mm) mit einem Rohraußendurchmesser von 33,7 mm. Ein Messumformer für die Niveaumessung ist im Grundgefäß integriert.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Bauhöhe: 1807 mm
• Durchmesser: 740 mm
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß MAG 600 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 6 bar ist es für vielfältige Anwendungen geeignet. Die austauschbare Butylmembran und die robuste Bauweise ermöglichen eine lange Lebensdauer und sichere Funktionalität.
