Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000, Nennvolumen 1000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend ausgeführt, mit einer austauschbaren Butyl-Vollmembran und einer grau kunststoffbeschichteten Oberfläche.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Reflexomat RF dient als Folgegefäß in einer kompressorgesteuerten Druckhaltestation. Es gleicht Volumenänderungen im Heiz- oder Kühlsystem aus und sorgt so für eine stabile Druckhaltung. Die Druckregelung erfolgt über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil, die das Gefäß optimal in das System integrieren.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Gefäß entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Die Butyl-Vollmembran ist ebenfalls nach DIN EN 13831 gefertigt. Zudem ist das Gefäß mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für zusätzliche Sicherheit sorgt. Für die Schweiz besteht keine Bewilligungspflicht gemäß SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt.

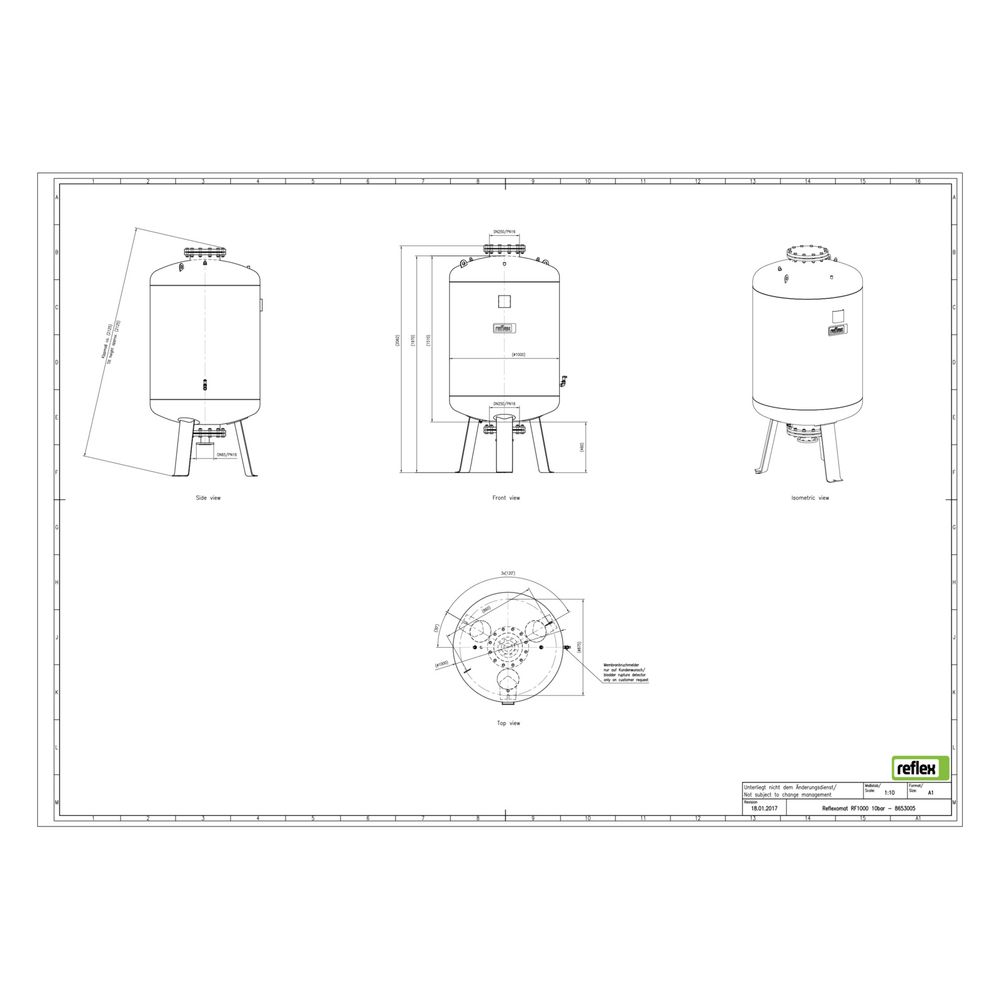

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt. Die Innen- und Außenseite ist kunststoffbeschichtet, was Korrosionsschutz bietet. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders, der den Zustand der Membran überwacht. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Welche Rolle spielt das Reflexomat RF in einem Druckhaltesystem?

Als Folgegefäß ergänzt das Reflexomat RF bestehende Reflexomat Druckhaltestationen. Während eine Reflexomat Druckhaltestation im Wesentlichen aus einer Steuereinheit und einem Grundgefäß 'RG' besteht, erweitert das RF Folgegefäß die Gesamtkapazität des Systems. Die Steuereinheit reguliert die Druckhaltung mit Kompressoren und einem Luftabströmventil, wobei das Folgegefäß die notwendige zusätzliche Ausdehnungskapazität bereitstellt.

Für welche Anwendungen ist das Reflexomat RF geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert, die eine kompressorgesteuerte Druckhaltung erfordern. Es eignet sich für Anlagen mit einer maximalen Mediumtemperatur von 70 °C und einem maximalen Betriebsdruck von 10 bar. Typische Einsatzbereiche sind größere Heizungs- und Kühlsysteme, bei denen ein Nennvolumen von 1000 Litern benötigt wird.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 70 °C
• Bauhöhe: 2062 mm
• Durchmesser: 1000 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend
• Oberfläche: grau kunststoffbeschichtet

Das Reflex Reflexomat RF Ausdehnungsgefäß MAG 1000 bietet eine zuverlässige Lösung zur Druckhaltung in Heiz- und Kühlwasseranlagen. Mit einem Nennvolumen von 1000 Litern, einem maximalen Betriebsdruck von 10 bar und einer robusten Bauweise ist es für anspruchsvolle Anwendungen geeignet und unterstützt eine effiziente und sichere Systemfunktion.
