Reflex Reflexomat RG Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RG Ausdehnungsgefäß MAG 1500 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 6 bar. Es ist Teil der Reflexomat Serie und eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen. Das Gefäß ist grau, stehend mit Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831 sowie eine kunststoffbeschichtete Innen- und Außenfläche.

Wie funktioniert das Reflexomat RG Ausdehnungsgefäß?

Das Reflexomat RG dient als Grundgefäß in der kompressorgesteuerten Druckhaltestation Reflexomat, die für die Druckhaltung in Heiz- und Kühlwassersystemen konzipiert ist. Die Druckhaltung wird über eine Steuereinheit geregelt, die mit einem oder zwei Kompressoren sowie einem Luftabströmventil arbeitet. Das Ausdehnungsgefäß gleicht Volumenänderungen im System aus und sorgt so für eine stabile Druckregelung.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Gefäß ist mit einem bauteilgeprüften Luftsicherheitsventil ausgestattet, das für die Absicherung sorgt. Zudem ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders ermöglicht. Ein Messumformer für die Niveaumessung ist ebenfalls integriert. Die Konstruktion entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Für welche Einsatzbereiche ist das Reflexomat RG geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Es eignet sich für Systeme, die eine kompressorgesteuerte Druckhaltung erfordern, und ist aufgrund seiner Zulassungen und Sicherheitsmerkmale für den professionellen Einsatz in der Gebäudetechnik geeignet.

Welche technischen Eigenschaften zeichnen das Reflexomat RG aus?

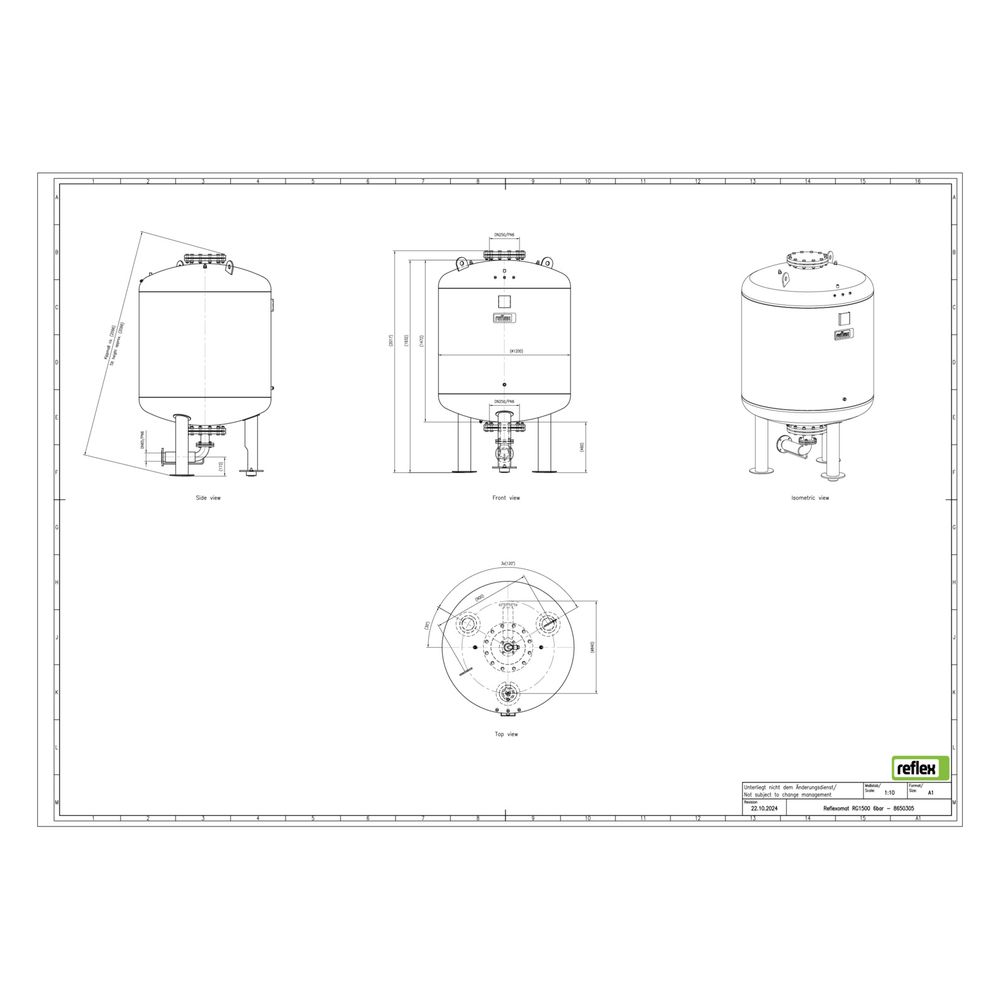

Das Gefäß ist stehend mit einer Fußkonstruktion ausgeführt und hat eine Bauhöhe von 2020 mm sowie einen Durchmesser von 1200 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C. Die Membran ist aus austauschbarem Butyl gefertigt, was eine lange Lebensdauer und hohe Beständigkeit unterstützt.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Betriebsdruck: 6 bar
• Bauhöhe: 2020 mm
• Durchmesser: 1200 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Gefäßtyp: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet

Das Reflexomat RG Ausdehnungsgefäß MAG 1500 bietet eine zuverlässige und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen von 1500 Litern und einem Betriebsdruck von 6 bar ist es für anspruchsvolle Anwendungen geeignet und unterstützt eine effiziente und sichere Systemfunktion.
