Reflex Servitec Mini/60 Vakuum-Sprührohrentgasung, bis 1m3, 0,5-2,5 bar, Control Smart

Der Reflex Servitec Mini/60 ist eine Vakuum-Sprührohrentgasung zur Systementgasung in geschlossenen Heizwasser- und Kühlkreisläufen. Diese vollautomatische Multifunktionseinheit mit Control Smart Steuerung eignet sich besonders für Büro- und Geschäftshäuser sowie technisch anspruchsvolle Ein- und Mehrfamilienhäuser. Sie arbeitet im Betriebsdruckbereich von 0,5 bis 2,5 bar und ist für Anlagen mit einem maximalen Inhalt von 1 m³ ausgelegt.

Wie funktioniert die Vakuum-Sprührohrentgasung Servitec Mini/60?

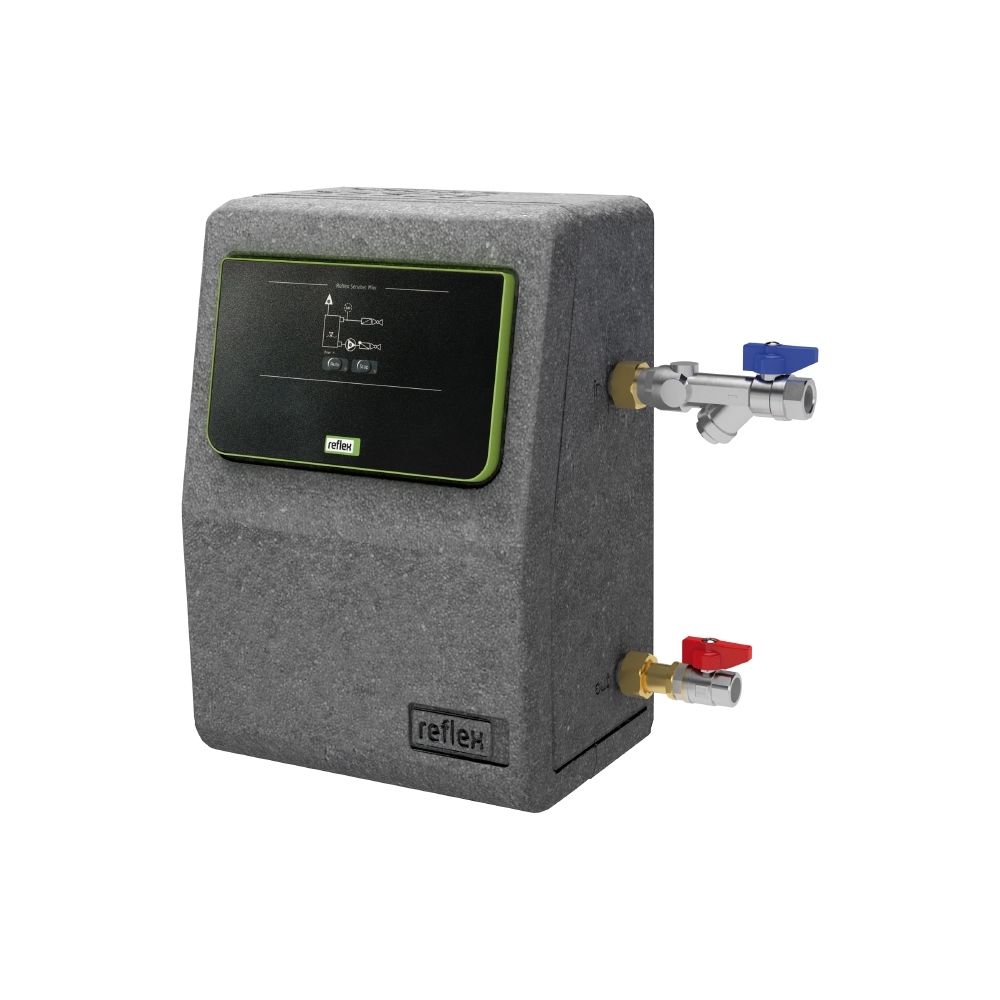

Die Entgasung erfolgt im Hydraulikteil mittels einer Membranpumpe in Verbindung mit einem vertikal angeordneten Messing-Vakuum-Sprührohr. Dieses ist mit einer Vakuumsprühdüse, Peilrohrentgasung und Drucküberwachung ausgestattet. Die Einheit ist schmutzgeschützt in einem Gehäuse aus expandiertem Polypropylen untergebracht, das eine öffenbare Wartungshaube besitzt. Die Entgasung entfernt gelöste und freie Gase aus dem Heiz- oder Kühlkreislauf, um Betriebsstörungen zu reduzieren.

Welche Steuerungsfunktionen bietet die Control Smart Einheit?

Die Control Smart Steuerung ist in einem robusten Kunststoffgehäuse integriert und verfügt über eine vollautomatische Mikroprozessorsteuerung mit Zeitfunktion, differenzierendem Fehler- und Parameterspeicher sowie LED-Anzeigen für Betriebsmodi und Fehlermeldungen. Bluetooth ist serienmäßig als Kommunikationsschnittstelle integriert, wodurch eine drahtlose Bedienung über eine App für iOS und Android möglich ist. Die Steuerung ermöglicht die automatische Einstellung von Uhrzeit und Datum, die Parametrierung von Mindestbetriebsdruck, Betriebsmodi für Dauer- und Intervallentgasung inklusive Sommerfunktion sowie die Anzeige von Status, Warnungen und Diagnosen.

Für welche Medien und Einsatzbereiche ist die Servitec Mini/60 geeignet?

Die Servitec Mini/60 ist für die Entgasung von Wasser und Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % ausgelegt. Sie findet Anwendung in Heiz- und Kühlkreisläufen sowie in Anlagen, in denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Typische Einsatzorte sind Büro- und Geschäftshäuser sowie technisch anspruchsvolle Ein- und Mehrfamilienhäuser.

Wie erfolgt die Installation und der Betrieb?

Die Funktionseinheit ist für die Wandmontage konstruiert und wird komplett montiert sowie anschlussfertig nach VDE-Vorschriften verdrahtet geliefert. Sie verfügt über integrierte Absperrungen an den Systemanschlüssen, ein Netzanschlusskabel und einen Netzstecker. Die Steuerung arbeitet mit optimierten Zyklen für Dauer- und Intervallentgasung und überwacht den Systemdruck mit automatischer Unterbrechung und Störmeldung bei Überschreitung von Laufzeit oder Zyklenanzahl.

Technische Daten

• Betriebsdruck: 0,5 bis 2,5 bar
• Maximaler Anlageninhalt: 1 m³
• Nennstrom: 0,3 A
• Maximale elektrische Leistungsaufnahme: 0,06 kW

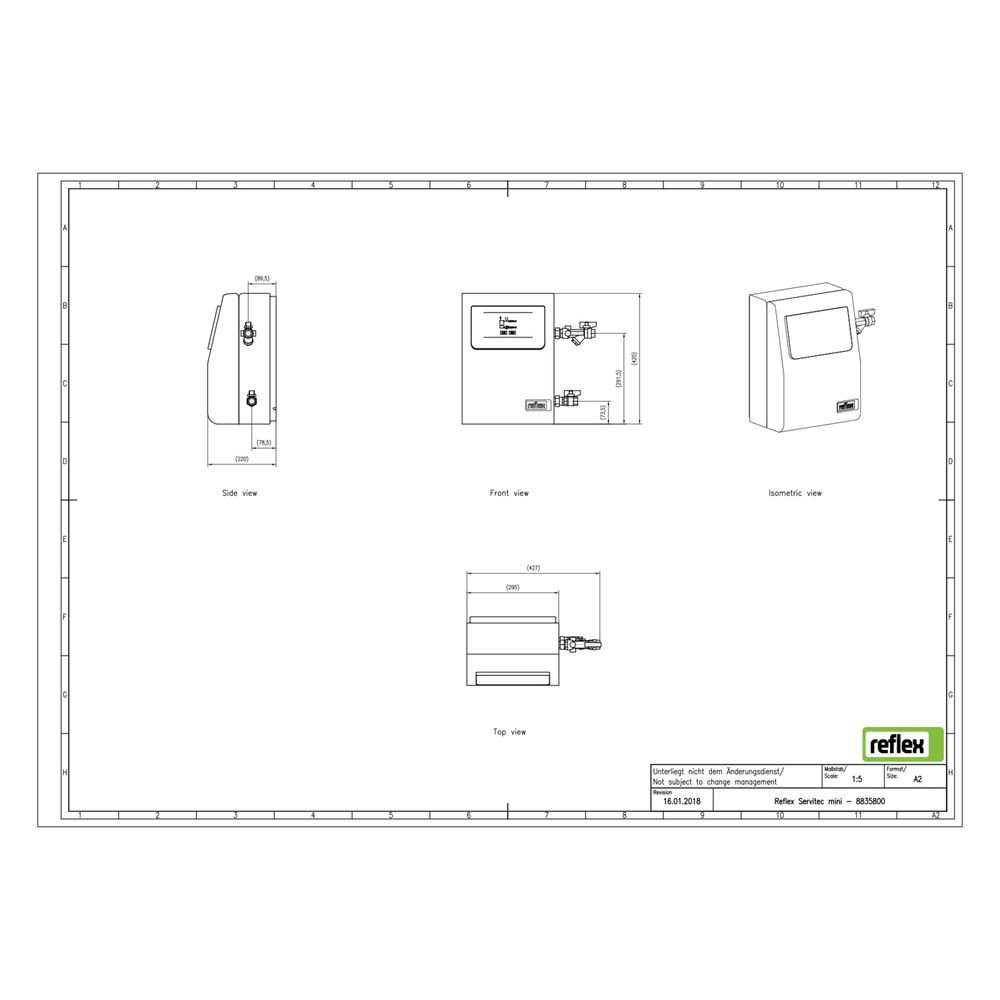

• Baulänge: 295 mm
• Bauhöhe: 420 mm
• Bautiefe: 220 mm
• Anschlussmaß Einlass: 1/2 Zoll
• Umgebungstemperatur: 1 bis 45 °C
• Frequenz: 50 Hz
• Schalldruckpegel: 55 dB(A)

Die Reflex Servitec Mini/60 bietet eine vollautomatische und effiziente Lösung zur Entgasung von Heiz- und Kühlkreisläufen. Mit ihrer integrierten Control Smart Steuerung und der Möglichkeit zur drahtlosen Bedienung über eine App ermöglicht sie eine präzise Überwachung und Steuerung des Entgasungsprozesses bei einem Betriebsdruck von 0,5 bis 2,5 bar und einem maximalen Anlageninhalt von 1 m³.
