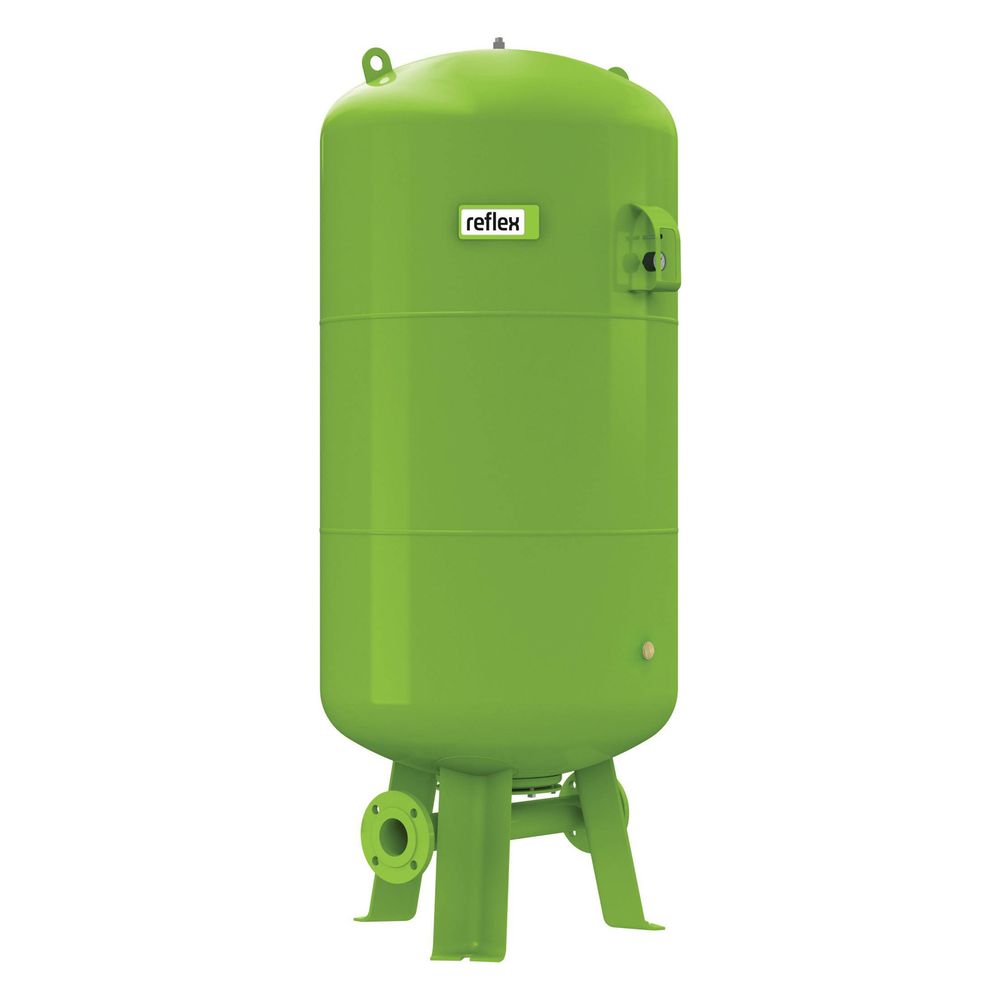

Reflex Refix DT Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 16 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 600 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C geprüft. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was die Langlebigkeit und Korrosionsbeständigkeit des Gefäßes unterstützt. Die Vollmembran ist austauschbar und entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie der DVGW-Registrierungsnummer NW-0411AT2534.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 600?

Das Gefäß verfügt über einen Duo-Flanschanschluss DN 65 und ist für den vertikalen Einbau mit Füßen vorgesehen. Es ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, jedoch nicht im Lieferumfang enthalten. Das Ausdehnungsgefäß ist ausschließlich für Kaltwasseranlagen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.

Nach welchen Normen und Richtlinien ist das Ausdehnungsgefäß gefertigt?

Das Refix DT 600 entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist als Druckgerät gemäß der Richtlinie 2014/68/EU zugelassen. Es erfüllt die Anforderungen der SVGW und ist gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter bewilligungsfrei. Diese Normen und Zulassungen sichern die Qualität und Betriebssicherheit des Gefäßes im Trinkwasserbereich.

Für welche Anwendungen ist das Reflex Refix DT MAG 600 geeignet?

Das Ausdehnungsgefäß ist speziell für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen ausgelegt, die ausschließlich Kaltwasser führen. Es eignet sich für Großanlagen, bei denen hohe hygienische Standards und eine zuverlässige Druckkompensation erforderlich sind. Aufgrund der Membran- und Beschichtungsqualität ist es besonders für Anwendungen mit erhöhten Anforderungen an die Wasserqualität geeignet.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 65
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Bauhöhe: 1871 mm
• Durchmesser: 740 mm
• Kippmaß: 1908 mm
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Geeignet für: Kaltwasseranlagen
• Beschichtung: Innen und außen nach KTW-A

Das Reflex Refix DT Ausdehnungsgefäß MAG 600 bietet eine zuverlässige und hygienische Lösung für die Druckkompensation in Kaltwasseranlagen. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es anspruchsvolle Anforderungen in Großanlagen. Die hochwertige Membran und die KTW-A-Beschichtung sorgen für Langlebigkeit und Sicherheit im Trinkwasserbereich.
