Reflex Refix DE Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 10 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 600 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Refix DE 600 ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, konstruiert und gefertigt nach DIN EN 13831. Es besitzt eine Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster teilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen, was den Einsatz in Systemen mit erhöhten Korrosionsschutzanforderungen ermöglicht.

Für welche Einsatzbereiche ist das Refix DE 600 geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Anwendungen sind Feuerlöschanlagen, Brauch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet und kann Temperaturen im Dauerbetrieb von -10 bis 70 °C aushalten.

Welche Ausstattungsmerkmale und Anschlüsse bietet das Gefäß?

Das Gefäß ist für eine vertikale Platzierung vorgesehen und mit Füßen ausgestattet. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 1/2 Zoll (40 mm) und einem Rohraußendurchmesser von 48,3 mm. Der Vordruck beträgt 4 bar. Das Gefäß ist nicht mit einem Manometer oder Sicherheitsventil ausgestattet.

Welche Zulassungen und Besonderheiten sind zu beachten?

Das Refix DE 600 entspricht der Druckgeräterichtlinie 2014/68/EU und ist als Druckgerät zugelassen. Es unterliegt keiner Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt der Bedingung PSV mal Volumen kleiner oder gleich 3.000 bar mal Liter entspricht. Die tauschbare Vollmembran erleichtert Wartung und Instandhaltung.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Arbeitsdruck: 10 bar
• Farbe: blau

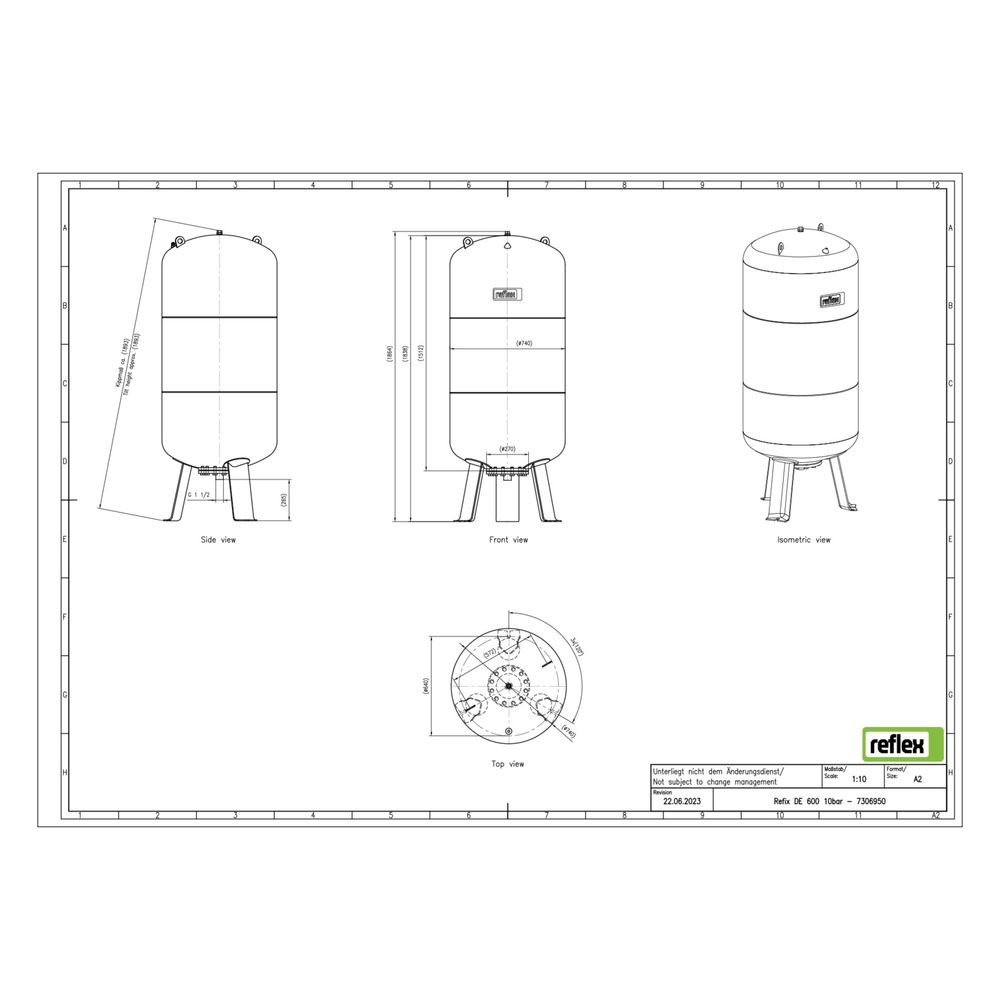

• Bauhöhe: 1871 mm
• Durchmesser: 740 mm
• Kippmaß: 1907 mm
• Anschluss: Außengewinde metrisch, 1 1/2 Zoll (40 mm)
• Rohraußendurchmesser Anschluss: 48,3 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Mit Füßen: ja
• Membran tauschbar: ja, ab 50 l
• Geeignet für Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 600 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 600 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Vollmembran sowie stabile Bauweise.
