Reflex Ausdehnungsgefäß N MAG 25, 25L, 4 bar, Halbmembran, Weiß
Der Reflex Reflex N Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute Halbmembran aus SBR, die sich durch hohe Verschleißfestigkeit auszeichnet. Das Gefäß ist in Weiß gehalten und für den vertikalen Einbau vorgesehen.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und wofür wird es eingesetzt?
Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran teilt das Gefäß in einen Wasser- und einen Gasraum mit Polster und sorgt durch gleichmäßig-symmetrische Belastung für eine hohe Lebensdauer. Es ist für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen geeignet und kann mit Frostschutzmitteln in einer Konzentration von 25 bis 50 % betrieben werden. Eine Verwendung mit Leitungswasser ist nicht vorgesehen.
Welche technischen Eigenschaften und Anschlüsse bietet das Ausdehnungsgefäß?

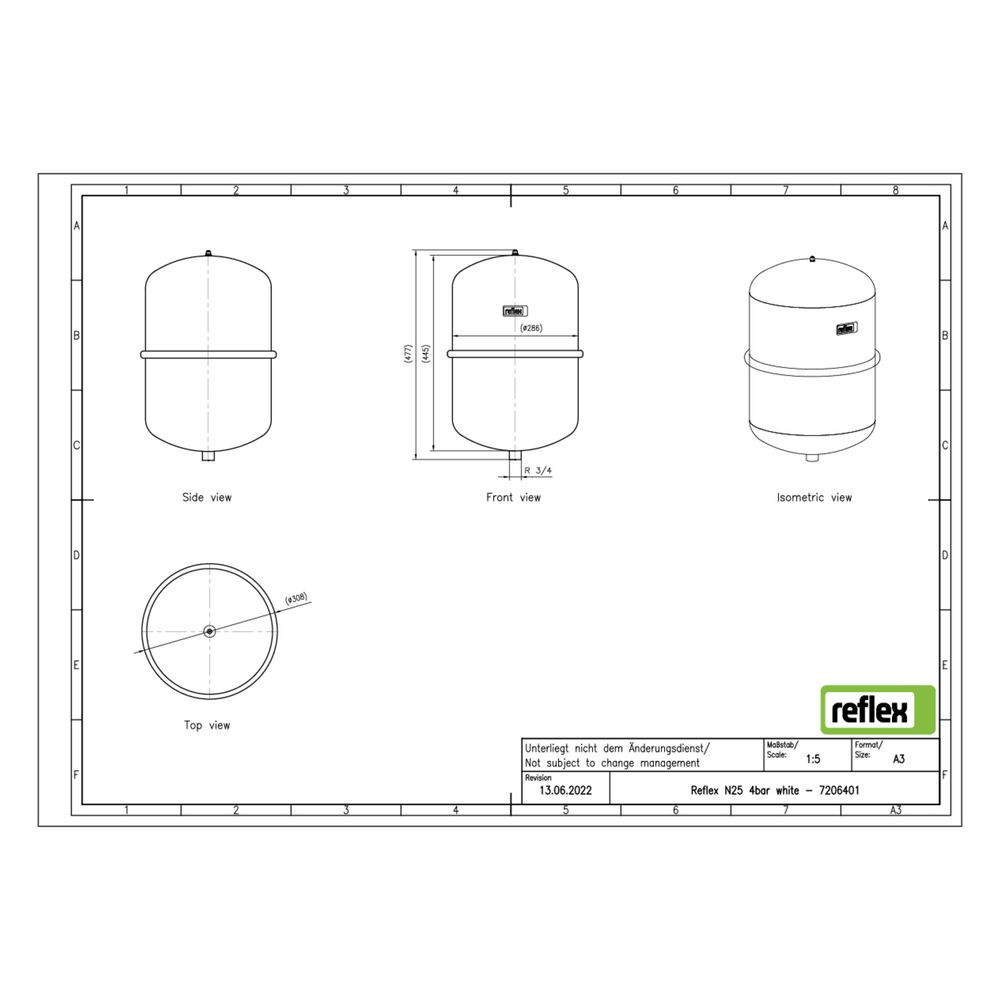

Das Gefäß hat eine Bauhöhe von 477 mm, einen Durchmesser von 308 mm und ist für die vertikale Platzierung ausgelegt. Es verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck beträgt 1,5 bar, der maximale Arbeitsdruck 4 bar. Die maximal zulässige Systemtemperatur liegt bei 120 °C, die maximale Mediumtemperatur im Dauerbetrieb zwischen -10 °C und 70 °C.
Welche Ausstattungsmerkmale sind vorhanden?
Das Reflex N Ausdehnungsgefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die Korrosionsschutz bietet. Es ist nicht mit Sicherheitsventil, Manometer, Befestigungsmaterial, Füßen oder fester Wandstütze ausgestattet. Die Membran ist nicht austauschbar.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Betriebsdruck: 4 bar
- Vordruck: 1,5 bar
- Bauhöhe: 477 mm
- Durchmesser: 308 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Maximale Systemtemperatur: 120 °C
- Maximale Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Max. Glykol-Mischung: 50 %
- Membranmaterial: SBR
- Farbe: Weiß
Das Reflex Reflex N Ausdehnungsgefäß MAG 25 bietet eine robuste und langlebige Lösung für geschlossene Heiz- und Kühlwassersysteme. Mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 4 bar ist es für vielfältige Anwendungen geeignet. Die langlebige Epoxidharzbeschichtung und die verschleißfeste Halbmembran sorgen für eine zuverlässige Funktion über lange Zeiträume.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 7206401 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7206401 |
| Bauhöhe | 477,00 |
| Durchmesser | 308,00 |
| EAN-13 | 4036705197956 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 5,15 kg |
| Kippmaß | 571,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
