Reflex Refix DT Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 800 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 bietet vielfältige Anschlussmöglichkeiten und ist für die vertikale Platzierung mit Füßen vorgesehen.

Wie ermöglicht das Refix DT Ausdehnungsgefäß Hygiene und Sicherheit?

Das Gefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation ermöglicht und somit den hygienischen Anforderungen an Trinkwasseranlagen gerecht wird. Die Membran besteht aus Butylkautschuk (IIR) und entspricht der Elastomerleitlinie sowie den Anforderungen der W 270. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was die Korrosionsbeständigkeit erhöht. Das Gefäß ist SVGW geprüft und zugelassen und erfüllt die Richtlinie für Druckgeräte 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 800?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Durchströmungseinrichtung, der eine einfache Integration in bestehende Anlagen ermöglicht. Es ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung ist bis zu einer Rohrgröße von Rp 1 1/4' integriert. Optional kann ein Membranbruchmelder über eine Muffe angeschlossen werden. Das Gefäß ist für den vertikalen Einbau mit Füßen vorgesehen.

Für welche Anwendungen ist das Reflex Refix DT MAG 800 geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Die maximale Mediumtemperatur liegt zwischen minus 10 und 70 Grad Celsius. Aufgrund der hohen hygienischen Standards und der robusten Bauweise ist es besonders für anspruchsvolle gewerbliche und industrielle Anwendungen geeignet.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Vordruck: 2 bar
• Farbe: grün

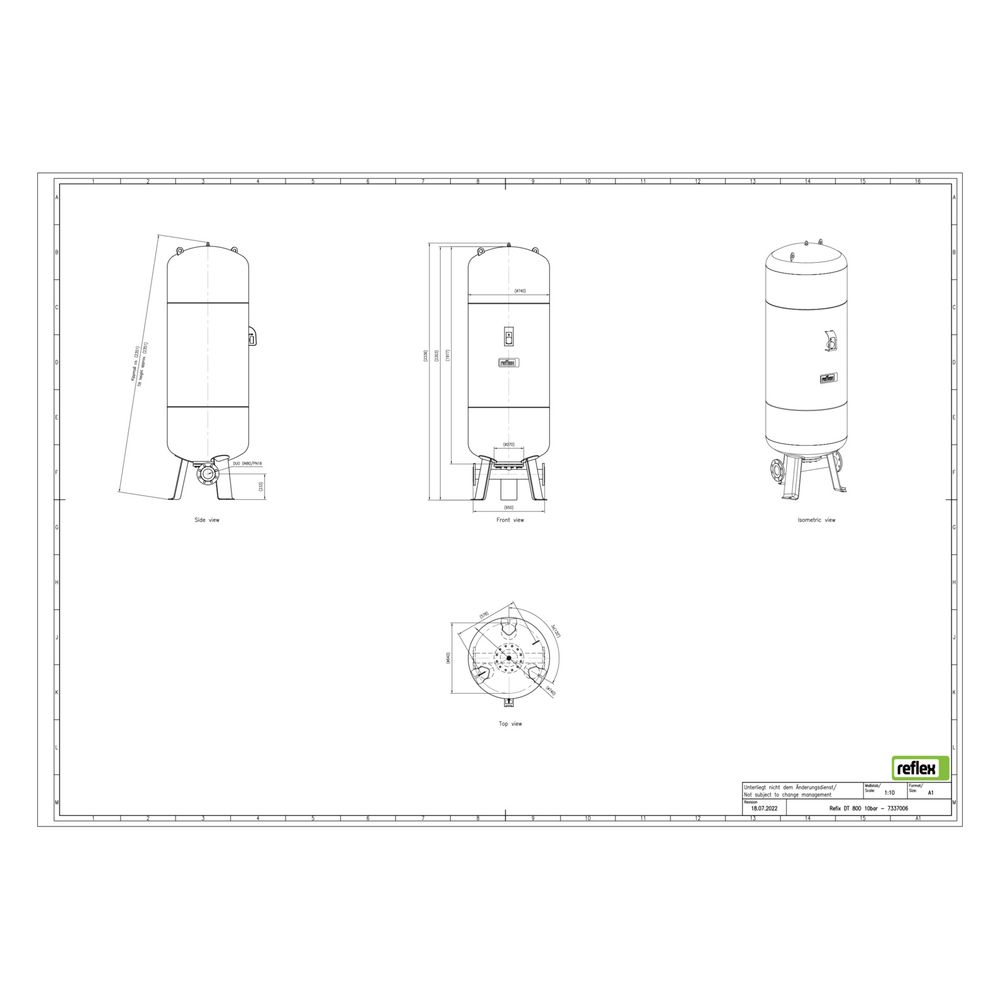

• Bauhöhe: 2336 mm
• Durchmesser: 740 mm
• Kippmaß: 2365 mm
• Platzierung: vertikal mit Füßen
• Druckstufe Flansch: PN 16

Das Reflex Refix DT Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem Nennvolumen von 800 Litern und einem Betriebsdruck von 10 bar. Die robuste Membran und die hochwertige Beschichtung sorgen für eine lange Lebensdauer und eine sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
