Reflex Refix DE Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 16 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 300 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 16 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE 300 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung machen das Gefäß besonders geeignet für Systeme mit erhöhten Anforderungen an den Korrosionsschutz.

Wie ist die Membran des Ausdehnungsgefäßes gestaltet?

Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt. Die Membran entspricht der Norm DIN EN 13831 und ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet.

Welche baulichen Merkmale und Ausstattungen besitzt das Gefäß?

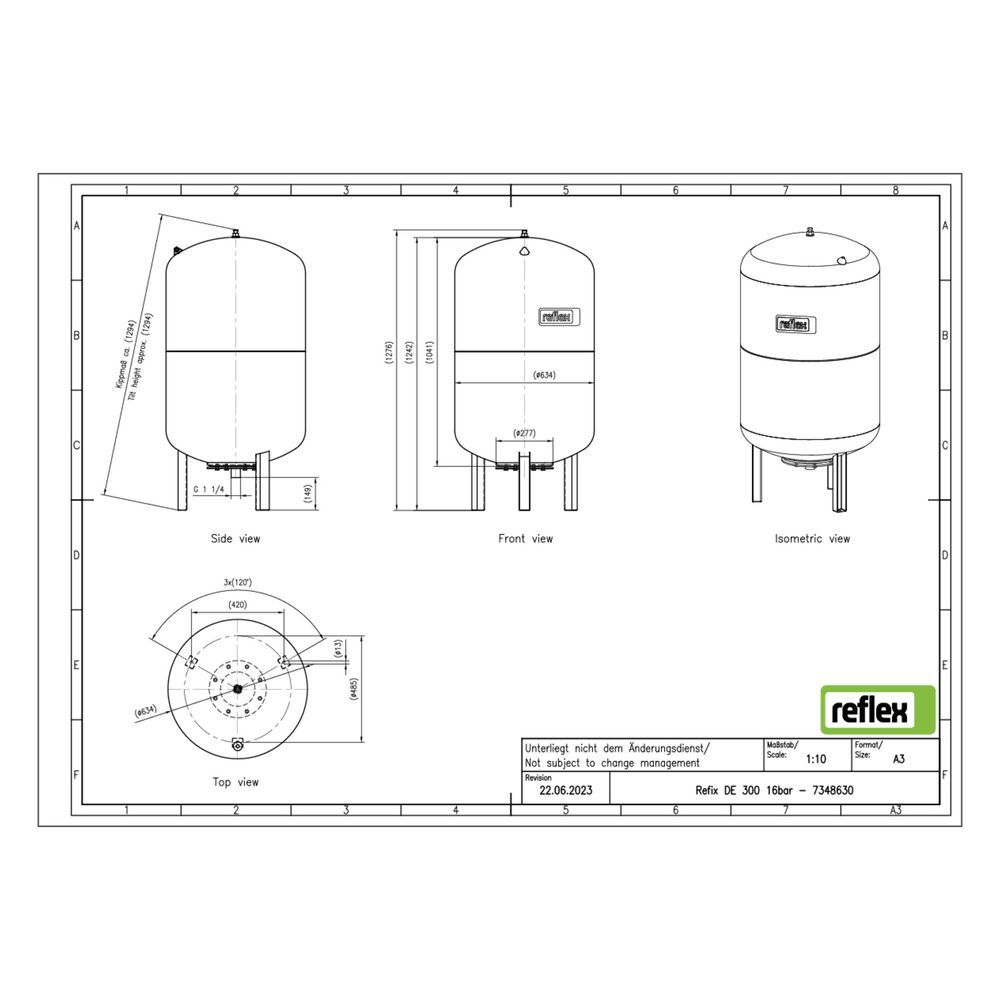

Das Ausdehnungsgefäß hat eine Bauhöhe von 1267 mm und einen Durchmesser von 634 mm. Es ist für die vertikale Aufstellung mit stabilen Füßen ausgelegt. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,4 mm. Das Gefäß ist nicht durchströmt und verfügt über keine integrierten Manometer oder Sicherheitsventile.

Welche technischen Normen und Zulassungen gelten für das Refix DE 300?

Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Grenze von (PSV mal VN) kleiner oder gleich 3.000 bar mal Liter einhält.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 16 bar
• Farbe: blau
• Bauhöhe: 1267 mm
• Durchmesser: 634 mm
• Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
• Rohraußendurchmesser Anschluss: 42,4 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Max. Glykol-Mischung: 50 %
• Temperaturbereich Medium: -10 bis 70 °C
• Aufstellung: vertikal mit Füßen
• Tauschbare Membran: ja (ab 50 l)
• Geeignet für Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 300 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch-, Betriebswasser- und Heizsystemen geeignet. Die tauschbare Vollmembran und die stabile Bauweise mit Füßen ermöglichen eine flexible und langlebige Nutzung.
