Reflex Ausdehnungsgefäß MAG F 15, 15l, 3 bar, Weiß
Das Reflex Ausdehnungsgefäß MAG F 15 ist ein Membran-Druckausdehnungsgefäß mit einem Volumen von 15 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine platzsparende Flachformbauweise sowie die weiße Epoxidharzbeschichtung aus. Das Gefäß ist für den vertikalen Einbau an Wandkesseln geeignet und gehört zur Reflex F Serie.
Für welche Systeme ist das Reflex MAG F 15 geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in Zentralheizungen sowie in Kühlwassersystemen ausgelegt. Es ist nicht für den direkten Einsatz mit Leitungswasser vorgesehen, sondern für Systeme mit Frostschutzmittelzusatz im Bereich von 25 bis 50 Prozent Glykol-Mischung. Die Membran aus Butylkautschuk (IIR) trennt den Wasserraum vom Gasraum und sorgt für eine zuverlässige Druckpufferung.
Welche technischen Eigenschaften zeichnen das Ausdehnungsgefäß aus?
Das Gefäß verfügt über einen maximal zulässigen Systemdruck von 3 bar und eine maximale Systemtemperatur von 120 °C, wobei die empfohlene Betriebstemperatur bis 70 °C beträgt. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C. Der Vordruck ist mit 1 bar angegeben. Die kompakte Bauhöhe beträgt 444 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Reflex MAG F 15 ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der Druckgeräterichtlinie 2014/68/EU und verfügt über eine nicht tauschbare Halbmembran. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion. Befestigungslaschen sind ab einem Volumen von 18 Litern vorgesehen, bei diesem 15-Liter-Modell jedoch nicht enthalten.
Technische Daten
- Volumen: 15 l
- Maximaler Betriebsdruck: 3 bar
- Vordruck: 1 bar
- Farbe: Weiß

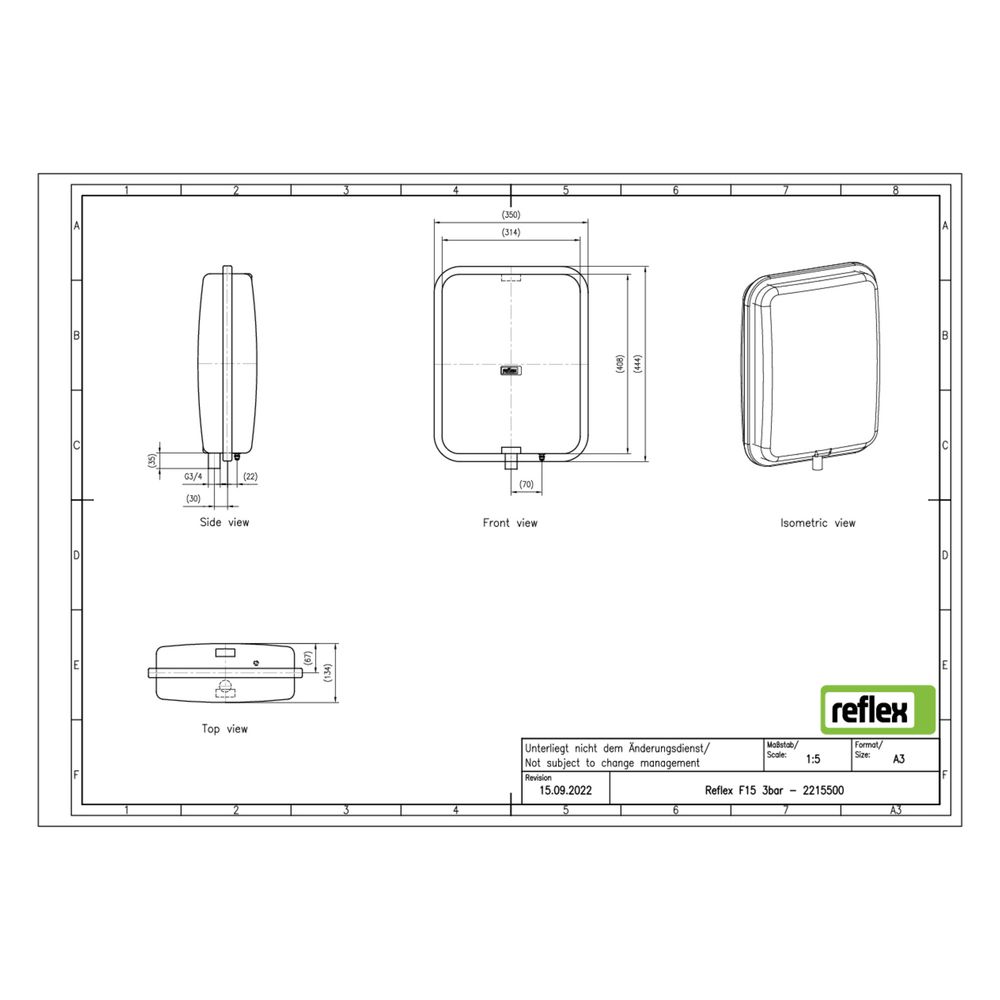

- Bauhöhe: 444 mm
- Anschluss: Außengewinde (metrisch), 3/4 Zoll (20 mm)
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Membranwerkstoff: Butylkautschuk (IIR)
- Frostschutzmittelzusatz: 25 bis 50 % Glykol-Mischung
- Platzierung: Vertikal
- Geeignet für: Zentralheizung, Kühlwasser
Das Reflex Ausdehnungsgefäß MAG F 15 bietet eine zuverlässige Druckpufferung für geschlossene Heiz- und Kühlwassersysteme. Mit seiner robusten Bauweise, der langlebigen Beschichtung und der Einhaltung relevanter Normen ist es eine passende Lösung für den vertikalen Einbau an Wandkesseln. Die technischen Eigenschaften wie das 15-Liter-Volumen, der maximale Betriebsdruck von 3 bar und der Vordruck von 1 bar ermöglichen eine effiziente Systemstabilisierung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex F |
| Hersteller-Produktgruppe | Reflex F |
| Hersteller-Artikelnummer | 2215500 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-2215500 |
| Bauhöhe | 444,00 |
| EAN-13 | 4036705030406 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 7,62 kg |
| Kippmaß | 444,00 |
| Max Arbeitsdruck | 3,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
