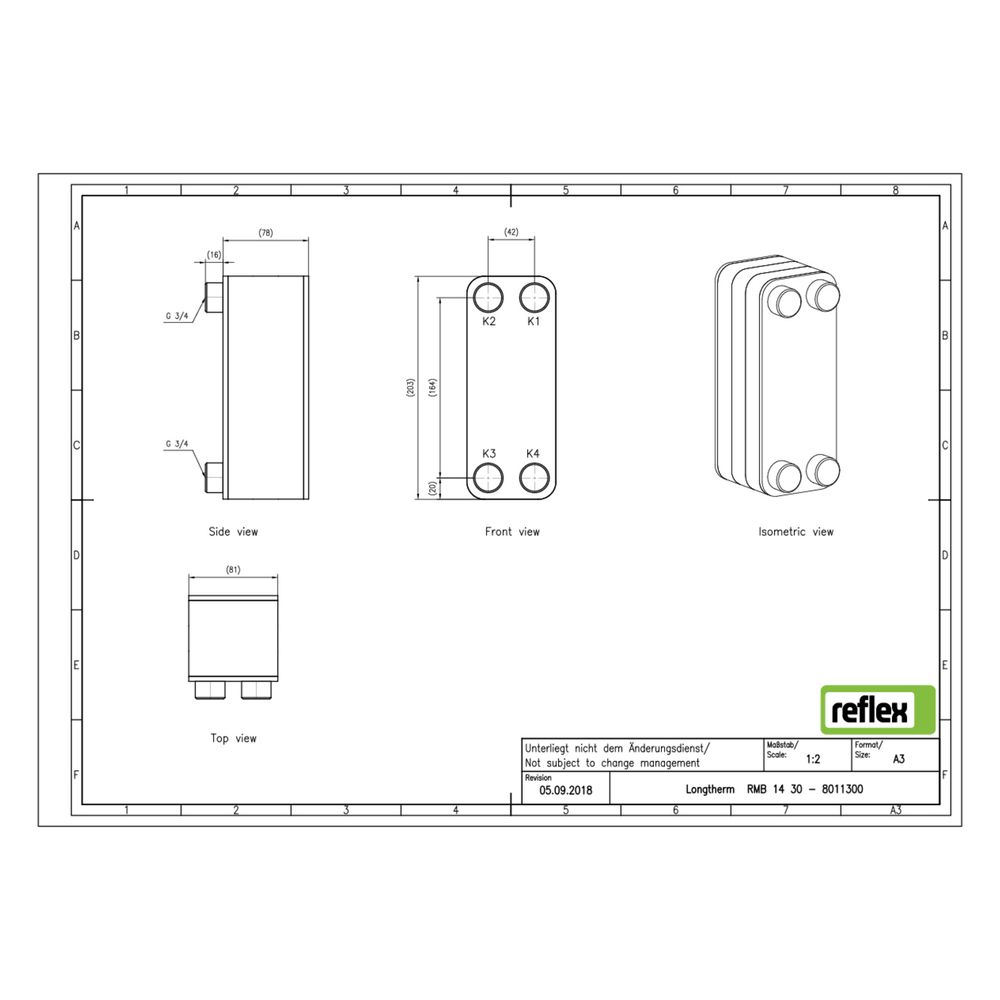

Reflex Longtherm Plattenwärmetauscher RMB-14-30, gelötet, 30 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-30 ist ein gelöteter, eingängiger Wärmetauscher mit 30 Edelstahlplatten und einem Außengewindeanschluss G 3/4 Zoll. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen bis 230 °C und Betriebsdrücke bis 30 bar auftreten. Die robuste Bauweise und das spezielle Lötverfahren sorgen für eine dauerhafte Verbindung der Platten und eine hohe thermische Belastbarkeit.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht einen effizienten Wärmeaustausch zwischen den Medien.
Welche Kanalformen sind im Wärmetauscher vorhanden und was bewirken sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Dank des speziellen Lötverfahrens und der hochwertigen Materialien hält der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussmöglichkeiten bietet der Reflex Longtherm RMB-14-30?
Der Wärmetauscher ist mit einem Außengewindeanschluss G 3/4 Zoll ausgestattet. Die Baugröße RMB-14 bis RMB-110 sind mit Gewindeanschlüssen ausgeführt, während größere Typen mit Flanschanschlüssen versehen sind. Der Mittenabstand der Anschlüsse beträgt 42 mm.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 203 mm
- Baulänge: 81 mm
- Bautiefe: 78 mm
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 3/4 Zoll
- Mittenabstand Anschlüsse: 42 mm
Der Reflex Longtherm Plattenwärmetauscher RMB-14-30 überzeugt durch seine stabile, gelötete Bauweise aus hochwertigem Edelstahl und Kupferlot. Mit einer Leistung für Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011300 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8011300 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 78,00 |
| EAN-13 | 4036705178238 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,18 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
