Reflex Longtherm Plattenwärmetauscher RMB-14-2-10, gelötet, 10 Platten, zweigängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-10 ist ein gelöteter, zweigängiger Wärmetauscher mit 10 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten aus Werkstoff 1.4404, die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Plattenwärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Das gelötete Design ermöglicht den Einsatz bei hohen Temperaturen bis zu 230 °C und einem maximalen Betriebsdruck von 30 bar. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße hat der Wärmetauscher?

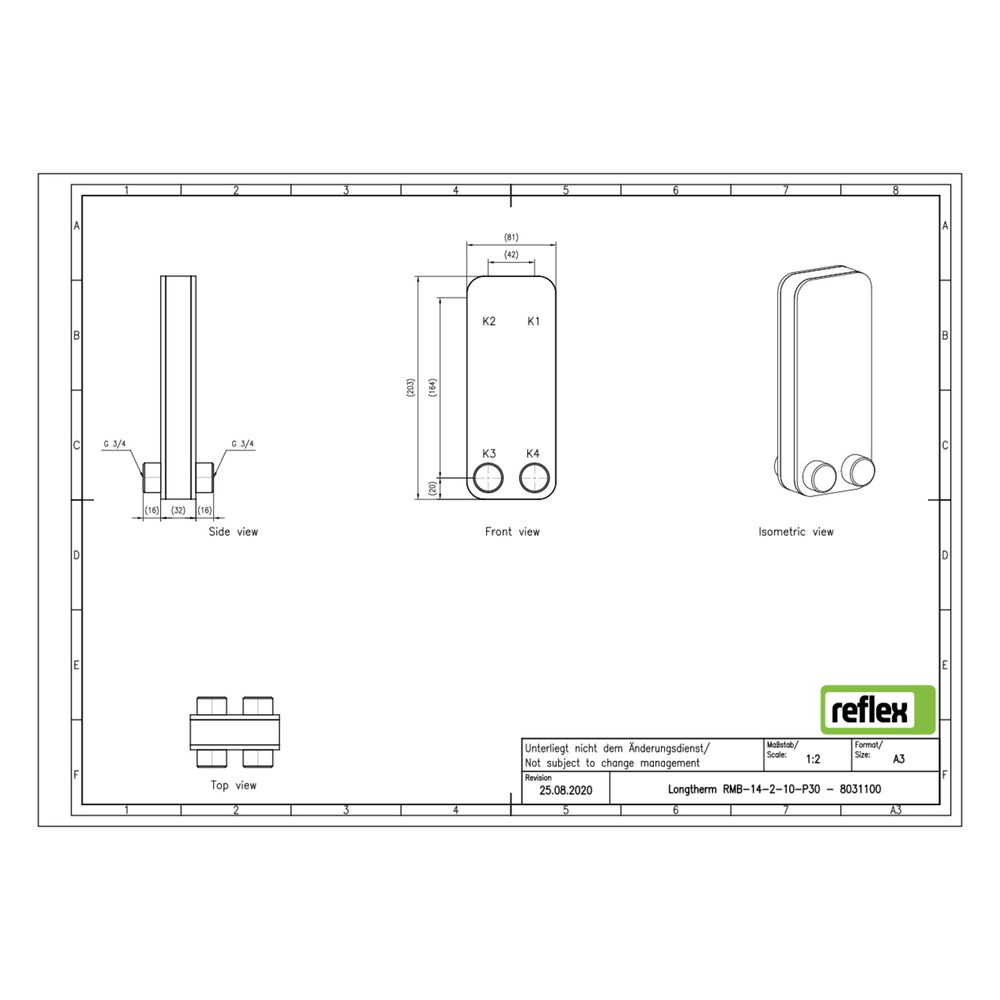

Der Reflex Longtherm RMB-14-2-10 ist mit einem Außengewindeanschluss G 3/4" (Nenndurchmesser 20 mm) ausgestattet. Die Baulänge beträgt 81 mm, die Bauhöhe 203 mm und die Bautiefe 32 mm. Der Mittenabstand der Anschlüsse liegt bei 42 mm. Der Wärmetauscher ist für den Einbau einer Dämmschale geeignet, wird jedoch ohne Dämmschale geliefert.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 203 mm
- Bautiefe: 32 mm
- Baulänge: 81 mm
- Nenndurchmesser primär: 3/4 Zoll (20 mm)
- Anschlussart: Außengewinde (AG) G 3/4"
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-14-2-10 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion und den präzise geprägten Kanälen ermöglicht er eine effiziente Wärmeübertragung bei hohen Temperaturen und Drücken. Die kompakte Bauform und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8031100 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8031100 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 32,00 |
| EAN-13 | 4036705217326 |
| Geeignet für Dämmschale | ja |
| Gewicht | 1,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
