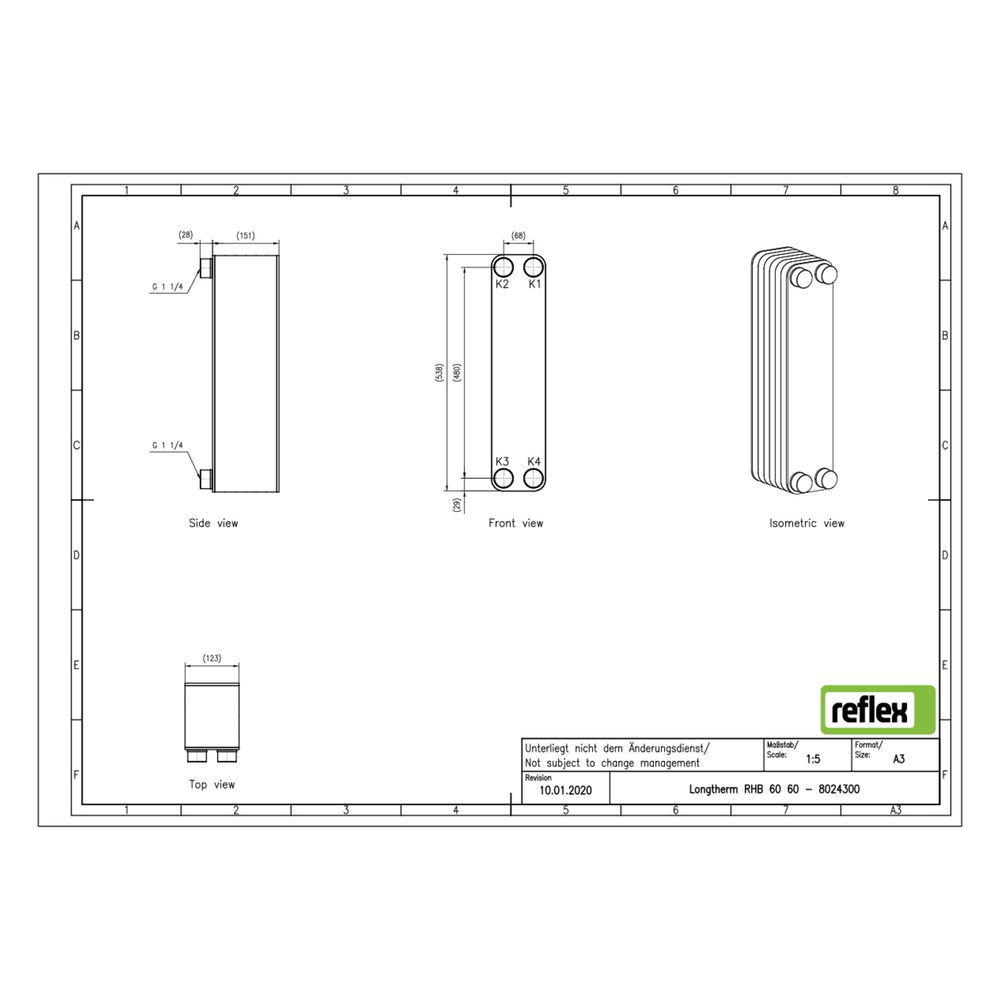

Reflex Longtherm Plattenwärmetauscher RHB-60-60, gelötet, 60 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-60 ist ein gelöteter, eingängiger Wärmeübertrager aus Edelstahl (Werkstoff 1.4404) mit 60 Platten und einem primären Anschluss mit Außengewinde G 1 1/4". Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente und präzise Wärmeübertragung.
Welche technischen Eigenschaften zeichnen den Reflex Longtherm RHB-60-60 aus?
Der Wärmetauscher ist aus rostfreiem Stahl gefertigt und mit Kupferlot gelötet, was eine dauerhafte Verbindung der Platten sicherstellt. Er ist für einen maximalen Arbeitsdruck von 30 bar und Temperaturen bis 230 °C ausgelegt. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 151 mm. Der Nenndurchmesser des primären Anschlusses beträgt 1 1/4 Zoll (32 mm) mit Außengewinde. Der Wärmetauscher ist nicht vollversiegelt, aber für die Verwendung mit einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Diese Angaben wurden im Text nicht beworben, sondern als technische Information berücksichtigt.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4" (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-60-60 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der hochwertigen Edelstahl- und Kupferlot-Konstruktion erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauweise und die Möglichkeit zur Dämmung machen ihn vielseitig einsetzbar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024300 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8024300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705205200 |
| Geeignet für Dämmschale | ja |
| Gewicht | 16,17 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
