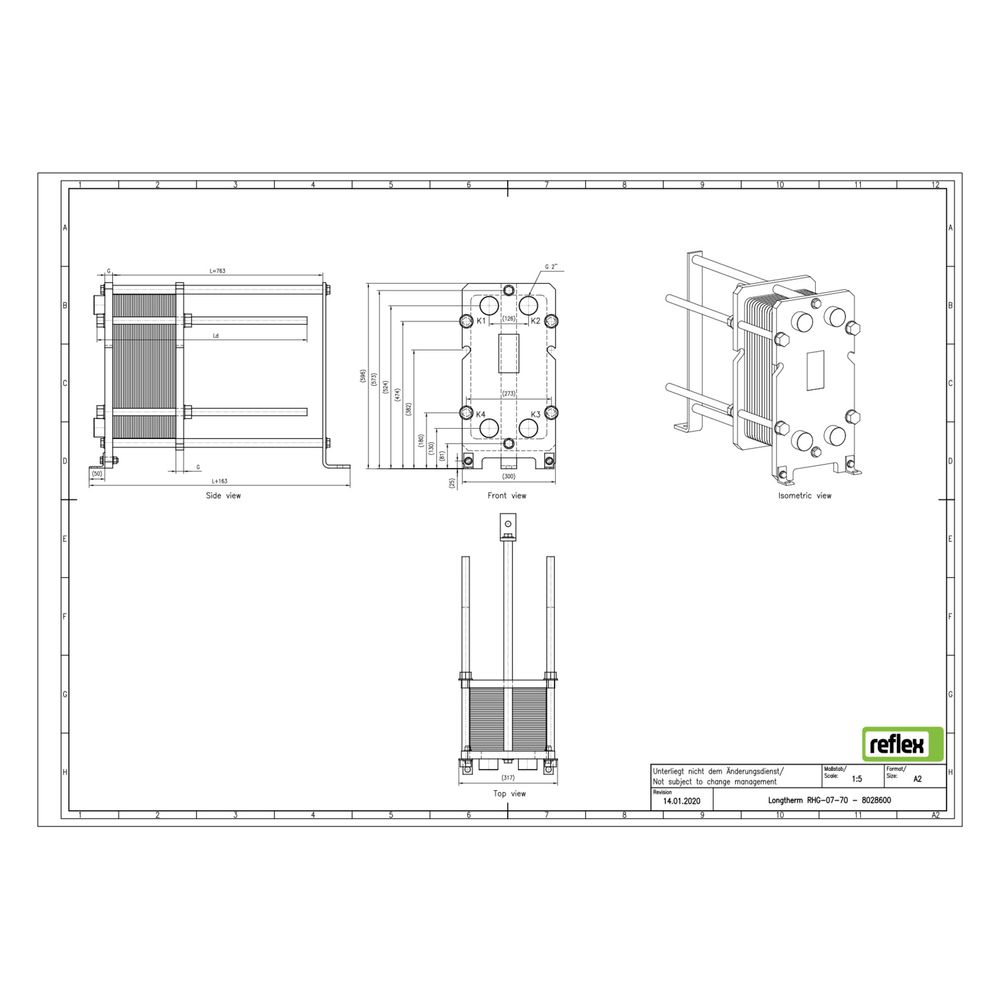

Reflex Longtherm Plattenwärmetauscher RHG-07-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-07-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche Materialien und Dichtungen werden verwendet?
Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist Kupfer. Die Dichtungen sind aus klebefreiem NBR-Butyl gefertigt, was eine zuverlässige Abdichtung bei verschiedenen Medien sicherstellt. Die Materialauswahl kann je nach Kundenwunsch und Medium angepasst werden.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Reflex Longtherm RHG-07-70 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt. Die Anschlüsse sind primär mit Außengewinde und einem Nenndurchmesser von 2 Zoll (50 mm) versehen. Der Wärmetauscher ist nicht vollversiegelt und verfügt über keinen seitlichen Anschluss. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 763 mm in der Tiefe. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff der Platten: rostfreier Stahl
- Werkstoff des Lotmaterials: Kupfer
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-07-70 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen bestens geeignet. Die technischen Eigenschaften wie 70 Platten, ein maximaler Arbeitsdruck von 16 bar und die kompakte Bauform ermöglichen eine zuverlässige und anpassbare Lösung für anspruchsvolle Wärmeübertragungsaufgaben.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028600 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8028600 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705206221 |
| Geeignet für Dämmschale | nein |
| Gewicht | 121,3 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
