Beschreibung

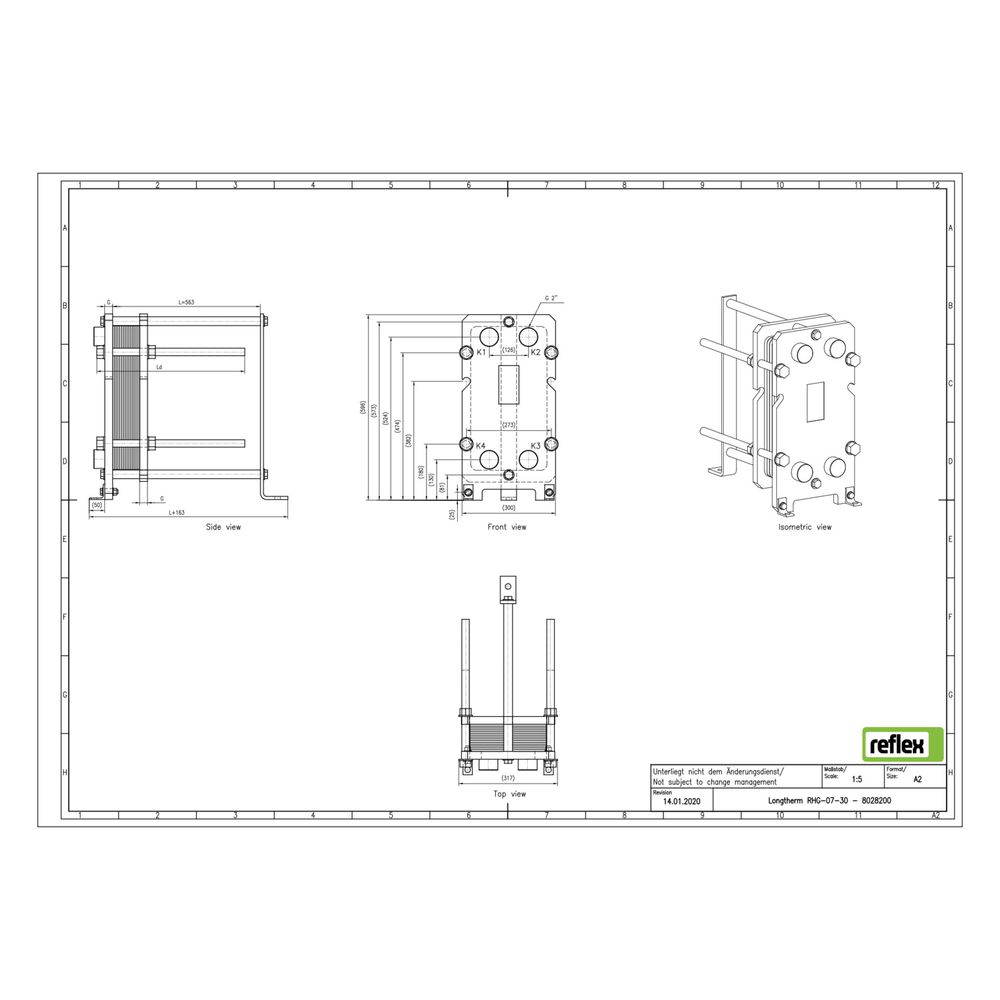

Reflex Longtherm Plattenwärmetauscher RHG-07-30, geschraubt, 30 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-07-30 ist ein geschraubter Wärmetauscher mit 30 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung oder Erweiterung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche technischen Eigenschaften und Zulassungen besitzt der Wärmetauscher?
Der Reflex Longtherm RHG-07-30 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm in der Länge, 596 mm in der Höhe und 563 mm in der Tiefe. Der Wärmetauscher ist nicht vollversiegelt und nicht für eine Dämmschale geeignet. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 596 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Primärer Anschluss: Außengewinde
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-07-30 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Butyl-Dichtungen und der flexiblen, geschraubten Bauweise ist er für industrielle Anwendungen bestens geeignet. Die technischen Eigenschaften wie 30 Platten, ein maximaler Arbeitsdruck von 16 bar und die kompakten Baumaße ermöglichen eine zuverlässige Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028200 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8028200 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705207730 |
| Geeignet für Dämmschale | nein |
| Gewicht | 96,9 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
