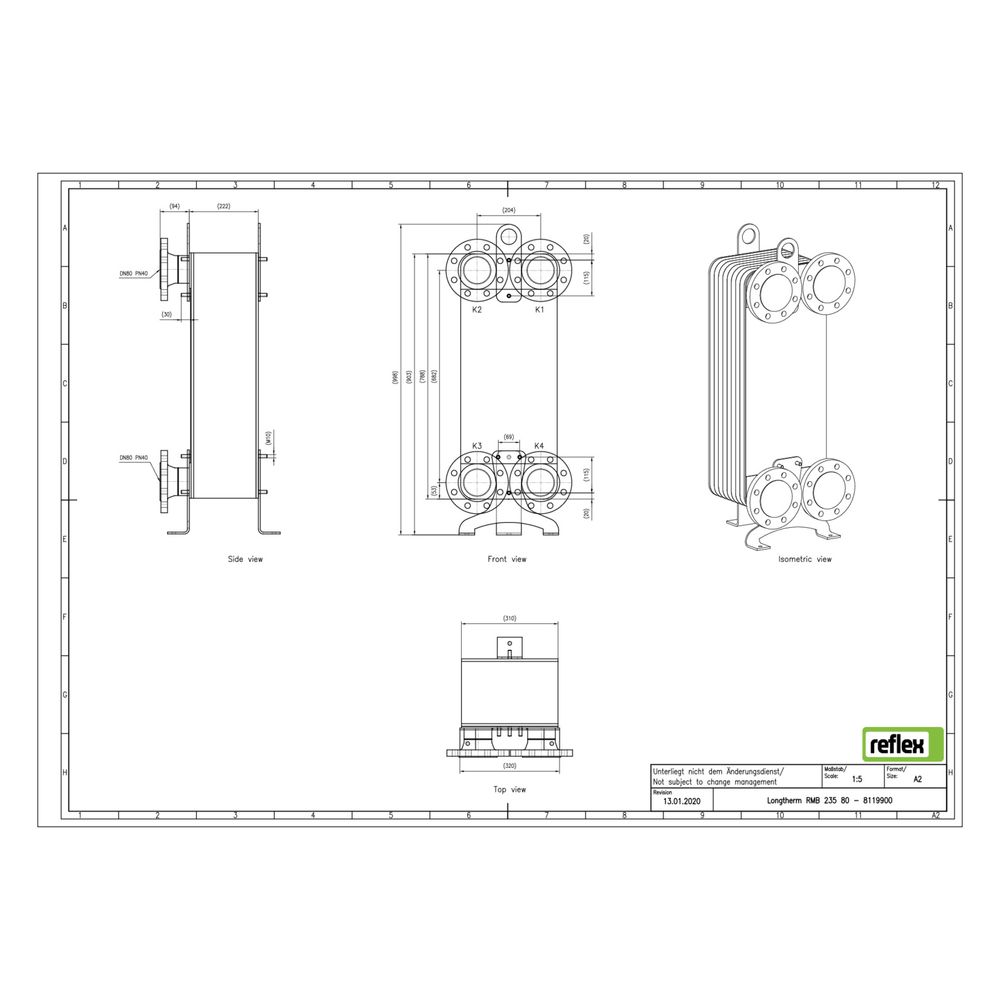

Reflex Longtherm Plattenwärmetauscher RMB-235-80, gelötet, 80 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-80 ist ein gelöteter, eingängiger Wärmetauscher mit 80 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlsysteme, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Dadurch wird eine effiziente Wärmeübertragung zwischen den Medien ermöglicht.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen.
Für welche Anschlussarten ist der Wärmetauscher ausgelegt?
Der RMB-235-80 ist mit DIN-Flanschanschlüssen ausgestattet, passend für den Nenndurchmesser DN 80. Die Anschlüsse sind primär als Außengewinde ausgeführt. Der Wärmetauscher ist nicht mit seitlichen Anschlussmöglichkeiten versehen, jedoch für die Verwendung mit einer Dämmschale geeignet, um Wärmeverluste zu minimieren.
Welche Druck- und Temperaturbereiche sind zulässig?
Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt, obwohl die Serie bis PN 40 ausgelegt ist. Er hält Temperaturen bis zu 230 °C stand. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was die Einhaltung der relevanten Sicherheitsanforderungen bestätigt.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 208 mm
- Mittenabstand Anschlüsse: 204 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-235-80 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion ist er ideal für den Einsatz in industriellen Heiz- und Kühlsystemen geeignet. Die gelötete Verbindung und der Edelstahlwerkstoff ermöglichen eine hohe Stabilität und Zuverlässigkeit im Betrieb.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8119900 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8119900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 208,00 |
| EAN-13 | 4036705205859 |
| Geeignet für Dämmschale | ja |
| Gewicht | 123,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
