Reflex Longtherm Plattenwärmetauscher RLB-235-40, gelötet, 40 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-40 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 40 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich besonders für den Einsatz in Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung bei hohen Anforderungen erfordern. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Es werden zwei Kanalformen unterschieden: der rhc-Kanal mit großer thermisch wirksamer Länge und großem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und kleinem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung.
Welche technischen Eigenschaften zeichnen den Longtherm RLB-235-40 aus?

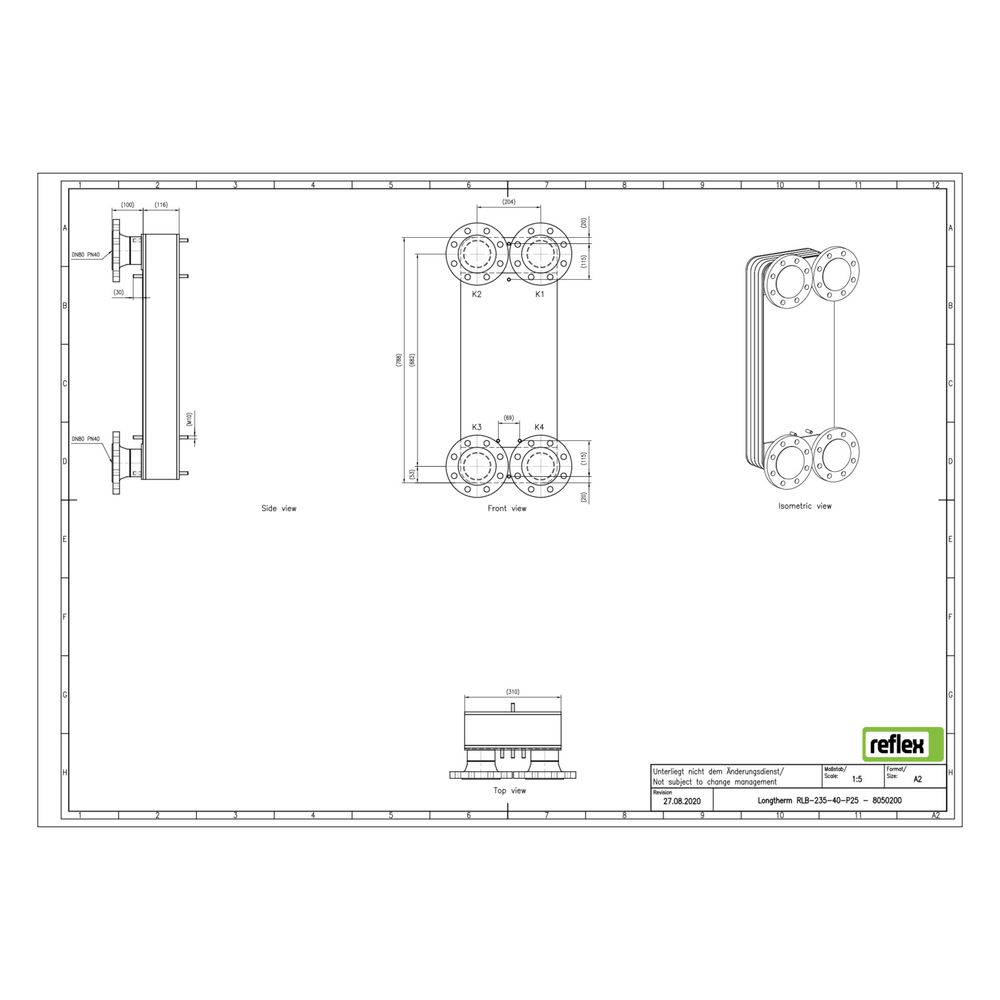

Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 110 mm in der Bautiefe. Die Anschlüsse sind als DIN-Flansch ausgeführt mit einem Mittenabstand von 170 mm. Das Lotmaterial besteht aus Kupfer, das eine sichere Verbindung der Edelstahlplatten herstellt. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen gelten für den Longtherm Plattenwärmetauscher?
Der Reflex Longtherm RLB-235-40 erfüllt die Anforderungen der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und die Einhaltung relevanter Sicherheitsstandards.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 110 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RLB-235-40 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen Kupferlotverbindung ist er für anspruchsvolle Anwendungen geeignet und unterstützt eine zuverlässige Betriebsweise bei bis zu 25 bar und 230 °C.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050200 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8050200 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 110,00 |
| EAN-13 | 4036705219498 |
| Geeignet für Dämmschale | ja |
| Gewicht | 90,6 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
