Reflex Longtherm Plattenwärmetauscher RMB-235-2-140, gelötet, 140 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-140 ist ein gelöteter, zweigängiger Wärmetauscher mit 140 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heiz- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ist zweigängig, was den Durchfluss optimiert.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei unterschiedliche Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Ausführung mit DIN-Flanschanschluss (DN 80) ist speziell für größere Anlagen konzipiert. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Maße und Anschlussdetails sind relevant?

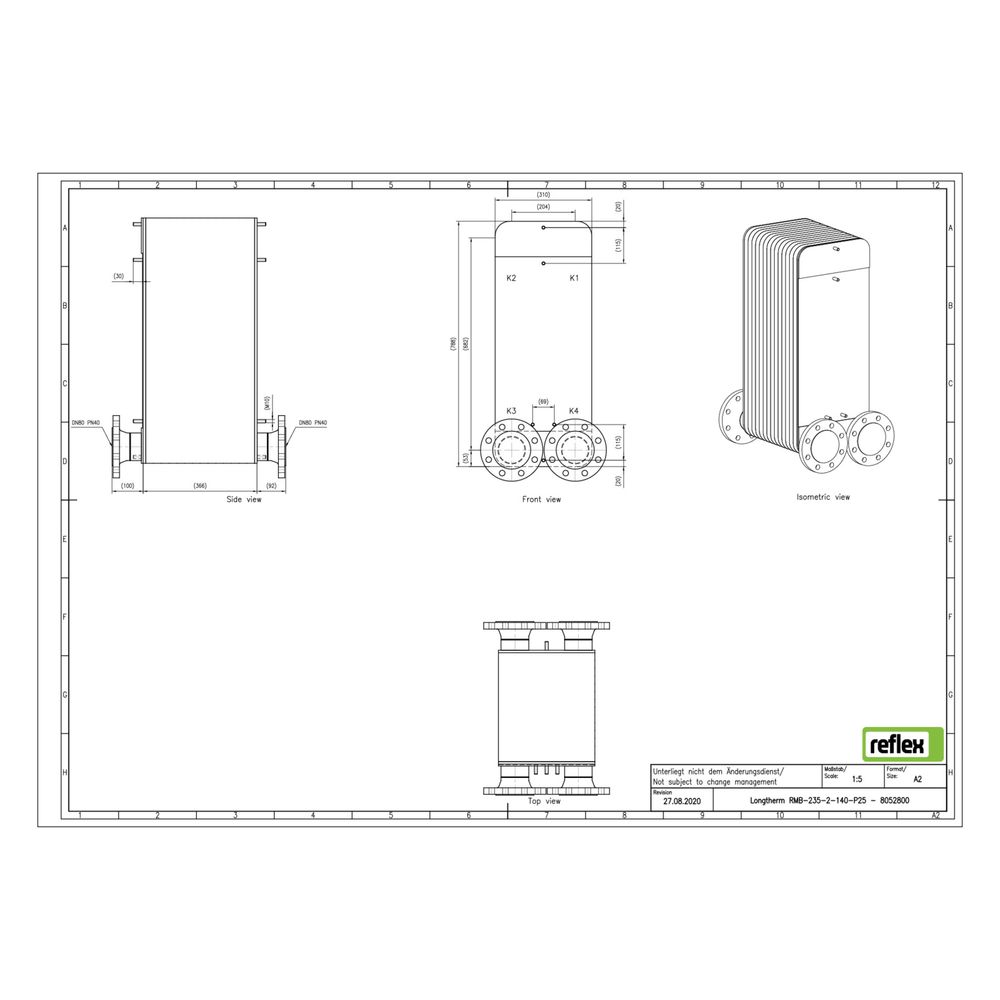

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 355 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, eine seitliche Anschlussmöglichkeit ist nicht vorhanden. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-140 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und die zuverlässige Kupferlot-Verbindung. Mit einer hohen Plattenanzahl und einem Nenndurchmesser von DN 80 ist er für anspruchsvolle Anwendungen mit Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar geeignet. Diese Eigenschaften machen ihn zu einer effizienten Lösung für industrielle Wärmeübertragungsprozesse.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052800 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8052800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705219733 |
| Geeignet für Dämmschale | ja |
| Gewicht | 172,67 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
