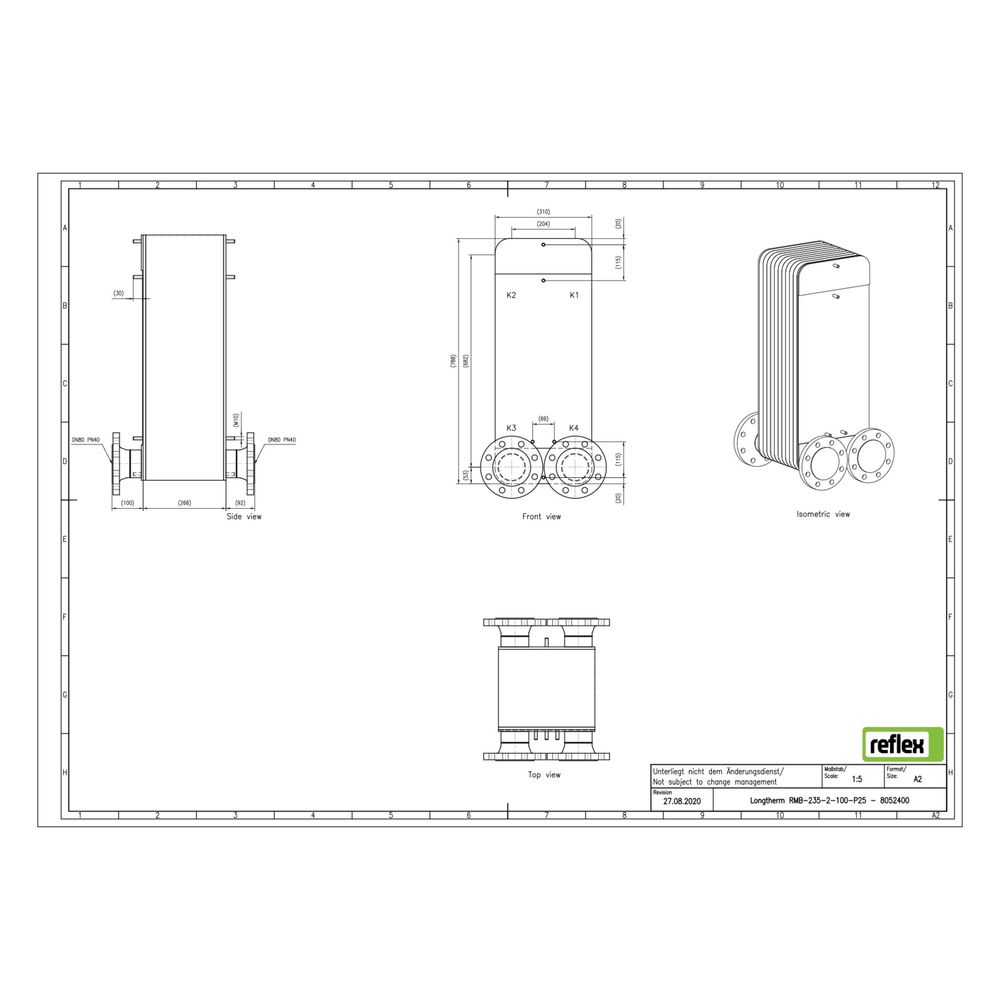

Reflex Longtherm Plattenwärmetauscher RMB-235-2-100, gelötet, 100 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-100 ist ein gelöteter, zweigängiger Wärmetauscher mit 100 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine sichere und dauerhafte Verbindung.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für hohe Stabilität und eine dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der Reflex Longtherm Plattenwärmetauscher ist für maximale Arbeitsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt. Die gelötete Bauweise aus rostfreiem Stahl mit Kupferlot ermöglicht den Einsatz unter hohen thermischen und mechanischen Belastungen. Die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU bestätigt die Eignung für den sicheren Betrieb in Drucksystemen.
Welche Anschlussmöglichkeiten bietet der Plattenwärmetauscher?
Der Wärmetauscher der Größe RMB-235 ist mit DIN-Flanschanschlüssen ausgestattet, die einen Nenndurchmesser von DN 80 aufweisen. Der Mittenabstand der Anschlüsse beträgt 170 mm. Seitliche Anschlussmöglichkeiten sind nicht vorhanden. Die Bauform ist zweigängig, was eine getrennte Führung der beiden Wasserkreisläufe ermöglicht.
Wie sind die Abmessungen und das Material des Wärmetauschers?
Der Plattenwärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 263 mm. Das Material der Platten ist rostfreier Stahl (1.4404), das Lotmaterial besteht aus Kupfer. Das Gerät ist nicht vollversiegelt und wird ohne Dämmschale geliefert, ist jedoch für die Nachrüstung einer Dämmschale geeignet.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff Platten: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 263 mm
- Mittenabstand Anschlüsse: 170 mm
- Anschlussart: DIN-Flansch
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-100 überzeugt durch seine robuste gelötete Bauweise aus rostfreiem Stahl und Kupferlot, die hohe Temperaturen und Drücke bis 25 bar standhält. Mit 100 Platten und einem Nenndurchmesser von DN 80 ist er für vielfältige Wärmeübertragungsanwendungen geeignet und bietet durch seine DIN-Flanschanschlüsse eine sichere Verbindung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052400 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8052400 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 263,00 |
| EAN-13 | 4036705219696 |
| Geeignet für Dämmschale | ja |
| Gewicht | 139,83 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
