Reflex Longtherm Plattenwärmetauscher RLB-60-90, gelötet, 90 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher vorhanden und welche Bedeutung haben sie?
Der Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Reflex Longtherm RLB-60-90 ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, sodass der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Welche Anschlussarten und Maße sind beim RLB-60-90 vorhanden?

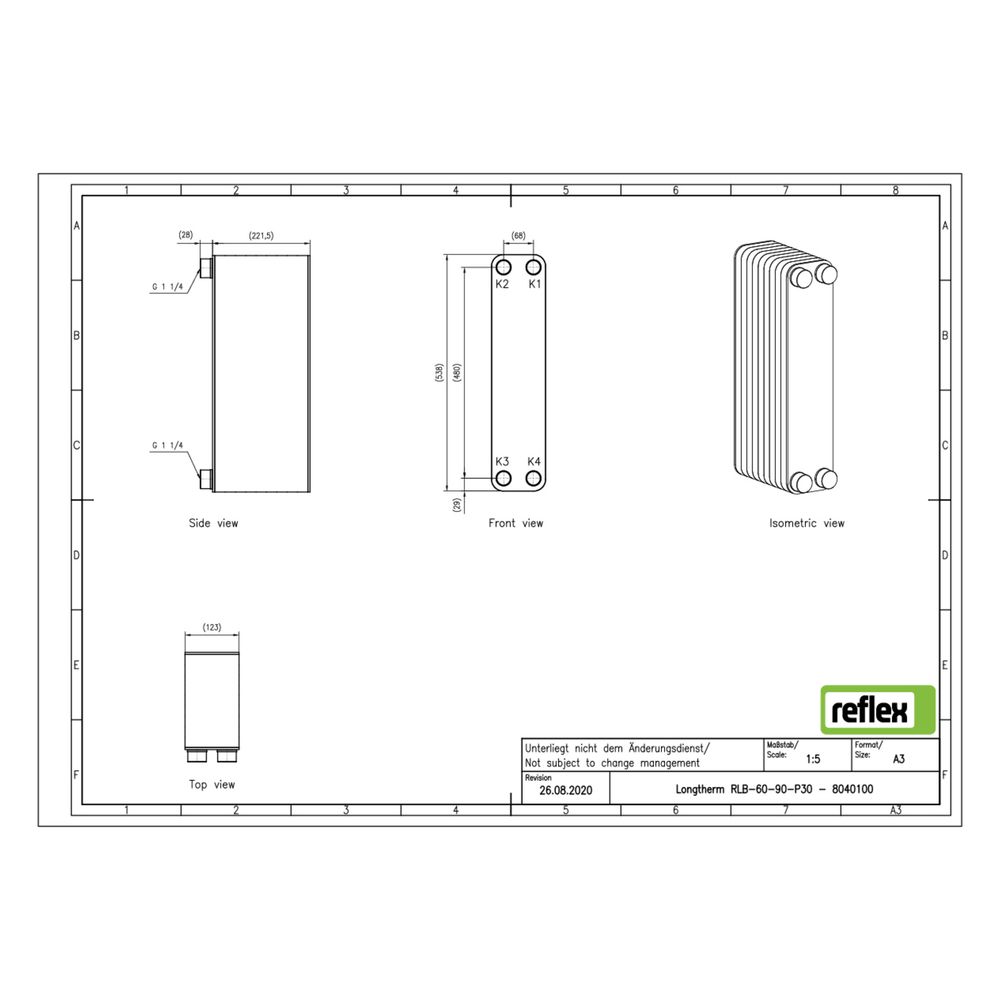

Der Wärmetauscher ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 222 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde 1 1/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 222 mm
- Mittenabstand Anschlüsse: 68 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-90 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher bewältigen. Mit 90 Platten und einem 1 1/4 Zoll Außengewindeanschluss bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8040100 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8040100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 222,00 |
| EAN-13 | 4036705218484 |
| Geeignet für Dämmschale | ja |
| Gewicht | 27,29 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
