Reflex Longtherm Plattenwärmetauscher RHB-60-20, gelötet, 20 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-20 ist ein gelöteter, eingängiger Wärmetauscher mit 20 Edelstahlplatten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm). Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumverlöten miteinander verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und stellt die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar sicher. Die Verwendung von rostfreiem Edelstahl (1.4404) und Kupferlot ermöglicht Korrosionsbeständigkeit und Langlebigkeit des Geräts.
Welche Anschlussarten und Maße sind verfügbar?

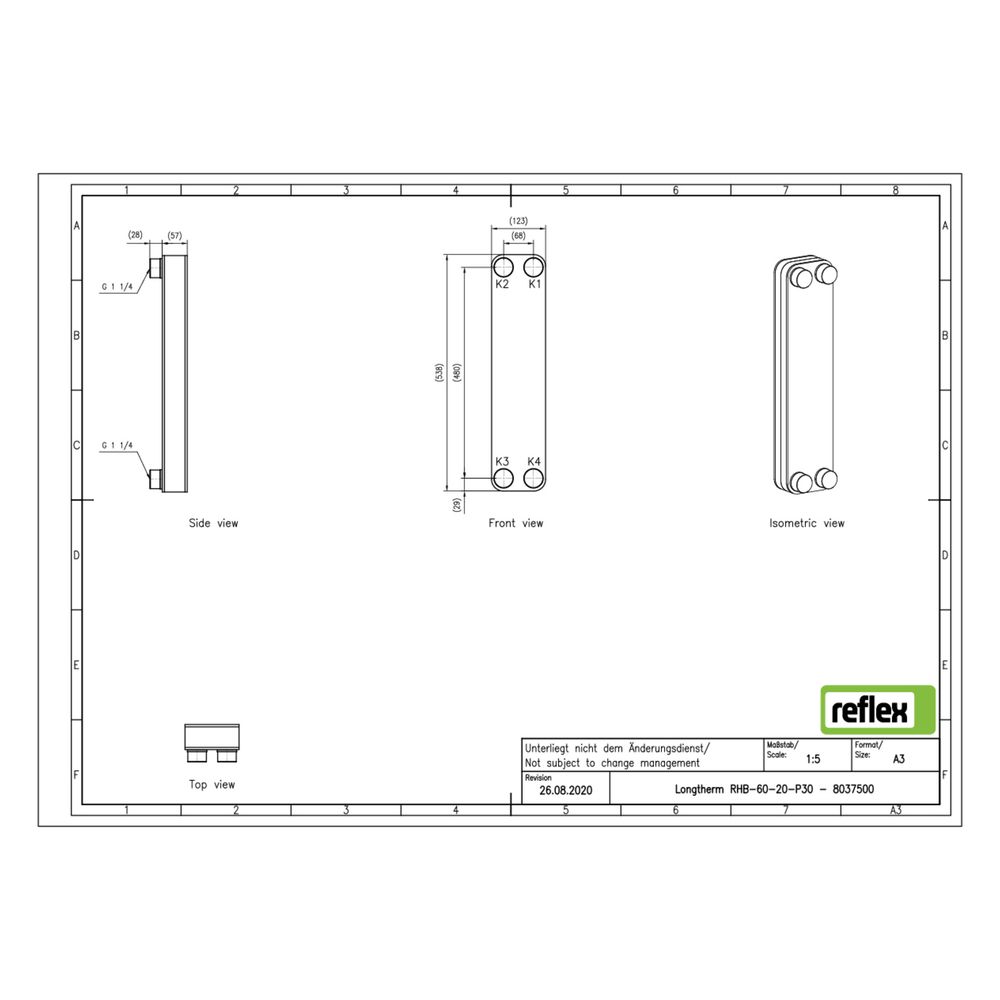

Der Reflex Longtherm RHB-60-20 verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm) und einen Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 56 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Durchfluss in den beiden Wasserkreisläufen.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 56 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-60-20 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der hochwertigen Verarbeitung aus Edelstahl und Kupferlot ist er für anspruchsvolle Anwendungen geeignet und unterstützt eine zuverlässige und langlebige Funktionalität.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8037500 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8037500 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 56,00 |
| EAN-13 | 4036705218224 |
| Geeignet für Dämmschale | ja |
| Gewicht | 7,4 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
