Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-2-170, gelötet, 170 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-170 ist ein gelöteter, zweigängiger Wärmetauscher mit 170 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm RHB-110-2-170 aus?

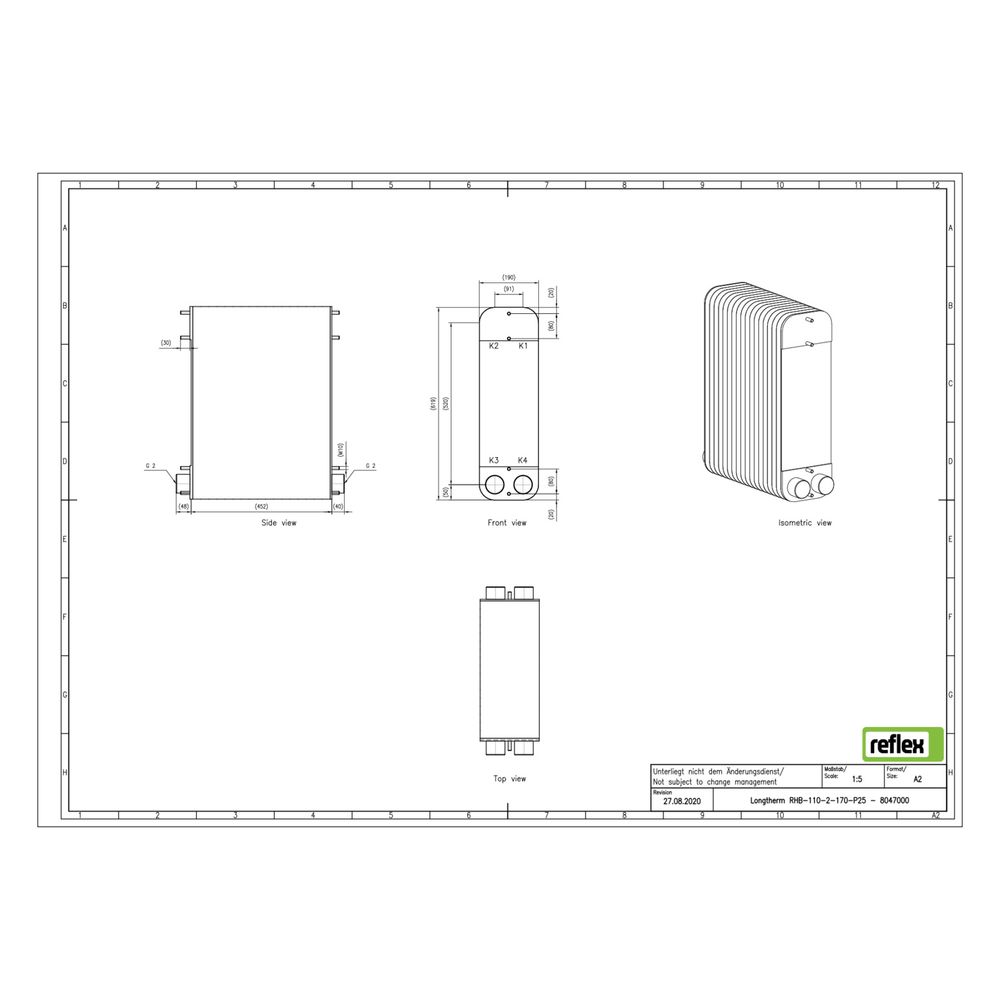

Der Plattenwärmetauscher ist für einen maximalen Betriebsdruck von 25 bar ausgelegt und kann Temperaturen bis 230 °C standhalten. Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 452 mm. Der Nenndurchmesser des primären Anschlusses beträgt 2 Zoll (50 mm). Der Mittenabstand der Anschlüsse liegt bei 91 mm. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, besitzt jedoch keine integrierte Dämmschale. Seitliche Anschlussmöglichkeiten sind nicht vorhanden.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm RHB-110-2-170 ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und trägt ein CE-Kennzeichen. Dies bestätigt die Einhaltung der relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in druckbeaufschlagten Anlagen.
Technische Daten
- Anzahl der Platten: 170
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 452 mm
- Baulänge: 191 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 91 mm
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Anschlussart: Außengewinde G 2"
- Dämmschale: nicht integriert, geeignet für Dämmschale
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-170 bietet eine robuste und langlebige Lösung für die effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion erfüllt er anspruchsvolle Anforderungen. Die 170 Edelstahlplatten und der 2-Zoll-Anschluss ermöglichen eine zuverlässige Leistung in vielfältigen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8047000 |
| Hersteller | Reflex |
| Anzahl der Platten | 170,00 |
| Artikelnummer | REFLEX-8047000 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 452,00 |
| EAN-13 | 4036705219177 |
| Geeignet für Dämmschale | ja |
| Gewicht | 85,77 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
