Reflex Longtherm Plattenwärmetauscher RLB-60-2-30, gelötet, 30 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-30 ist ein gelöteter, zweigängiger Wärmetauscher mit 30 Edelstahlplatten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll. Er ist ausgelegt für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und für anspruchsvolle Anwendungen geeignet.
Welche Anschlussarten und Maße sind verfügbar?

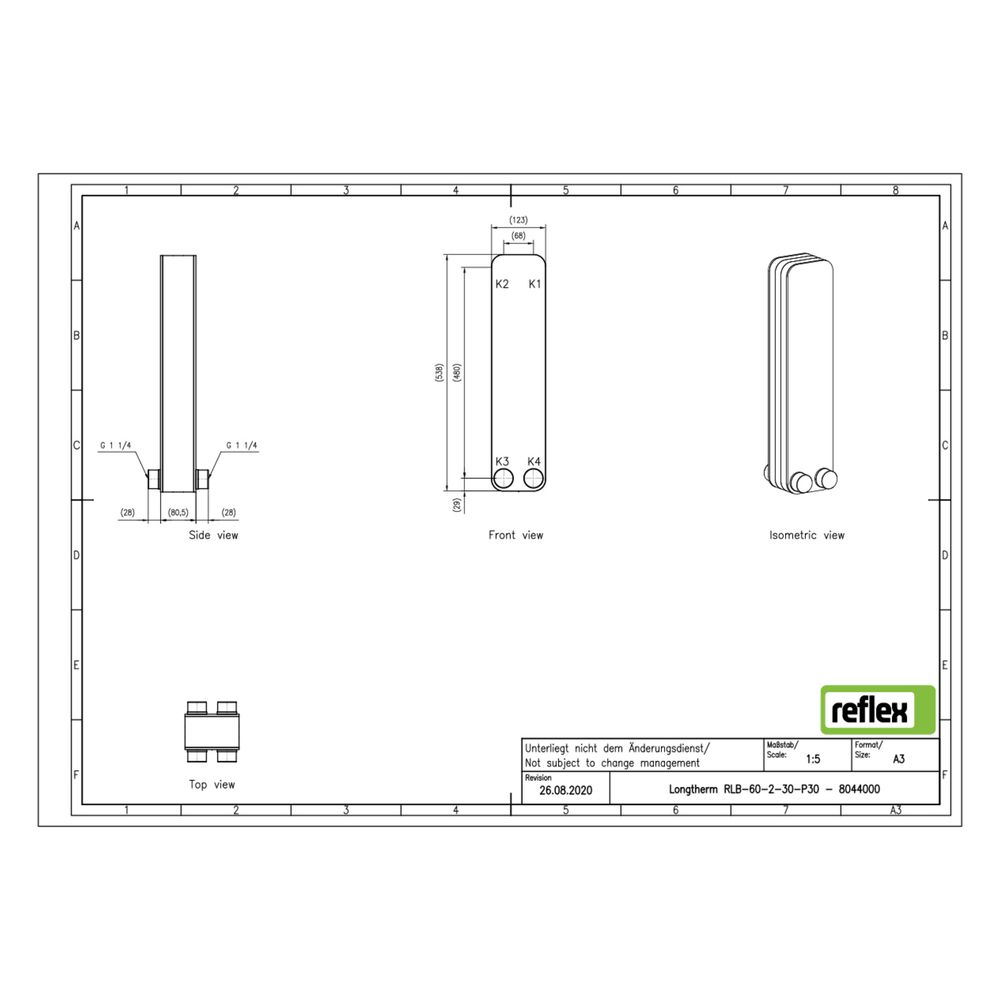

Der Reflex Longtherm RLB-60-2-30 verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 80 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die zwei Strömungsräume unterscheiden sich durch die Kanalformen: rhc-Kanäle bieten eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während rlc-Kanäle eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweisen. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Betrieb.
Technische Daten
- Anzahl der Platten: 30
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 80 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-30 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke ermöglichen. Mit 30 Platten und einem Außengewindeanschluss 1 1/4 Zoll bietet er eine effiziente Wärmeübertragung für vielfältige Heizungs- und Kühlanwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044000 |
| Hersteller | Reflex |
| Anzahl der Platten | 30,00 |
| Artikelnummer | REFLEX-8044000 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 80,00 |
| EAN-13 | 4036705218873 |
| Geeignet für Dämmschale | ja |
| Gewicht | 9,6 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
