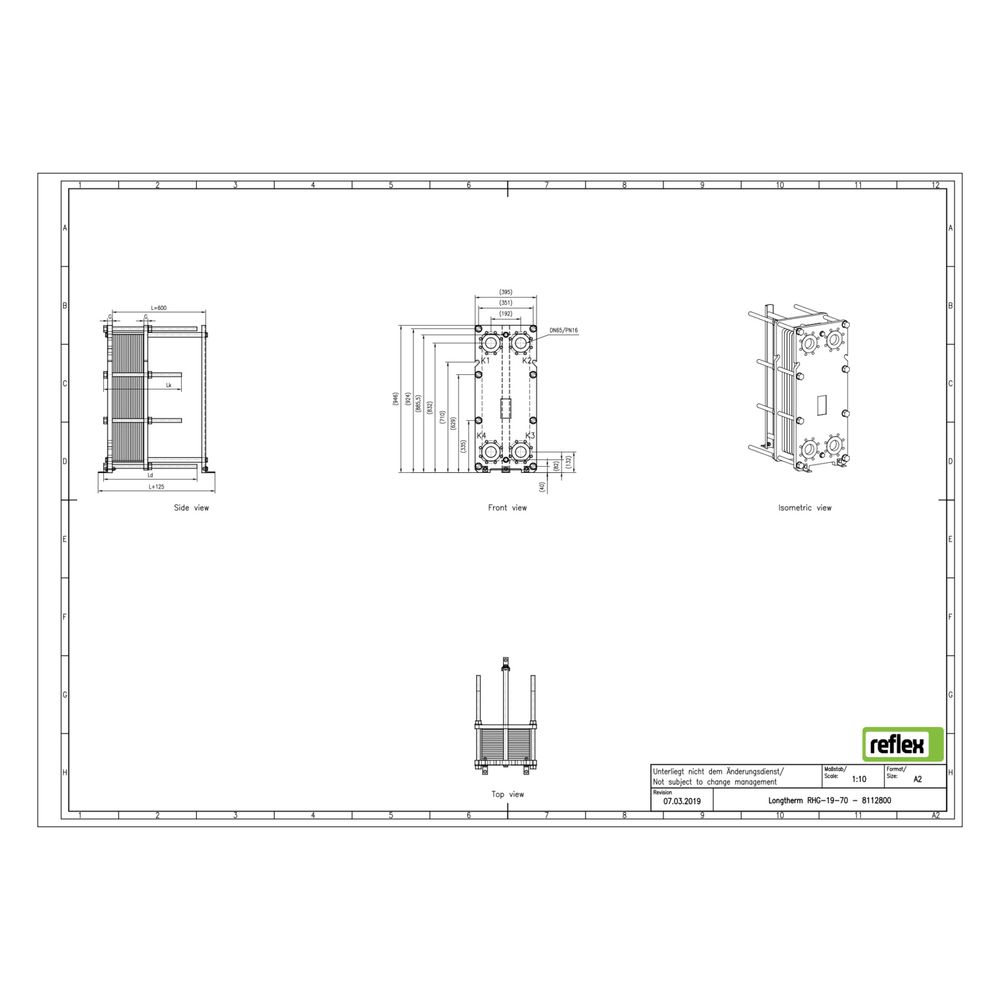

Reflex Longtherm Plattenwärmetauscher RHG-19-70, geschraubt, 70 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-70 ist ein geschraubter Wärmetauscher mit 70 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden, was ihn flexibel für verschiedene industrielle und gewerbliche Einsatzbereiche macht.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung erleichtert und eine Erweiterung durch weitere Plattenpakete erlaubt. Dies macht den Longtherm besonders wartungsfreundlich und anpassbar an wechselnde Anforderungen.
Für welche Betriebsbedingungen ist der Longtherm geeignet?
Der Plattenwärmetauscher ist für sehr hohe Leistungsbereiche über 1 MW und sehr geringe Temperaturspreizungen ausgelegt. Er ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser primär von DN 60. Die seitliche Anschlussmöglichkeit ist nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt.
Welche Kanäle sind im Wärmetauscher integriert und welche Funktion haben sie?
Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den Durchfluss in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 70
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 758 mm
- Werkstoff: rostfreier Stahl
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 60
- Maximaler Arbeitsdruck: 16 bar
- Mittenabstand Anschlüsse: 192 mm
- Dichtungen: NBR-Butyl (klebefrei)
Der Reflex Longtherm Plattenwärmetauscher RHG-19-70 überzeugt durch seine robuste Edelstahlkonstruktion, die hohe Leistung von über 1 MW und die flexible, geschraubte Bauweise. Diese Eigenschaften machen ihn zu einer effizienten Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Industrie und Gewerbe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112800 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8112800 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 758,00 |
| EAN-13 | 4036705179402 |
| Geeignet für Dämmschale | nein |
| Gewicht | 319 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
