Beschreibung

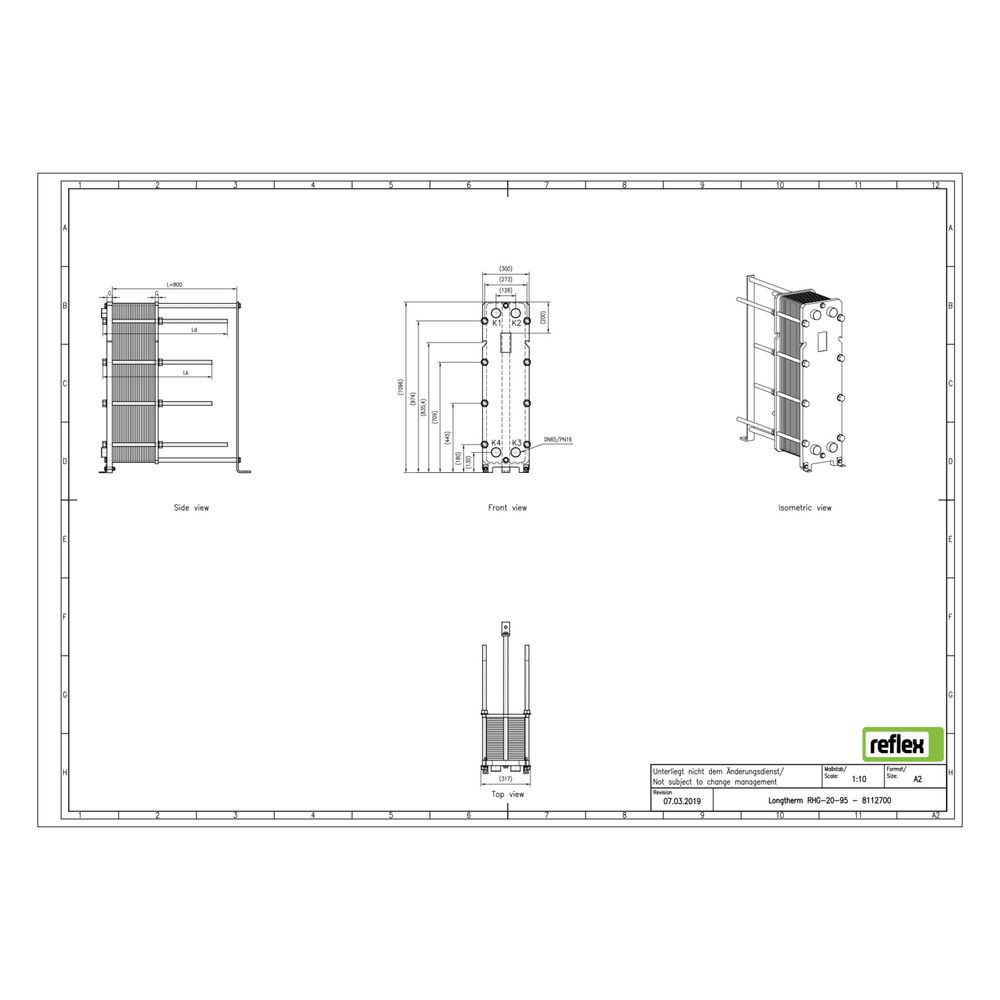

Reflex Longtherm Plattenwärmetauscher RHG-20-95, geschraubt, 95 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-20-95 ist ein geschraubter Wärmetauscher mit 95 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner modularen Bauweise ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind eingeprägte Kanäle, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine einfache Zerlegung für Reinigung und Erweiterung.
Welche Strömungskanäle und deren Eigenschaften sind vorhanden?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Reflex Longtherm RHG-20-95 ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die kompakte Bauweise mit einer Baulänge von 300 mm, einer Bauhöhe von 1096 mm und einer Bautiefe von 963 mm ermöglicht den Einsatz in verschiedenen Anlagenkonfigurationen.
Technische Daten
- Anzahl der Platten: 95
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 1096 mm
- Bautiefe: 963 mm
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-20-95 bietet eine effiziente und flexible Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner robusten Edelstahlkonstruktion, der hohen Plattenanzahl und der Möglichkeit zur einfachen Reinigung und Erweiterung ist er für industrielle Anwendungen mit hohen Leistungsanforderungen geeignet. Die technischen Eigenschaften wie der maximale Arbeitsdruck von 16 bar und die präzise Auslegung der Strömungskanäle ermöglichen eine zuverlässige Funktion und lange Lebensdauer.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8112700 |
| Hersteller | Reflex |
| Anzahl der Platten | 95,00 |
| Artikelnummer | REFLEX-8112700 |
| Bauhöhe | 1096,00 |
| Baulänge | 300,00 |
| Bautiefe | 963,00 |
| EAN-13 | 4036705179396 |
| Geeignet für Dämmschale | nein |
| Gewicht | 273 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
