Reflex Longtherm Plattenwärmetauscher RHB-60-2-90, gelötet, 90 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-90 ist ein gelöteter, zweigängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 90 Platten und einem Außengewindeanschluss von 1 1/4 Zoll. Er ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die durch ein spezielles Vakuum-Lötverfahren mit Kupferlot dauerhaft verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für hohe thermische Effizienz und Stabilität bei hohen Temperaturen und Drücken.

Welche Kanaltypen sind im Wärmetauscher integriert?

Es sind zwei Kanalformen vorhanden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.

Für welche Betriebsbedingungen ist der Longtherm RHB-60-2-90 geeignet?

Der Plattenwärmetauscher hält Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar stand. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung mit Außengewindeanschluss erleichtert die Integration in bestehende Anlagen.

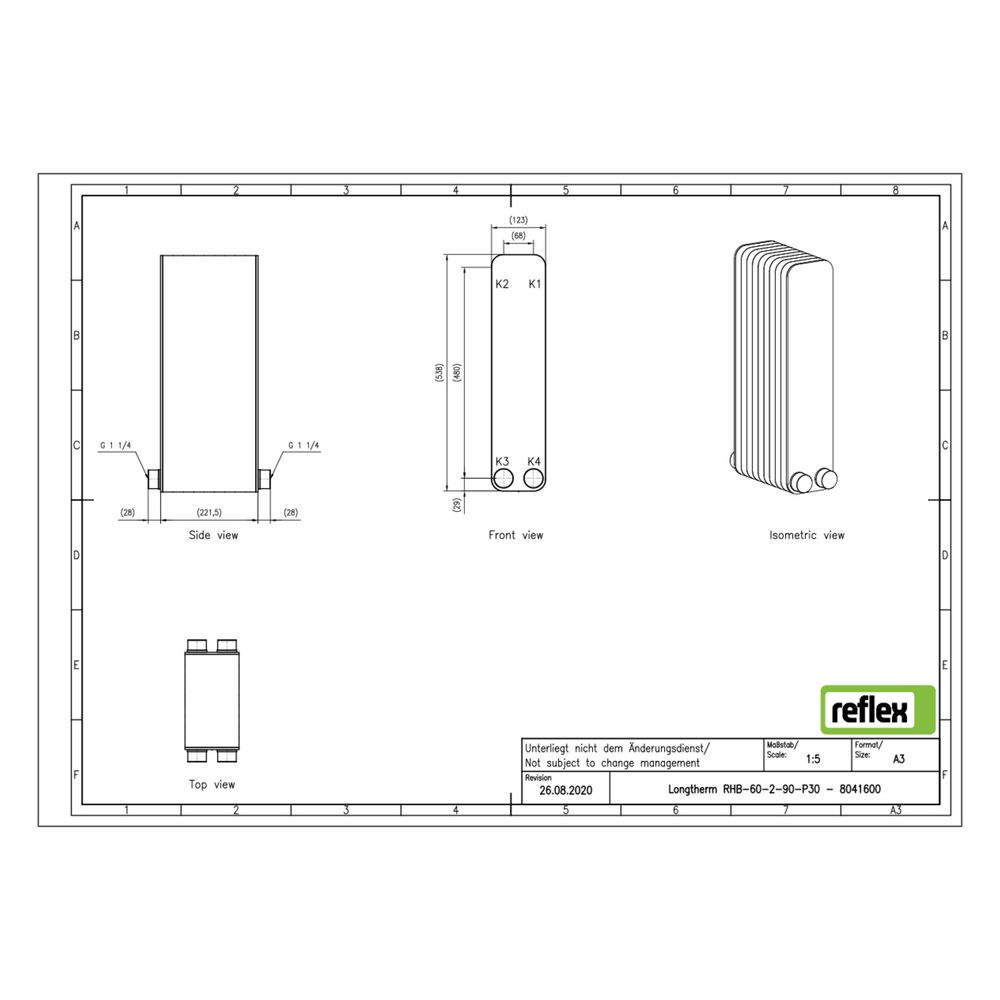

Wie sind die Abmessungen und Anschlüsse des Wärmetauschers?

Der Wärmetauscher hat eine Baulänge von 123 mm, eine Bauhöhe von 538 mm und eine Bautiefe von 222 mm. Die Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) ausgeführt. Der Mittenabstand der Anschlüsse beträgt 68 mm. Das Gerät ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Technische Daten

• Anzahl der Platten: 90
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Bauhöhe: 538 mm
• Bautiefe: 222 mm
• Baulänge: 123 mm
• Nenndurchmesser primär: 1 1/4 Zoll (32 mm)
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Mittenabstand Anschlüsse: 68 mm
• Anschlussart: Außengewinde

Der Reflex Longtherm Plattenwärmetauscher RHB-60-2-90 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in anspruchsvollen Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der langlebigen gelöteten Konstruktion erfüllt er die Anforderungen moderner Haustechnik zuverlässig.
