Reflex Longtherm Plattenwärmetauscher RLB-60-20, gelötet, 20 Platten, eingängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RLB-60-20 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (Werkstoff 1.4404) mit 20 Platten und einem Außengewindeanschluss G 1 1/4" (32 mm). Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar ausgelegt. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.

Wie ist der Aufbau des Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.

Welche Vorteile bietet das Lötverfahren?

Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten. Die gelötete Ausführung ist besonders robust und langlebig.

Welche Anschlussarten und Maße sind verfügbar?

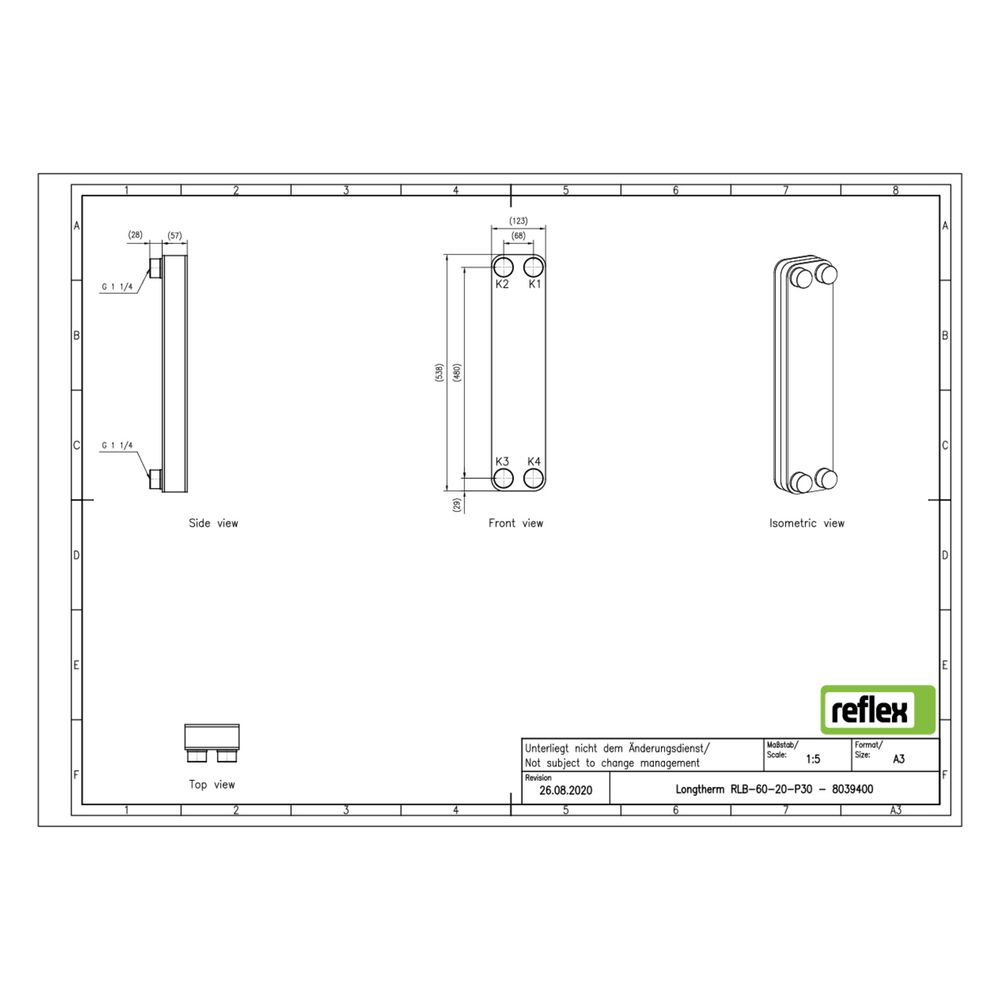

Der Longtherm RLB-60-20 verfügt über einen primären Anschluss mit Außengewinde G 1 1/4" (32 mm Nenndurchmesser). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 56 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.

Wie funktioniert die Strömung im Plattenwärmetauscher?

Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume. Der rhc-Kanal bietet eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweist. Diese Kanalformen optimieren die Wärmeübertragung und den hydraulischen Widerstand im System.

Technische Daten

• Anzahl der Platten: 20
• Werkstoff: Edelstahl 1.4404
• Lotmaterial: Kupfer
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C
• Primärer Anschluss: Außengewinde G 1 1/4" (32 mm)
• Baulänge: 123 mm
• Bauhöhe: 538 mm
• Bautiefe: 56 mm
• Mittenabstand Anschlüsse: 68 mm
• Dämmschale: geeignet, nicht enthalten

Der Reflex Longtherm Plattenwärmetauscher RLB-60-20 überzeugt durch seine robuste gelötete Bauweise aus Edelstahl und Kupferlot, die hohe Temperaturen und Drücke ermöglicht. Mit 20 Platten und einem Außengewindeanschluss G 1 1/4" bietet er eine effiziente Wärmeübertragung für Heizungs- und Kühlkreisläufe bei kompakter Bauform.
