Reflex Longtherm Plattenwärmetauscher RMB-31-140, gelötet, 140 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-31-140 ist ein gelöteter, eingängiger Wärmetauscher mit 140 Edelstahlplatten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Die Strömungsräume werden durch zwei unterschiedliche Kanalformen unterschieden: rhc-Kanäle bieten eine große thermisch wirksame Länge mit höherem Durchflusswiderstand, während rlc-Kanäle eine kleinere thermisch wirksame Länge mit geringerem Durchflusswiderstand aufweisen. Diese Gestaltung optimiert den Wärmeaustausch und die hydraulischen Eigenschaften des Wärmetauschers.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und die Kupferlotverbindung sorgen für eine hohe Belastbarkeit unter anspruchsvollen Betriebsbedingungen.
Welche Anschluss- und Abmessungsmerkmale hat das Modell RMB-31-140?

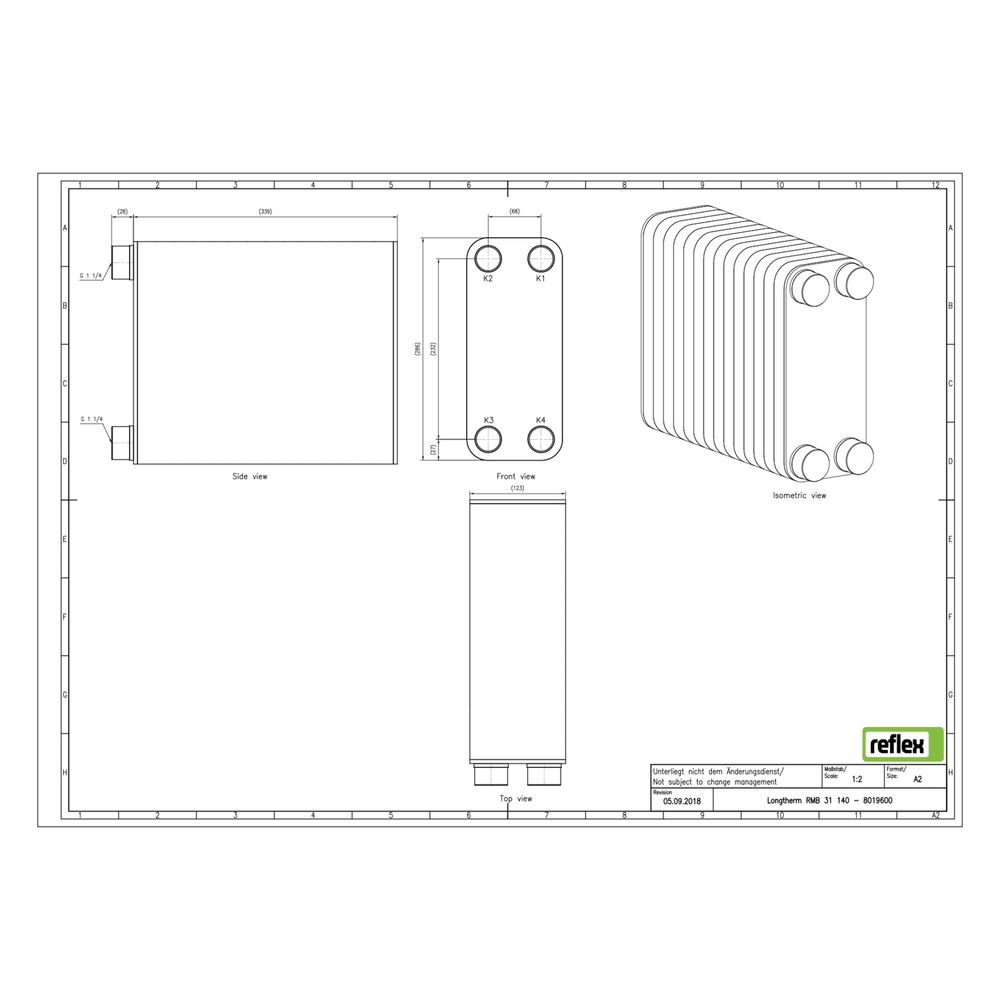

Das Modell verfügt über einen primären Anschluss mit Außengewinde 1 1/4 Zoll (32 mm) und einen Mittenabstand der Anschlüsse von 68 mm. Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 339 mm. Der Wärmetauscher ist nicht vollversiegelt und besitzt keine seitliche Anschlussmöglichkeit. Er ist geeignet für die Verwendung mit einer Dämmschale, die jedoch nicht im Lieferumfang enthalten ist.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 339 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-31-140 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl, die hohe Anzahl an Platten und die gelötete Verbindung mit Kupferlot. Mit einer Leistung für Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8019600 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8019600 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 339,00 |
| EAN-13 | 4036705178498 |
| Geeignet für Dämmschale | ja |
| Gewicht | 22,77 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
