Reflex Flanschheizkörper Storatherm EFHR 16,0
Der Reflex Flanschheizkörper Storatherm EFHR 16,0 ist ein elektrisches Zusatzheizgerät, das speziell für die Nachrüstung in Storatherm Heat H.../R und HF.../R Heizwasserpufferspeichern sowie Storatherm Aqua Speicher-Wassererwärmern entwickelt wurde. Mit einer maximalen Betriebstemperatur von 110 °C und drei umschaltbaren Leistungsstufen eignet sich der Heizkörper für den Dauerbetrieb bei einer Wasserhärte von bis zu 14 °dH. Die Montage erfolgt über die Besichtigungsöffnung des Speichers, der elektrische Anschluss ist bauseits vorzunehmen.
Wie funktioniert der Reflex Flanschheizkörper EFHR 16,0?
Der EFHR 16,0 arbeitet als elektrisches Zusatzheizgerät, das über einen integrierten Temperaturregler eine Sollwert-Einstellung bis 85 °C ermöglicht. Ein Sicherheitstemperaturbegrenzer schaltet bei 110 °C ab, um Überhitzung zu vermeiden. Die drei Leistungsstufen von 16,0 kW, 11,0 kW und 8,0 kW sind umklemmbar, sodass die Heizleistung flexibel an den Bedarf angepasst werden kann. Der Anschlussklemmkasten ist integriert, der elektrische Anschluss erfolgt jedoch durch den Installateur vor Ort.
Für welche Speicher ist der EFHR 16,0 geeignet?
Der Flanschheizkörper ist für die elektrische Zusatzbeheizung von Storatherm Heat H.../R und HF.../R Heizwasserpufferspeichern sowie Storatherm Aqua Speicher-Wassererwärmern konzipiert. Die Einbaumöglichkeit erfolgt über die vorhandene Besichtigungsöffnung, wodurch eine einfache Nachrüstung ohne größere Umbauten möglich ist.
Welche technischen Merkmale zeichnen den Heizkörper aus?

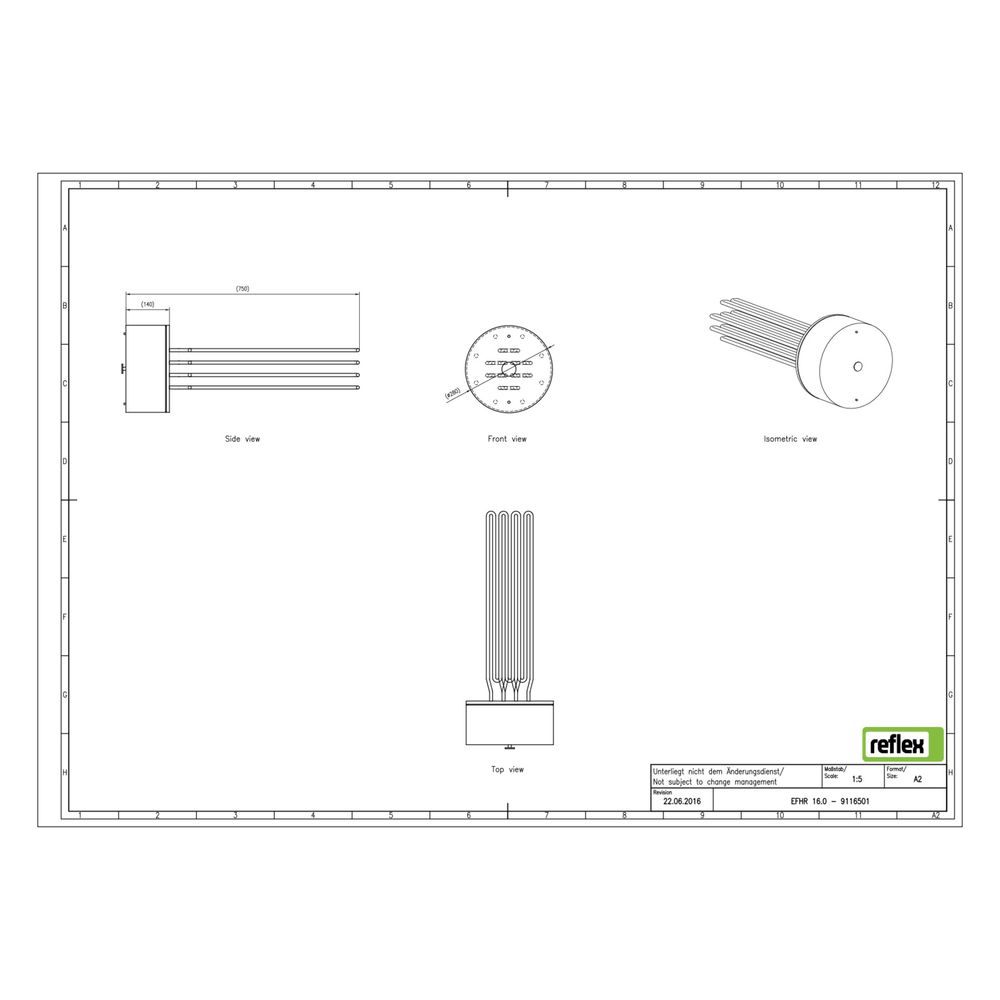

Der Heizkörper verfügt über einen Flanschdurchmesser von 280 mm, eine Einbaulänge von 610 mm sowie eine maximale Höhe von 140 mm und eine Breite von 225 mm. Das Heizelement besteht aus Edelstahl, was eine hohe Beständigkeit gegenüber Korrosion sicherstellt. Das Gewicht beträgt 10,5 kg. Die Temperatur lässt sich stufenlos bis 110 °C einstellen, wobei der Temperaturregler auf maximal 85 °C Sollwert begrenzt ist.
Technische Daten
- Leistungsstufen: 16,0 kW / 11,0 kW / 8,0 kW
- Maximale Betriebstemperatur: 110 °C
- Temperaturregler Sollwert: bis 85 °C
- Flanschdurchmesser: 280 mm
- Einbaulänge: 610 mm
- Maximale Höhe: 140 mm
- Breite: 225 mm
- Gewicht: 10,5 kg
- Anschluss: 400 V / 50 Hz
- Werkstoff Heizelement: Edelstahl
- Maximale Wasserhärte: 14 °dH
Der Reflex Flanschheizkörper Storatherm EFHR 16,0 bietet eine flexible und leistungsstarke Lösung zur elektrischen Zusatzbeheizung von Storatherm Pufferspeichern und Wassererwärmern. Mit einer maximalen Leistung von 16 kW, einem robusten Edelstahl-Heizelement und integrierten Sicherheitsfunktionen ist er für den Dauerbetrieb bei moderater Wasserhärte ausgelegt und unterstützt eine zuverlässige Temperierung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Zubehör |
| Hersteller-Produktgruppe | Storatherm Zubehör |
| Hersteller-Artikelnummer | 9116501 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9116501 |
| EAN-13 | 4036705070495 |
| Eintauchtiefe | 610,00 |
| Flanschdurchmesser | 280,00 |
| Gewicht | 10,5 kg |
| Temperatureinstellung | 0,00 - 110,00 |
| Werkstoff des Heizelements | Edelstahl |
| WEEE-Nr. | 30666633 |
