Beschreibung

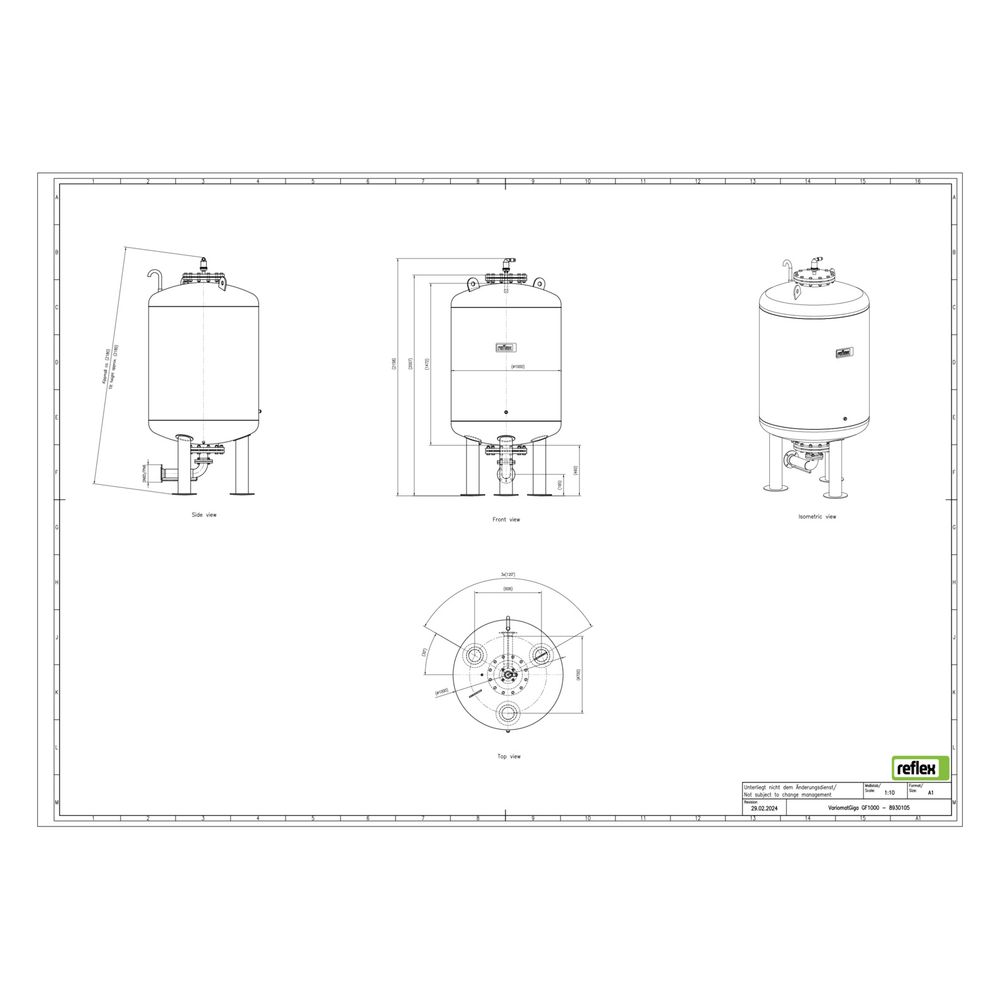

Reflex Variomat Giga GF 1000 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran, Grau
Der Reflex Variomat Giga GF 1000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern, das für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen konzipiert ist. Es gehört zur Variomat Giga Serie und ist grau kunststoffbeschichtet. Das Gefäß ist drucklos und gegenüber der Atmosphäre geschlossen, wodurch eine sichere Trennung von Luft- und Wasserraum ermöglicht wird.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß steht auf einer stabilen Fußkonstruktion mit drei Rohrfüßen und verfügt über eine austauschbare Vollmembran nach DIN EN 13831. Die Außenbeschichtung aus Kunststoff schützt vor Korrosion. Das Gefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Es ist drucklos und gegenüber der Atmosphäre geschlossen.
Welche Funktionen und Besonderheiten bietet das Variomat Giga GF 1000?
Das Ausdehnungsgefäß ist Teil der pumpengesteuerten Variomat Giga Druckhaltestationen für Heiz- und Kühlwassersysteme. Die Membran trennt den Luft- vom Wasserraum, um das Eindringen von Luftsauerstoff in das Ausdehnungswasser zu verhindern. Eine Peilrohrentgasung mit Wiedereintrittssperre sorgt für eine effektive Entgasung. Ein zusätzliches Magnetventil ermöglicht die Mindestdrucksicherung. Folgegefäße der GF-Serie sind ohne Messumformer für die Niveaumessung ausgeführt.
Für welche Einsatzbereiche ist das Variomat Giga GF 1000 geeignet?
Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von PN 6 und eine maximale Mediumtemperatur von 70 °C ausgelegt. Es eignet sich für Heiz- und Kühlwassersysteme mit pumpengesteuerter Druckhaltung und kann in Sonderanlagen mit höheren Anforderungen eingesetzt werden, wobei Sondergrößen bis 20.000 Liter auf Anfrage erhältlich sind.
Technische Daten
- Nennvolumen: 1000 l
- Bauhöhe: 2158 mm
- Durchmesser: 1000 mm
- Druckstufe: PN 6
- Maximale Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Außenbeschichtung: Kunststoff
- Aufstellung: stehend mit Fußkonstruktion auf drei Rohrfüßen
Das Reflex Variomat Giga GF 1000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Die robuste Bauweise, Normkonformität und funktionalen Details wie die austauschbare Membran und die Peilrohrentgasung ermöglichen eine sichere und effiziente Betriebsweise bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8930105 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8930105 |
| Bauhöhe | 2158,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705114052 |
| Gewicht | 330 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
