Reflex Variomat VS 2-1/75 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat VS 2-1/75 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in Heiz- und Kühlsystemen. Die Kombination aus Hydraulik- und Steuerungsmodul Control Touch ermöglicht eine präzise Druckhaltung, automatische Entgasung und kontrollierte Nachspeisung in geschlossenen Kreisläufen. Das Gerät ist für Volumina von 200 bis 5.000 Litern ausgelegt, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich. Es eignet sich besonders für lärmsensible Bereiche und erfüllt die Anforderungen der DIN EN 12828 sowie der VDI 4708.

Wie funktioniert die Druckhaltung mit der Variomat VS 2-1/75?

Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe, die in Verbindung mit einem robusten, schmutzunempfindlichen Motorkugelhahn und einem vorgeschalteten Schmutzfänger als Überströmeinrichtung arbeitet. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Variomat Grund- oder Folgegefäßes. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert. Alle druckseitigen Anschlüsse sind mit gesicherten Absperrkugelhähnen ausgestattet, die auf einer drehbaren Grundplatte montiert sind, um eine flexible Anordnung der Hydraulik zu ermöglichen.

Welche Steuerungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Einheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Überwachung und Betriebsdokumentation. Sie bietet eine klare grafische und textliche Darstellung von Systemdruck, Gefäßfüllniveau sowie Betriebs- und Störmeldungen. Die Steuerung ist vollautomatisch und frei parametrierbar, inklusive Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie Signalisierung des aktiven Betriebsmodus. Die Pumpenüberwachung und Druckhaltung arbeiten mit einer Genauigkeit von plus/minus 0,2 bar.

Welche Kommunikations- und Schnittstellenmöglichkeiten sind vorhanden?

Die Steuereinheit ist mit zwei RS485-Schnittstellen für Daten- und Kommunikationszwecke sowie einer seriellen TTL-Schnittstelle mit zwei Anschlussklemmen für IO-Platinen ausgestattet. Ein potenzialfreier Ausgang ermöglicht die Weiterleitung von Sammelmeldungen. Zusätzlich stehen zwei galvanisch getrennte analoge Ausgänge, beispielsweise für die Systemdruckauswertung, sowie ein Eingang zur Auswertung von Kontaktwasserzählern zur Verfügung. Ein Steckplatz für ein Kompakt-Busmodul oder eine SD-Karte ermöglicht Datenauslesung und Softwareaktualisierung.

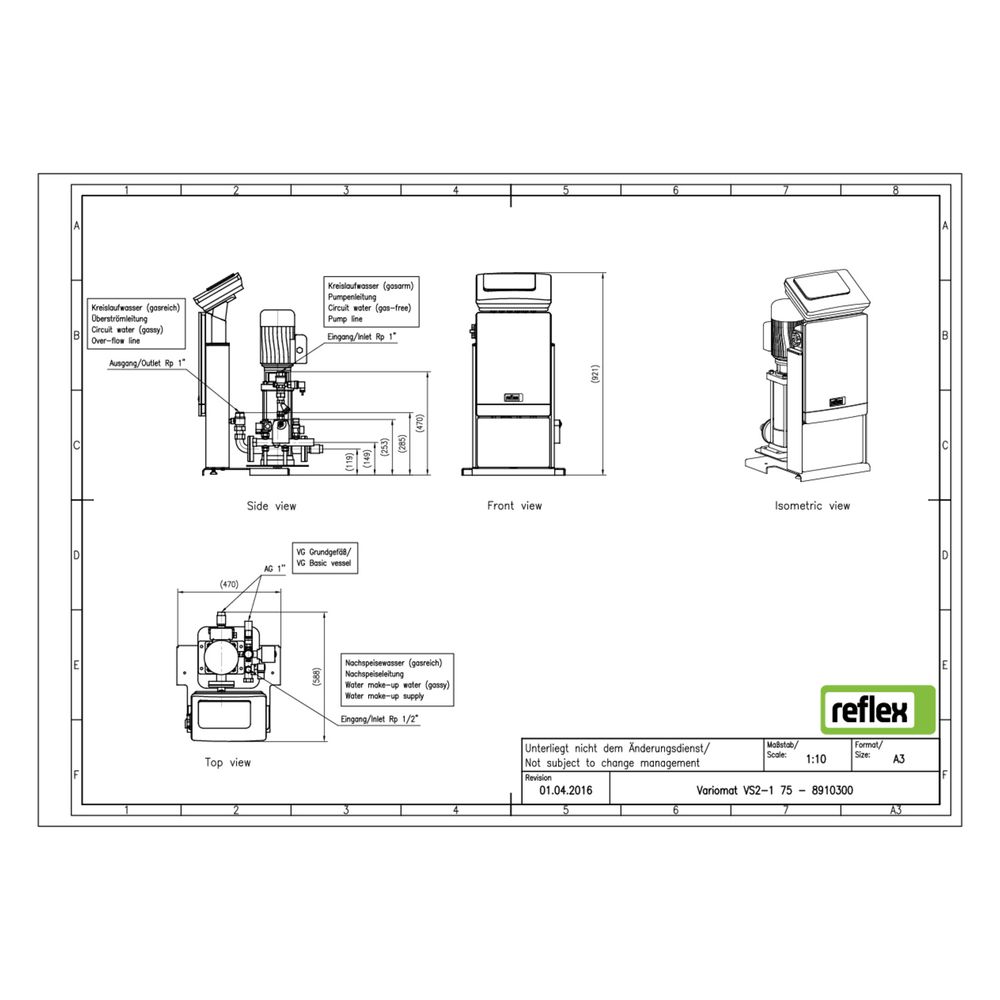

Wie ist die Hydraulik und Elektronik der Steuereinheit aufgebaut?

Die Hydraulik ist in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit und ist komplett verrohrt sowie anschlussfertig nach VDE-Vorschriften verdrahtet. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Systemanschlüsse verfügen über integrierte Absperrungen, und es gibt Montageplätze für optionale Module.

Wie erfolgt die Entgasung und Nachspeisung im System?

Die Systemwasserentgasung wird durch eine patentierte, vollautomatische Überströmregelung optimiert, die in Dauer-, Intervall- und Nachlaufzyklen arbeitet. Die Nachspeisung ist kontrolliert und wird bei Überschreitung der Laufzeit oder der Zyklenanzahl automatisch unterbrochen und meldet Störungen. Die Steuerung verarbeitet zudem Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und zur Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Bauhöhe: 921 mm
• Leistungsaufnahme: 1,10 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 10 bar
• Druckstufe: PN 10
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Wirkprinzip: Pumpe
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Die Reflex Variomat VS 2-1/75 Steuereinheit bietet eine zuverlässige und präzise Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit ihrer robusten Hydraulik, der flexiblen Steuerungseinheit Control Touch und umfangreichen Kommunikationsschnittstellen unterstützt sie eine effiziente Systemüberwachung und -regelung. Die Kombination aus Edelstahlkreiselpumpe, automatischer Entgasung und kontrollierter Nachspeisung sorgt für einen stabilen Betrieb bei einer Leistungsaufnahme von 1,10 kW und einem maximalen Arbeitsdruck von 10 bar.
