Reflex Exdirt Schmutzabscheider D G 2" M, mit Gewinde und Magnet, 10 bar

Der Reflex Exdirt Schmutzabscheider D G 2" M mit Gewinde und Magnet ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er trennt selbst kleinste schädliche Schmutz- und Schlammpartikel zuverlässig ab, schützt die Anlage und trägt zur Reduzierung von Betriebskosten bei. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Prinzip eines Vollstromabscheiders mit Beruhigung. Das Fluid strömt durch das Gehäuse, wobei Schmutz- und Schlammpartikel effektiv abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet in Form eines Ansteckmagneten aus isostatisch gepresster Neodym-Scheibe in einer TPE-Hülse sorgt für die gezielte Separierung und Fixierung ferromagnetischer Partikel. Diese werden direkt in der Abscheidekammer zurückgehalten und können durch einfaches Abziehen des Magneten ohne Betriebsunterbrechung entfernt werden.

Welche Vorteile bietet der externe Ansteckmagnet?

Der externe Easy Clip Ansteckmagnet ermöglicht eine schnelle und werkzeuglose Montage am Schmutzabscheider. Für Wartungsarbeiten lässt sich der Magnet einfach abziehen, um die gesammelten magnetischen Partikel zu entfernen. Diese Reinigung ist ohne Unterbrechung des Anlagenbetriebs möglich, was die Wartung vereinfacht und die Betriebssicherheit unterstützt.

Wie erfolgt die Reinigung und Entleerung des Schmutzsammelraums?

Die Reinigung und Entleerung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn. Dieser ermöglicht die Entfernung von nichtmagnetischen Schmutzpartikeln ohne Betriebsunterbrechung. Somit bleibt die Anlage während der Wartung betriebsbereit und geschützt.

Für welche Anwendungen ist der Reflex Exdirt Schmutzabscheider geeignet?

Der Schmutzabscheider ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen konzipiert. Er eignet sich für Wasser und Wasser/Glykolgemische bis zu 50 % Glykolanteil. Die horizontale Ausführung mit Messinggehäuse und 2-Zoll-Gewindeanschluss ist ideal für den Einbau in Anlagen mit einem Durchfluss von 0,10 bis 7,50 m³/h und einer Mediumtemperatur von 0 bis 110 °C.

Technische Daten

• Werkstoff Gehäuse: Messing
• Anschluss: 2 Zoll (DN 50) Gewinde
• Maximaler Betriebsdruck: 10 bar
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 7,50 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Bauform: horizontal

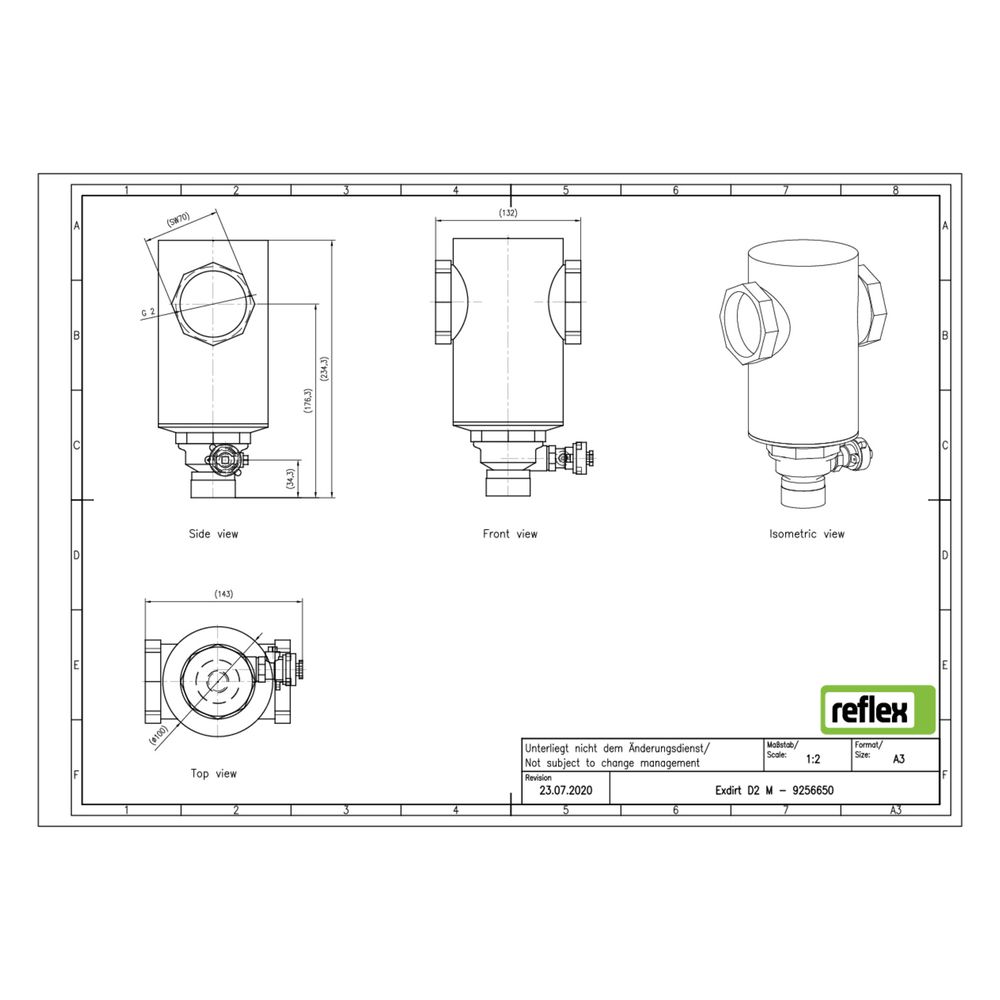

• Baulänge: 132 mm
• Magnetposition: extern, Ansteckmagnet
• Funktionsprinzip: Vollstrom mit Beruhigung
• Reinigung: während des Betriebs möglich

Der Reflex Exdirt Schmutzabscheider D G 2" M mit Gewinde und Magnet bietet eine effiziente Trennung von Schmutz- und magnetischen Partikeln in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C sorgt er für zuverlässigen Schutz und eine verlängerte Lebensdauer der Anlage. Die einfache Wartung durch den abnehmbaren Ansteckmagneten und den Entschlammungskugelhahn unterstützt einen unterbrechungsfreien Betrieb.
