Reflex Exdirt Twist Schmutzabscheider DT G 3/4", mit Gewinde, 10 bar

Der Reflex Exdirt Twist Schmutzabscheider DT G 3/4" ist ein Schmutz- und Schlammabscheider aus Messing mit Gewindeanschluss, der für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert ist. Er entfernt Partikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischverhältnis von 50/50 %. Der Absorber ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich für den Dauerbetrieb bei Mediumtemperaturen bis 110 °C.

Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Prinzip des Vollstroms mit Beruhigung, wodurch selbst kleinste Schmutz- und Schlammpartikel effektiv aus dem Flüssigkeitsstrom entfernt werden. Ein speziell gestalteter Einsatz sorgt für die Abscheidung von Partikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht. Dadurch bleibt die Anlage geschützt und der Wartungsaufwand wird reduziert.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt Twist ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und nicht für offene Systeme geeignet. Er kann mit Wasser sowie mit Wasser/Glykolgemischen bis zu einem Anteil von 50 % betrieben werden. Die Ausführung mit Messinggehäuse und Gewindeanschluss macht ihn vielseitig einsetzbar in verschiedenen Anlagentypen, die eine zuverlässige Partikelabscheidung erfordern.

Welche technischen Merkmale zeichnen den Schmutzabscheider aus?

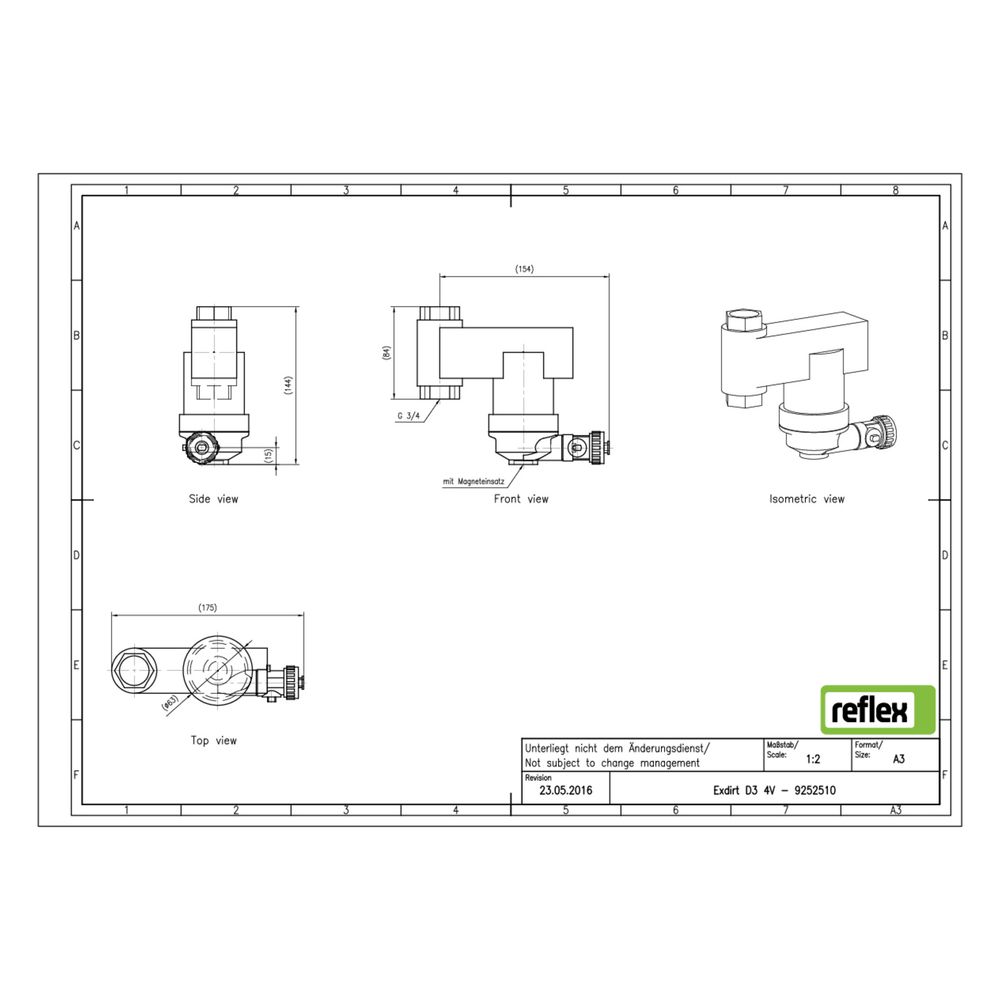

Der Schmutzabscheider verfügt über einen Nenndurchmesser von 3/4 Zoll (DN 20) und eine Baulänge von 84 mm. Der Kvs-Wert beträgt 10,7, was auf einen guten Durchfluss bei geringem Druckverlust hinweist. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, der maximale Arbeitsdruck bei 10 bar. Die Ausführung ist vertikal, und der Rohraußendurchmesser beträgt 26,9 mm. Eine magnetische Funktion ist nicht integriert.

Technische Daten

• Nenndurchmesser: 3/4 Zoll (20)
• Werkstoff Gehäuse: Messing
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Kvs-Wert: 10,7
• Baulänge: 84 mm
• Rohraußendurchmesser: 26,9 mm
• Maximale Glykol-Mischung: 50 %
• Ausführung: vertikal
• Reinigung während des Betriebs: möglich
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Twist Schmutzabscheider DT G 3/4" bietet eine effektive Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme zuverlässig. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für den Dauerbetrieb in geschlossenen Anlagen ausgelegt und unterstützt durch die einfache Reinigung ohne Betriebsunterbrechung eine wirtschaftliche Anlagenwartung.
