Reflex Exferro Dauermagnet, für Exdirt D und Extwin TW, DN 250 bis DN 300
Der Reflex Exferro Dauermagnet ist ein Hochenergie-Dauermagnet, der speziell für den optionalen oder nachträglichen Einbau in die Exdirt und Extwin Schlamm- und Schmutzabscheider der Baureihen DN 250 bis DN 300 entwickelt wurde. Er dient der effektiven Separierung und Fixierung von ferromagnetischen Partikeln aus dem Abscheideprozess und unterstützt so die Reinigung des Fluidstroms in Heizungs- und Kühlanlagen.
Wie funktioniert der Reflex Exferro Dauermagnet?
Der Dauermagnet besteht aus einem isostatisch gepressten Neodym-Eisen-Bor Stab, der in eine Einschraubtauchhülse eingesetzt ist. Diese Bauweise ermöglicht eine hohe magnetische Energie, mit der ferromagnetische Partikel zuverlässig aus dem Fluidstrom herausgefiltert werden. Die Magnethülse kann zur Reinigung einfach herausgedreht werden, wodurch die gesammelten Partikel gezielt entfernt werden können, ohne den Abscheider demontieren zu müssen.
Für welche Anlagen ist der Exferro Dauermagnet geeignet?
Der Magnet ist kompatibel mit den Reflex Exdirt und Extwin Schlamm- und Schmutzabscheidern in den Nennweiten DN 250 bis DN 300. Er eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, in denen eine effiziente Entfernung von magnetischen Verunreinigungen erforderlich ist, um die Betriebssicherheit und Lebensdauer der Anlagenkomponenten zu erhöhen.
Welche technischen Eigenschaften zeichnen den Reflex Exferro Dauermagnet aus?

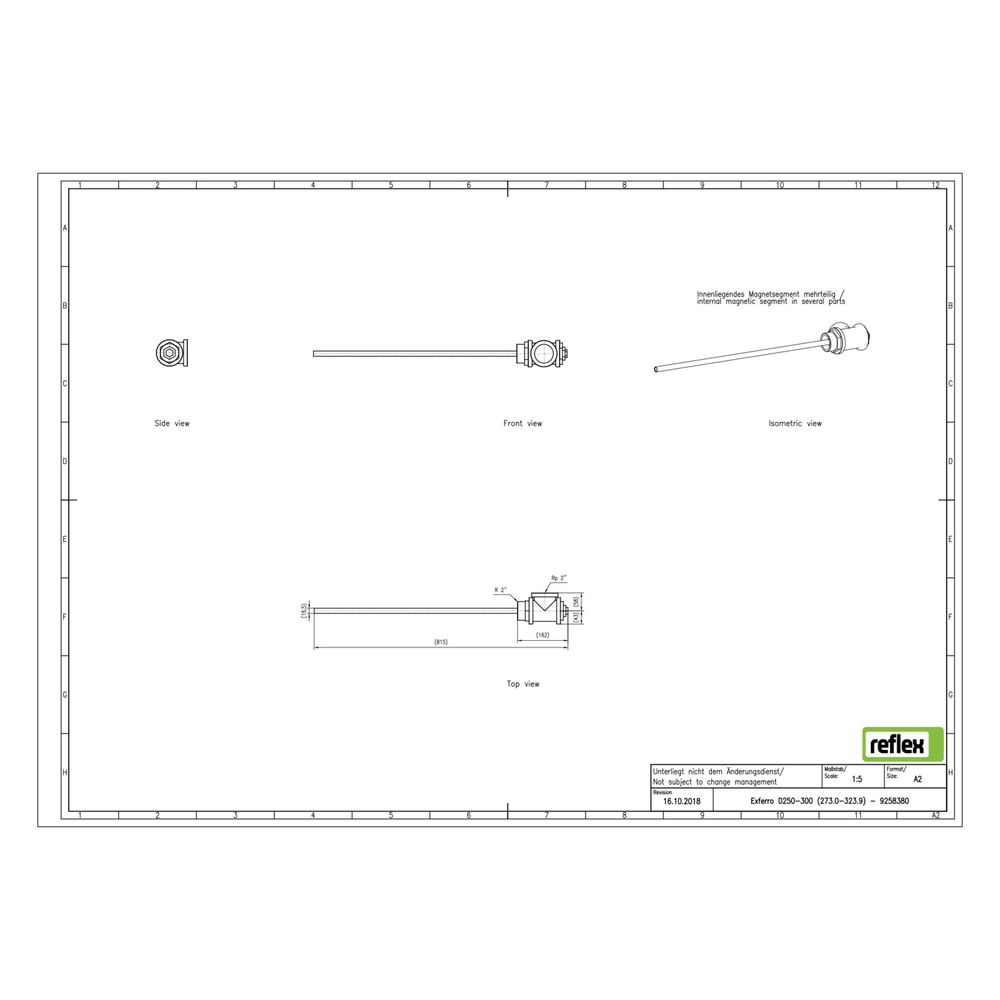

Der Dauermagnet ist für eine maximale Betriebstemperatur von 110 °C und einen maximal zulässigen Betriebsüberdruck von 10 bar ausgelegt. Die Einbaulänge beträgt 815 Millimeter, bei einem Durchmesser von 25 Millimetern. Die minimale Wartungshöhe liegt bei 865 Millimetern, was bei der Installation zu berücksichtigen ist. Das Gewicht des Magneten beträgt 4,7 Kilogramm.
Technische Daten
- Typ: D/TW 250-300 (273.0-323.9)
- Betriebstemperatur: 110 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss WBI: G 2'
- Durchmesser: 25 mm
- Minimale Wartungshöhe: 865 mm
- Einbaulänge: 815 mm
- Gewicht: 4,7 kg
Der Reflex Exferro Dauermagnet bietet eine zuverlässige Lösung zur Entfernung von ferromagnetischen Partikeln in Schlamm- und Schmutzabscheidern der Baureihen Exdirt und Extwin. Mit seiner robusten Bauweise und den technischen Eigenschaften trägt er zur Optimierung der Anlagenfunktion bei und unterstützt die Wartung durch einfache Reinigung der Magnethülse.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9258380 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9258380 |
| EAN-13 | 4036705167805 |
| Ersatzteil | nein |
| Gewicht | 4,8 kg |
| Zubehör | ja |
| WEEE-Nr. | 30666633 |
