Reflex Variomat Giga GH 100 Hydraulikmodul, bis 100 bar

Der Reflex Variomat Giga GH 100 Hydraulikmodul ist eine pumpengesteuerte Druckhaltestation, die für hohe Leistungen und Drücke bis 16 bar ausgelegt ist. Das Modul eignet sich für den Einsatz in geschlossenen Heiz- und Kühlsystemen und erfüllt die Anforderungen relevanter Normen wie DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie TRD 604 Blatt 2 und VDI 4708. Typische Einsatzbereiche sind Wärmeerzeugungsanlagen, bei denen eine zuverlässige Druckhaltung, automatische Nachspeisung und Entgasung des Systemwassers erforderlich sind.

Wie funktioniert das Variomat Giga GH 100 Hydraulikmodul?

Das Variomat Giga GH 100 arbeitet als kompakte, pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation. Es hält den Druck in Heiz- und Kühlsystemen konstant und sorgt für die automatische Nachspeisung von Wasser. Die Entgasung des Systemwassers erfolgt selbstregelnd und optimierend bei entsprechenden Betriebsparametern, insbesondere ab 70 °C. Die Druckhaltung wird durch zwei geräuscharme, vertikale Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung realisiert, die parallel mit Überströmleitungen ausgestattet sind. Diese Überströmstrecken enthalten Schmutzfänger und schmutzunempfindliche Motorkugelhähne als automatisch regelbare Überströmeinrichtungen.

Welche Sicherheits- und Steuerungsfunktionen sind integriert?

Das Hydraulikmodul verfügt über ein zusätzliches Magnetventil in Verbindung mit einem integrierten Mindestdruckbegrenzer, das die Überströmstrecke bei Unterschreitung des Mindestdrucks absichert. Die Nachspeisung erfolgt über ein elektrisch angesteuertes Ventil. Die Steuerung und der Betrieb des Moduls werden über die am Hydraulikmodul montierte Variomat Giga Steuerung realisiert, die als separater Artikel erhältlich ist.

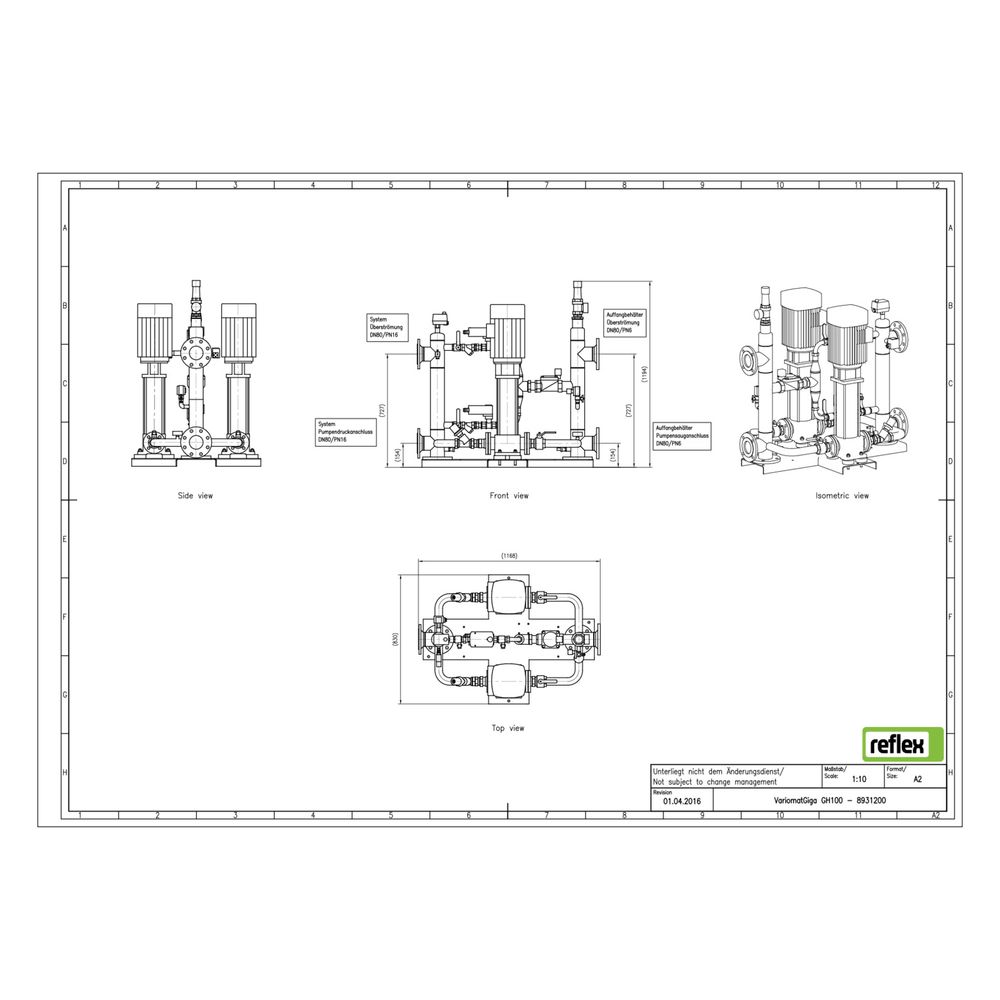

Wie ist das Variomat Giga GH 100 konstruiert?

Alle Komponenten sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert. Die Anordnung der Bauteile ist absperrbar, was Wartung und Betrieb erleichtert. Das Modul ist für den Einsatz in Anlagen mit Nennvolumen von 1.000 bis 5.000 Litern ausgelegt, Sondergrößen bis 20.000 Liter sind auf Anfrage erhältlich.

Welche Normen und Anforderungen erfüllt das Hydraulikmodul?

Das Variomat Giga GH 100 ist für Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie den Anforderungen der TRD 604 Blatt 2 und VDI 4708 ausgelegt. Es ist geeignet für Absicherungstemperaturen über 110 °C und Druckstufen größer oder gleich PN 16 gemäß EN 12953 beziehungsweise TRD 604 Blatt 2.

Technische Daten

• Maximaler Arbeitsdruck: 16 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistungsaufnahme: 6 kW
• Anschlussspannung: 400 V
• Bauhöhe: 1194 mm
• Für Heizsysteme bis: 100 kW
• Für Kühlsysteme bis: 200 kW
• Druckstufe: PN 16
• Doppelte Pumpe/Kompressoreinheit: ja
• Nennvolumen Gefäße: 1.000 bis 5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)

Das Reflex Variomat Giga GH 100 Hydraulikmodul bietet eine zuverlässige und kompakte Lösung zur Druckhaltung, Nachspeisung und Entgasung in Heiz- und Kühlsystemen. Mit einer Leistungsaufnahme von 6 kW und einer maximalen Mediumtemperatur von 90 °C ist es für anspruchsvolle Anwendungen in Wärmeerzeugungsanlagen geeignet und erfüllt wichtige Normen und Sicherheitsanforderungen.
