Beschreibung
Reflex Anschlussgruppe AG 1 1/4", für Ausdehnungsgefäße, inklusive Absperrung
Die Reflex Anschlussgruppe AG 1 1/4" ist für die fachgerechte Montage und Wartung von Membrandruckausdehnungsgefäßen in Heizungs-, Kühlwasser- und Wasserversorgungssystemen für Nicht-Trinkwasser konzipiert. Sie eignet sich besonders für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss, wie die Serien Reflex N, G, S oder Refix DE, DC. Die Anschlussgruppe unterstützt eine sichere Absperrung und einfache Befüllung.
Wie ist die Reflex Anschlussgruppe AG 1 1/4" aufgebaut?

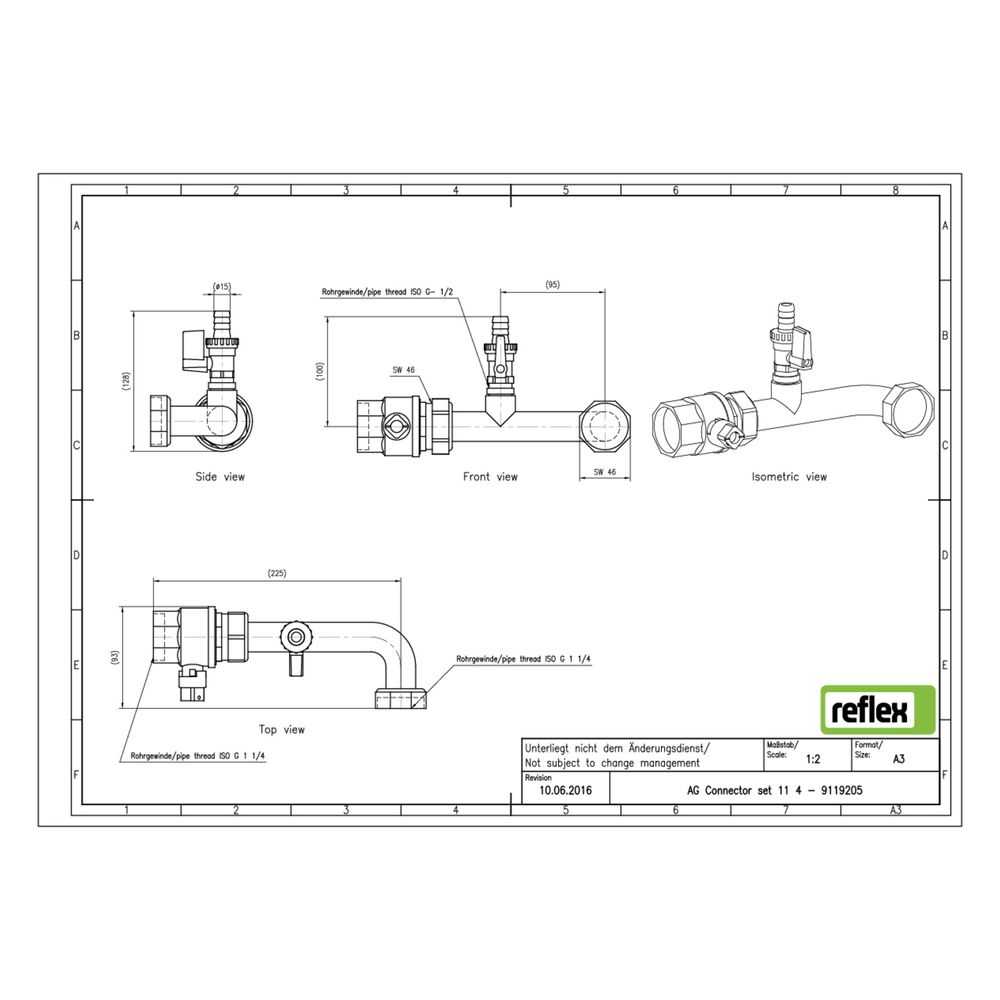

Die Anschlussgruppe besteht aus einem Rohranschlussstück mit flachdichtender Gefäßanschlussverschraubung, einem Füll- und Entleerungskugelhahn mit G 1/2" Anschluss sowie einem Kappenkugelhahn mit gesicherter Absperrung gemäß DIN EN 12828. Diese Komponenten ermöglichen eine einfache Montage und Wartung von Membrandruckausdehnungsgefäßen.
Für welche Anwendungen ist die Anschlussgruppe geeignet?
Sie ist für Heizungs-, Kühlwasser- und Wasserversorgungssysteme vorgesehen, die kein Trinkwasser führen. Besonders geeignet ist sie für stehende Membrandruckausdehnungsgefäße mit flachdichtendem Gewindenippelanschluss.
Welche technischen Eigenschaften hat die Anschlussgruppe?
Die Anschlussgruppe ist für eine maximale Betriebstemperatur von 100 °C und einen maximalen Betriebsüberdruck von 10 bar ausgelegt. Der Anschluss erfolgt über ein Rohr mit einem Außendurchmesser von 32 mm und einem Gewindeanschluss R 1 1/4". Das Gewicht beträgt 1,00 kg. Die rechtwinklige Ausführung ermöglicht flexible Installationen. Eine Plombierung ist nicht vorgesehen.
Technische Daten
- Typ: AG 1 1/4"
- Betriebstemperatur: bis 100 °C
- Maximaler Betriebsüberdruck: 10 bar
- Anschluss WBI: R 1 1/4"
- Rohraußendurchmesser Anschluss 1: 32 mm
- Gewicht: 1,00 kg
- Rechtwinklige Ausführung: ja
- Plombierbar: nein
Die Reflex Anschlussgruppe AG 1 1/4" bietet eine zuverlässige und normgerechte Lösung für die Integration von Membrandruckausdehnungsgefäßen in Heizungs-, Kühlwasser- und Nicht-Trinkwasser-Versorgungssysteme. Mit ihrer robusten Bauweise und technischen Eigenschaften wie einem Betriebsdruck von 10 bar und einer Betriebstemperatur von bis zu 100 °C unterstützt sie eine sichere und effiziente Anlagenintegration.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Sonstiges Zubehör |
| Hersteller-Produktgruppe | Sonstiges Zubehör |
| Hersteller-Artikelnummer | 9119205 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9119205 |
| EAN-13 | 4036705083914 |
| Gewicht | 1,1 kg |
| Max Arbeitsdruck | 10,00 |
| Plombierbar | nein |
| Rechtwinklige Ausführung | ja |
| Rohraußendurchmesser Anschluss 1 | 32,00 |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
