Reflex Exdirt Schmutzabscheider D 1 VM, G 1", mit Magnet, 10 bar

Der Reflex Exdirt Schmutzabscheider D 1 VM mit Gewindeanschluss und integriertem Ansteckmagnet ist für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt selbst kleinste schädliche Schmutz- und Schlammpartikel aus dem Medium, was die Anlagenkomponenten schützt und Betriebskosten reduziert. Das Gerät eignet sich für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent und ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutzpartikel effektiv aus dem zirkulierenden Medium abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet in Ansteckausführung fixiert ferromagnetische Partikel direkt in der Abscheidekammer. Das axial ausgerichtete Magnetfeld sorgt für eine hocheffiziente Separierung und Fixierung der magnetischen Partikel, die so dauerhaft aus dem System entfernt werden können.

Wie erfolgt die Reinigung und Wartung des Schmutzabscheiders?

Die Reinigung des Schmutzabscheiders ist ohne Betriebsunterbrechung möglich. Der Ansteckmagnet lässt sich einfach vom Gehäuse abziehen, um die gesammelten magnetischen Partikel zu entfernen. Zusätzlich verfügt der Schmutzabscheider über einen eigenen Entschlammungskugelhahn, der die Reinigung und Entleerung des Schmutzsammelraums ermöglicht, ohne den Betrieb der Anlage zu unterbrechen.

Für welche Anwendungen und Medien ist der Exdirt Schmutzabscheider geeignet?

Der Schmutzabscheider ist speziell für den Einsatz in geschlossenen Heiz- und Kühlsystemen ausgelegt. Er ist geeignet für Wasser und Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 50 Prozent. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Das Gerät ist nicht für offene Systeme oder Solaranlagen vorgesehen.

Welche Ausführung und Materialien bietet der Reflex Exdirt Schmutzabscheider?

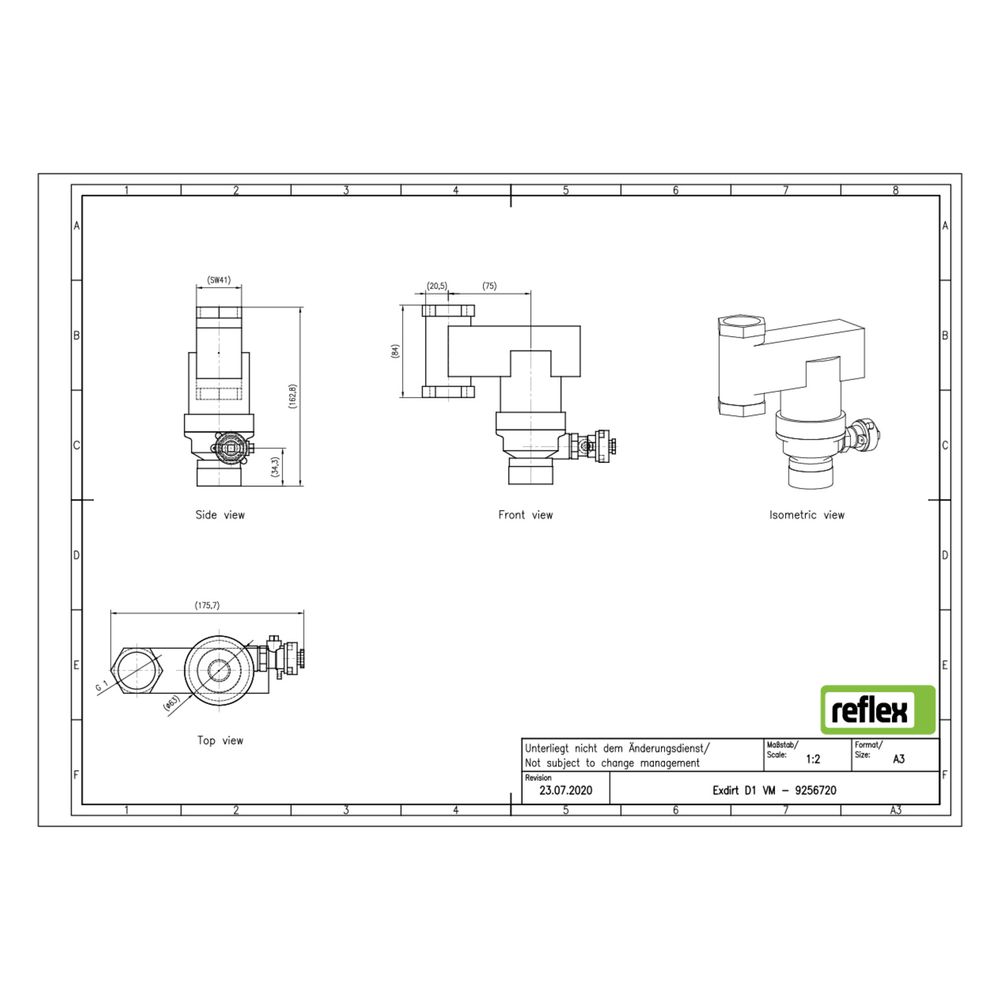

Das Gehäuse des Exdirt D 1 VM besteht aus Messing und ist vertikal ausgeführt. Der Anschluss erfolgt über ein 1-Zoll-Gewinde (DN 20) mit einem Rohraußendurchmesser von 33,7 mm. Der Magnet ist extern positioniert und in einer Ansteckhülse aus thermoplastischem Elastomer (TPE) eingebettet, was eine einfache Montage und Demontage ermöglicht.

Technische Daten

• Anschlussgröße: 1 Zoll (DN 20)
• Werkstoff Gehäuse: Messing
• Bauform: vertikal
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Durchflussleistung: 0,10 bis 2,00 m³/h
• Magnetposition: extern, Ansteckmagnet
• Reinigung während des Betriebs: möglich
• Prinzip: Vollstrom mit Beruhigung
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider D 1 VM bietet eine zuverlässige und wartungsfreundliche Lösung zur Entfernung von Schmutz- und magnetischen Partikeln in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem integrierten Hochleistungsmagneten und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung unterstützt er die Betriebssicherheit und Effizienz der Anlage bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 110 °C.
