Reflex Exvoid Twist Mikroblasenabscheider AT 3/4, G 3/4", 10 bar
Der Reflex Exvoid Twist Mikroblasenabscheider AT 3/4 mit Gewindeanschluss und einem maximalen Betriebsdruck von 10 bar ist für den Einsatz in Heiz- und Kühlwassersystemen sowie geschlossenen flüssigkeitsgefüllten Anlagensystemen konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu einem Mischverhältnis von 50/50%. Die Ausführung mit 360 Grad drehbarem Anschluss ermöglicht flexible Installationen in vertikalen und horizontalen Rohrleitungen.
Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?
Der Mikroblasenabscheider arbeitet nach dem Prinzip eines Vollstrom-Abscheiders mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre abgegeben. Dies sorgt für eine permanente und zuverlässige Entlüftung des Systems, wodurch die Effizienz und Betriebssicherheit von Heiz- und Kühlsystemen verbessert wird.
Für welche Anwendungen ist der Mikroblasenabscheider geeignet?
Der Exvoid Twist ist für den Einsatz in geschlossenen Systemen ausgelegt und eignet sich sowohl für Heiz- als auch Kühlsysteme. Er kann mit Wasser oder Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Aufgrund seiner Bauweise und Materialwahl ist er auch für Solaranlagen geeignet. Die Ausführung mit Messinggehäuse und Gewindeanschluss ist besonders für Rohrleitungen mit einem Außendurchmesser von 26,9 mm und einem Nenndurchmesser von 3/4 Zoll (DN 20) vorgesehen.
Welche Besonderheiten bietet die Ausführung mit drehbarem Anschluss?

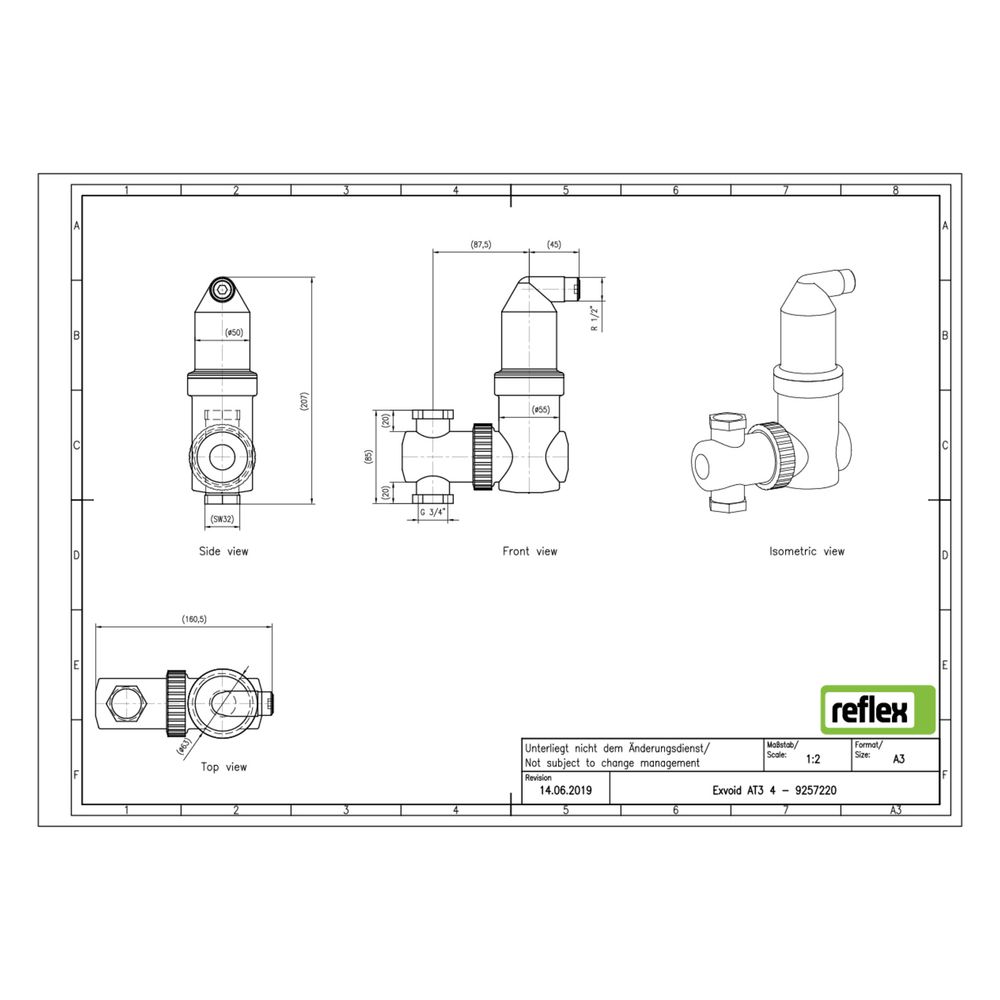

Der 360 Grad drehbare Anschluss ermöglicht eine flexible Montage in verschiedenen Rohrleitungsführungen, sowohl vertikal als auch horizontal. Dies erleichtert die Installation und Anpassung an bestehende Anlagen. Die Baulänge beträgt 85 mm, was eine kompakte Einbindung in das System erlaubt.
Technische Daten
- Anschlussgröße: 3/4 Zoll (DN 20)
- Werkstoff Gehäuse: Messing
- Rohraußendurchmesser: 26,90 mm
- Maximaler Betriebsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Medium: Wasser, Wasser/Glykolgemisch
- Temperaturbereich: 0 bis 110 °C
- Kvs-Wert: 10,5
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Bauform: Vertikal mit 360° drehbarem Anschluss
- Systemtyp: Geschlossene Systeme
- Einsatzbereiche: Heizung, Kühlung, Solar
Der Reflex Exvoid Twist Mikroblasenabscheider AT 3/4 bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar, einem Messinggehäuse und der Möglichkeit, Glykolgemische bis 50 % zu verarbeiten, ist er eine flexible und effiziente Lösung zur Systementlüftung und Optimierung der Anlagensicherheit.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257220 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9257220 |
| Ausführung | vertikal |
| Baulänge | 85,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705172663 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 2,21 kg |
| Kvs-Wert | 10,50 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
