Beschreibung
Reflex Variomat Giga GG 1500 Ausdehnungsgefäß MAG, Nennvolumen 1500l, Vollmembran, Grau
Der Reflex Variomat Giga GG 1500 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern, das speziell für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen entwickelt wurde. Es ist Teil der Variomat Giga Serie und eignet sich für den Einsatz in pumpengesteuerten Druckhalte- und Nachspeisestationen. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und bietet eine zuverlässige Trennung von Luft- und Wasserraum durch eine austauschbare Vollmembran.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

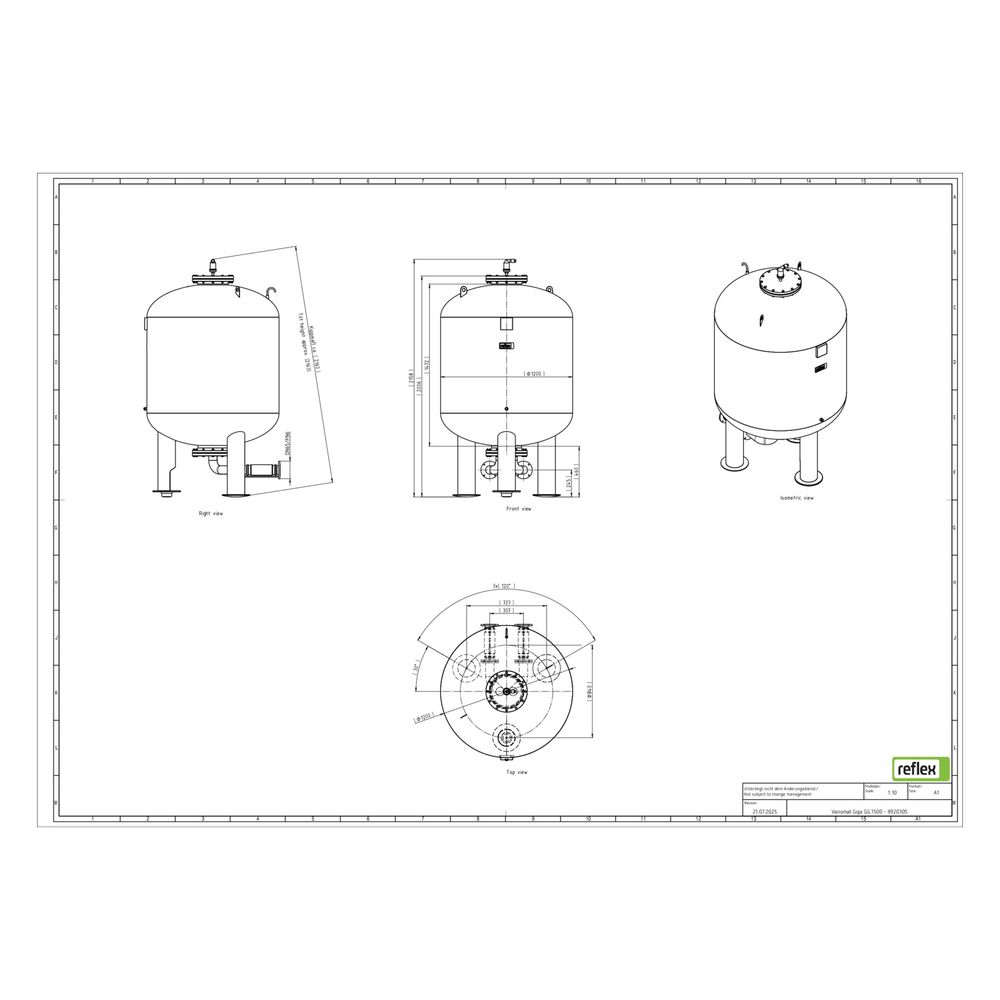

Das Variomat Giga GG 1500 ist stehend ausgeführt und verfügt über eine Fußkonstruktion mit drei Rohrfüßen für eine stabile Aufstellung. Die Vollmembran ist nach DIN EN 13831 austauschbar und das Gefäß ist außen kunststoffbeschichtet, was den Korrosionsschutz verbessert. Es entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert, das eine effiziente Luftabscheidung ermöglicht.
Welche Funktionen und Ausstattungsmerkmale bietet das Variomat Giga GG 1500?
Das Ausdehnungsgefäß ist mit einem Messumformer zur Niveaumessung ausgestattet, der eine präzise Überwachung des Wasserstands ermöglicht. Zusätzlich ist eine angeschweißte seitliche Muffe vorhanden, die den Anschluss eines Membranbruchmelders erlaubt. Diese Ausstattung unterstützt die sichere und zuverlässige Funktion der Druckhalteanlage. Das Gefäß ist für einen maximalen Arbeitsdruck von 6 bar und eine maximale Mediumtemperatur von 70 °C ausgelegt.
Für welche Anwendungen ist das Variomat Giga GG 1500 geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in Variomat Giga Druckhaltestationen konzipiert, die in Heiz- und Kühlwassersystemen verwendet werden. Es eignet sich besonders für Anlagen mit hohen Leistungsanforderungen und Drücken bis PN 6.
Technische Daten
- Nennvolumen: 1500 l
- Bauhöhe: 2158 mm
- Durchmesser: 1200 mm
- Maximaler Arbeitsdruck: 6 bar
- Maximale Mediumtemperatur: 70 °C
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Druckstufe: PN 6
- Aufstellung: stehend mit Fußkonstruktion auf drei Rohrfüßen
Das Reflex Variomat Giga GG 1500 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen und der hochwertigen Ausstattung unterstützt es eine sichere und effiziente Anlagenfunktion bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8920305 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8920305 |
| Bauhöhe | 2158,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705113925 |
| Gewicht | 465 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
