Reflex Variomat VS 1-1/140 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat VS 1-1/140 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Die Kombination aus Hydraulikmodul und Control Touch Steuerung ermöglicht eine präzise Druckhaltung, automatische Entgasung und kontrollierte Nachspeisung. Das Gerät ist für Volumina von 200 bis 5.000 Litern ausgelegt, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich. Es eignet sich besonders für lärmsensible Bereiche und erfüllt die Anforderungen der DIN EN 12828 sowie der VDI 4708.

Wie funktioniert die Druckhaltung mit dem Variomat VS 1-1/140?

Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe, die in Verbindung mit einem robusten, schmutzunempfindlichen Motorkugelhahn und einem vorgeschalteten Schmutzfänger als Überströmeinrichtung arbeitet. Ein Sicherheitsventil schützt das angeschlossene Variomat Grund- oder Folgegefäß vor Überdruck. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert. Alle druckseitigen Anschlüsse sind mit gesicherten Absperrkugelhähnen ausgestattet und auf einer drehbaren Grundplatte montiert, die eine flexible Anordnung der Hydraulikkomponenten ermöglicht.

Welche Funktionen bietet die Control Touch Steuerungseinheit?

Die Control Touch Einheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Überwachung und Betriebsdokumentation. Sie bietet eine frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllniveau und Betriebszuständen. Die Steuerung signalisiert aktive Betriebsmodi, Störmeldungen, Minimalfüllniveau sowie die Funktion von Pumpe, Überströmkugelhahn und Nachspeiseventil. Die Kommunikation erfolgt über RS485-Schnittstellen, eine serielle TTL-Schnittstelle und galvanisch getrennte analoge Ausgänge.

Wie wird die Systemwasserentgasung und Nachspeisung realisiert?

Die Entgasung erfolgt durch eine patentierte, vollautomatische Überströmregelung mit verschiedenen Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung ist kontrolliert und wird bei Überschreitung von Laufzeit oder Zyklusanzahl automatisch unterbrochen und meldet Störungen. Zusätzlich kann das Signal eines Kontaktwasserzählers zur Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung verarbeitet werden.

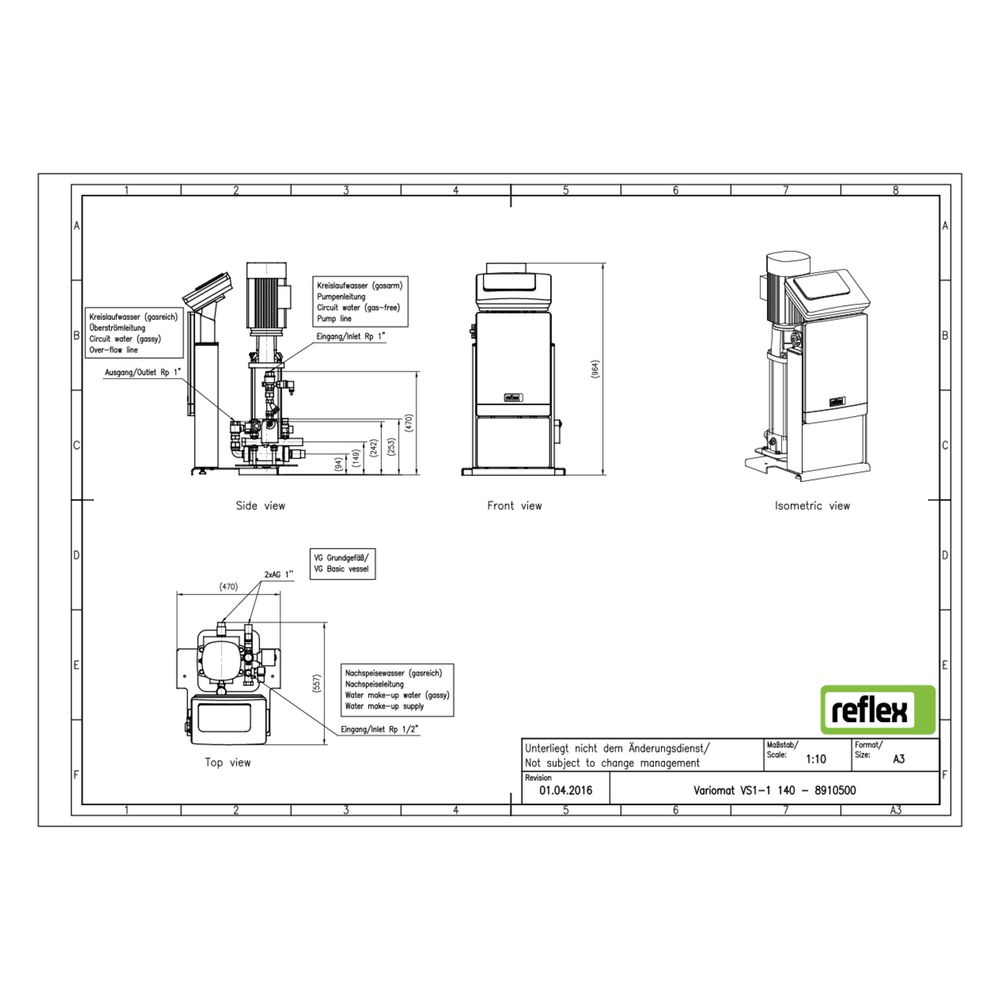

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit ist in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist horizontal am Hydraulikmodul montiert, kann aber optional auch separat und vertikal bis zu drei Meter entfernt angebracht werden. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Bauhöhe: 964 mm
• Leistungsaufnahme: 1,10 kW
• Anschlussspannung: 400 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 16 bar (PN 16)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Wirkprinzip: Pumpe
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Der Reflex Variomat VS 1-1/140 bietet eine präzise und effiziente Lösung für die Druckhaltung in Heiz- und Kühlsystemen mit einem Nennvolumen von bis zu 5.000 Litern. Die Kombination aus Edelstahlkreiselpumpe, robusten Armaturen und der intelligenten Control Touch Steuerung sorgt für eine zuverlässige Druckregelung, automatische Entgasung und kontrollierte Nachspeisung. Das modulare Design und die Geräuscharmut machen das Gerät besonders geeignet für lärmsensible Umgebungen.
