Reflex Variomat VS 2-1/95 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat VS 2-1/95 Steuereinheit für Pumpendruckhaltung mit Control Touch ist eine modulare Lösung zur automatischen Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heiz- und Kühlsystemen. Das Gerät eignet sich für Anlagen mit Nennvolumen von 200 bis 5.000 Litern, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich. Typische Einsatzbereiche sind lärmsensible Umgebungen, in denen eine präzise und zuverlässige Druckregelung erforderlich ist.

Wie funktioniert die Druckhaltung mit der Variomat VS 2-1/95?

Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe in Kombination mit einem robusten, schmutzunempfindlichen Motorkugelhahn, der als Überströmeinrichtung dient. Ein vorgeschalteter Schmutzfänger schützt die Anlage, während ein Sicherheitsventil den Systemdruck absichert. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert. Alle druckseitigen Anschlüsse sind mit gesicherten Absperrkugelhähnen ausgestattet und auf einer drehbaren Grundplatte montiert, die eine flexible Anordnung der Hydraulikkomponenten ermöglicht.

Welche Steuerungs- und Bedienfunktionen bietet die Control Touch Einheit?

Die Control Touch Steuereinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Überwachung und Dokumentation aller Funktionen. Sie bietet Schnittstellen wie RS485, eine serielle TTL-Schnittstelle für IO-Platinen, potenzialfreie Ausgänge für Sammelmeldungen sowie galvanisch getrennte analoge Ausgänge zur Systemdruckauswertung. Ein Steckplatz für Kompakt-Busmodule oder SD-Karten ermöglicht Datenauslesung und Softwareaktualisierung. Die Steuerung ist frei parametrierbar, zeigt Systemdruck, Gefäßfüllstand, Betriebs- und Störmeldungen grafisch und in Klartext an und überwacht Pumpenfunktionen sowie Überströmkugelhahn und Nachspeiseventil.

Wie wird die Entgasung und Nachspeisung optimiert?

Die Variomat VS 2-1/95 nutzt eine patentierte vollautomatische Überströmregelung mit verschiedenen Zyklen für Dauer-, Intervall- und Nachlaufentgasung, um das Systemwasser effizient zu entgasen. Die Nachspeisung erfolgt kontrolliert mit automatischer Unterbrechung und Störmeldung bei Überschreitung von Laufzeit oder Zyklusanzahl. Zusätzlich kann das Signal eines Kontaktwasserzählers zur Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung verarbeitet werden.

Wie ist die Steuereinheit aufgebaut und installiert?

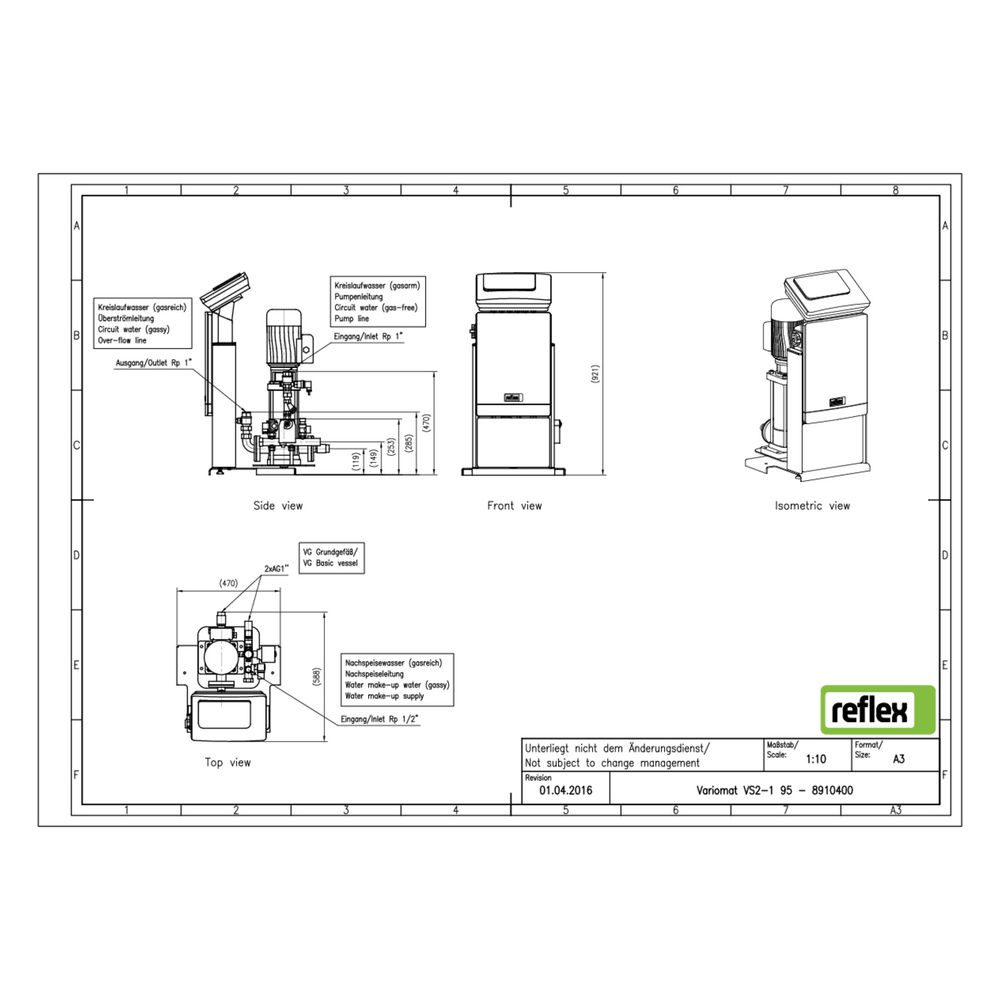

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das Hydraulik- und Steuerungskomponenten ergonomisch und wartungsfreundlich integriert. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse horizontal an der Steuerung montiert, optional ist eine separate vertikale Wandmontage bis zu drei Meter Entfernung möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die gesamte Steuereinheit ist verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200-5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Bauhöhe: 921 mm
• Anschlussspannung: 230 V
• Leistungsaufnahme: 1,10 kW
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 10 bar (PN 10)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Wirkprinzip: Pumpe
• Digitale Steuerungseinheit: ja
• Koppelbar: ja

Die Reflex Variomat VS 2-1/95 Steuereinheit bietet eine präzise und zuverlässige Lösung zur automatischen Druckhaltung, Entgasung und Nachspeisung in Heiz- und Kühlsystemen. Mit einer Leistungsaufnahme von 1,10 kW und einer maximalen Mediumtemperatur von 90 °C ist sie für vielfältige Anwendungen geeignet. Die integrierte Control Touch Steuerung ermöglicht eine komfortable Bedienung und umfassende Systemüberwachung, wodurch ein sicherer und effizienter Betrieb unterstützt wird.
