Reflex Exdirt Schmutzabscheider D G 2", mit Gewinde, 10 bar

Der Reflex Exdirt Schmutzabscheider D 2" mit Gewinde ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt selbst kleinste Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und schützt so die Anlage vor Verschleiß. Das Gerät ist für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Schmutzpartikeln ab einer Größe von 5,0 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht. Dadurch wird die Betriebssicherheit der Anlage erhöht und der Wartungsaufwand reduziert.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Anteil von 50 % Glykol betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was den Einsatz in verschiedenen haustechnischen Anwendungen ermöglicht.

Welche Ausführung und Anschlussarten sind verfügbar?

Das Modell Exdirt D 2" ist in der Ausführung mit Messinggehäuse und horizontaler Bauweise erhältlich. Der Anschluss erfolgt über ein Gewinde mit einem Nenndurchmesser von 2 Zoll (50 mm). Alternativ sind Ausführungen mit Klemmringanschluss, Stahlgehäuse mit Schweiß- oder Flanschanschluss sowie Varianten mit Revisionsöffnung verfügbar, die jedoch nicht Bestandteil dieses Produkts sind.

Welche technischen Eigenschaften zeichnen den Reflex Exdirt aus?

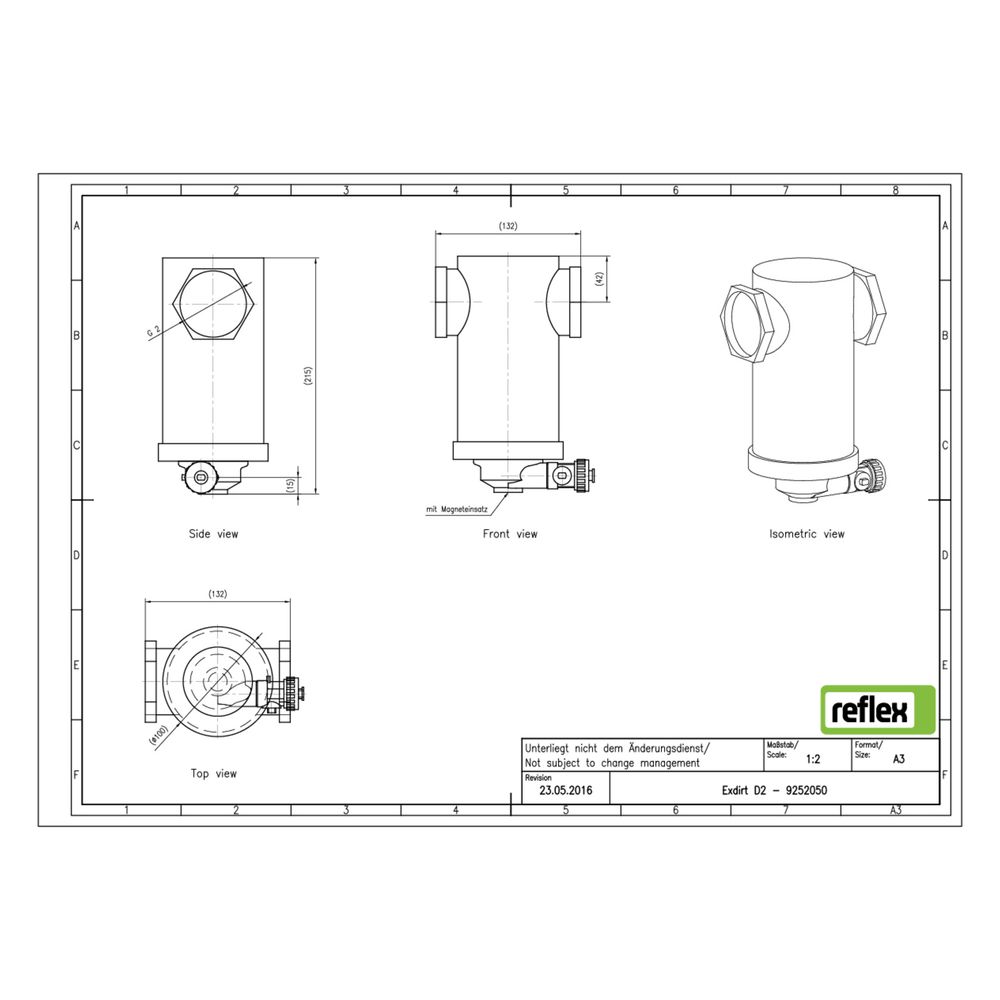

Der Schmutzabscheider verfügt über eine Baulänge von 132 mm und einen Rohraußendurchmesser von 60,3 mm. Der Kvs-Wert beträgt 56,1, was auf einen guten Durchfluss bei geringem Druckverlust hinweist. Die Durchflussleistung liegt zwischen 0,10 und 7,50 m³/h. Das Gerät ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und kann ohne integrierten Magnet betrieben werden.

Technische Daten

• Werkstoff Gehäuse: Messing
• Anschluss: Gewinde, 2 Zoll (50 mm)
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 56,1
• Durchflussleistung: 0,10 bis 7,50 m³/h
• Baulänge: 132 mm
• Rohraußendurchmesser: 60,3 mm
• Ausführung: horizontal
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D 2" mit Gewinde bietet eine zuverlässige Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt Heiz- und Kühlsysteme effektiv. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er vielseitig einsetzbar und ermöglicht eine Reinigung ohne Betriebsunterbrechung, was den Betrieb wirtschaftlich und sicher gestaltet.
